peerless-AV SUF651 - Instalación de la Pantalla Plana

Español
15 de 26
PUBLICADO: 04-01-11 HOJA #: 203-9028-5 11-20-14

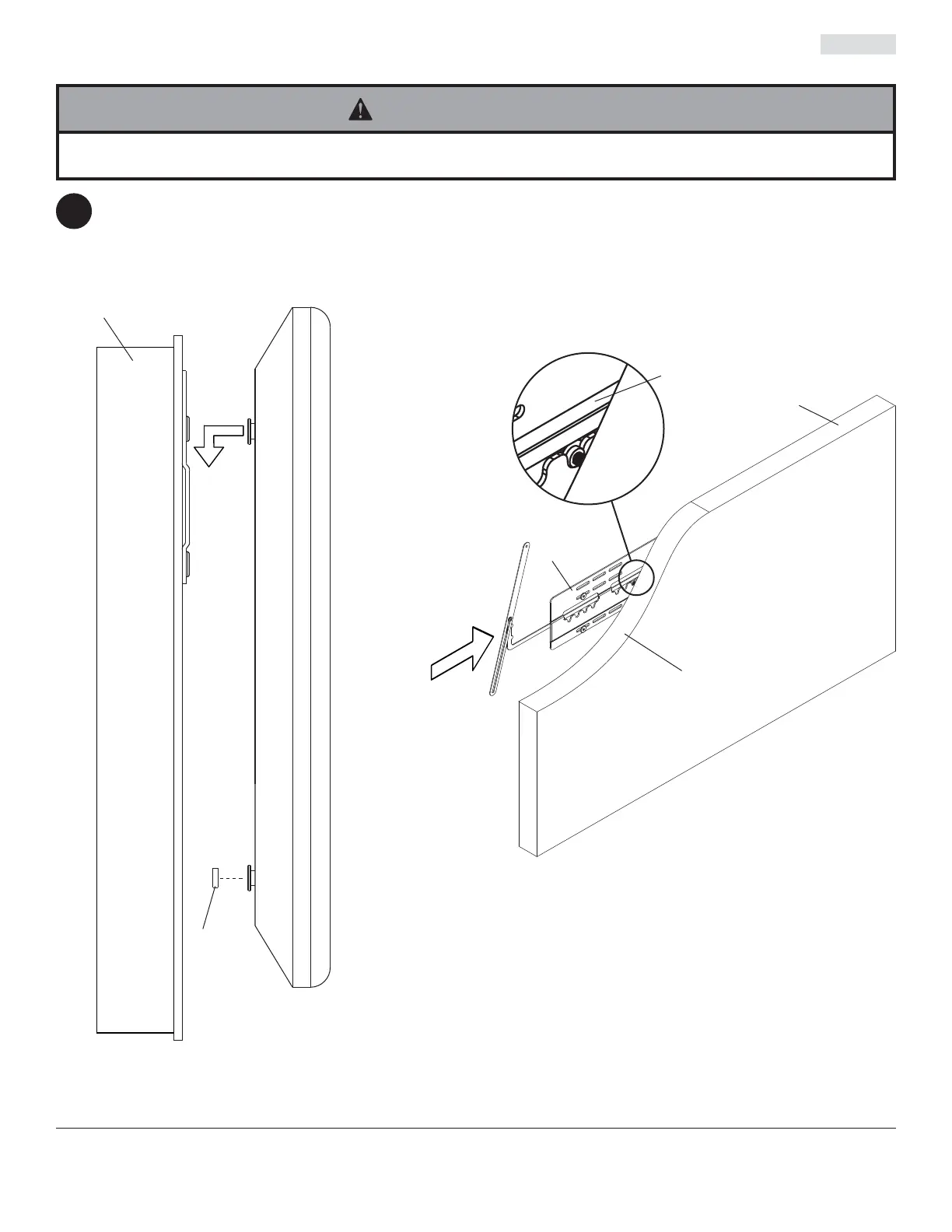

Coloque los paragolpes de tela (Q) en los tornillos
de montaje inferiores, como se muestra en la fi gura
3.1.
Enganche los tornillos de montaje superiores en las
hendiduras de la placa de pared.
Para fi jar la pantalla una vez la haya colgado en
su lugar, inserte el brazo fi jador (B) en el lado de la
placa de pared, como se muestra en la fi gura 3.2.
Cerciórese de que el brazo fi jador descanse sobre
los tornillos de montaje, como se muestra en el
detalle 2.
3
Instalación de la pantalla plana
• Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar el televisor de plasma
con más seguridad.
ADVERTENCIA
Q
fi g. 3.1
VISTA EN
CORTE
MONTANTE
PANTALLA
DETALLE 2
B
A
B
fi g. 3.2
