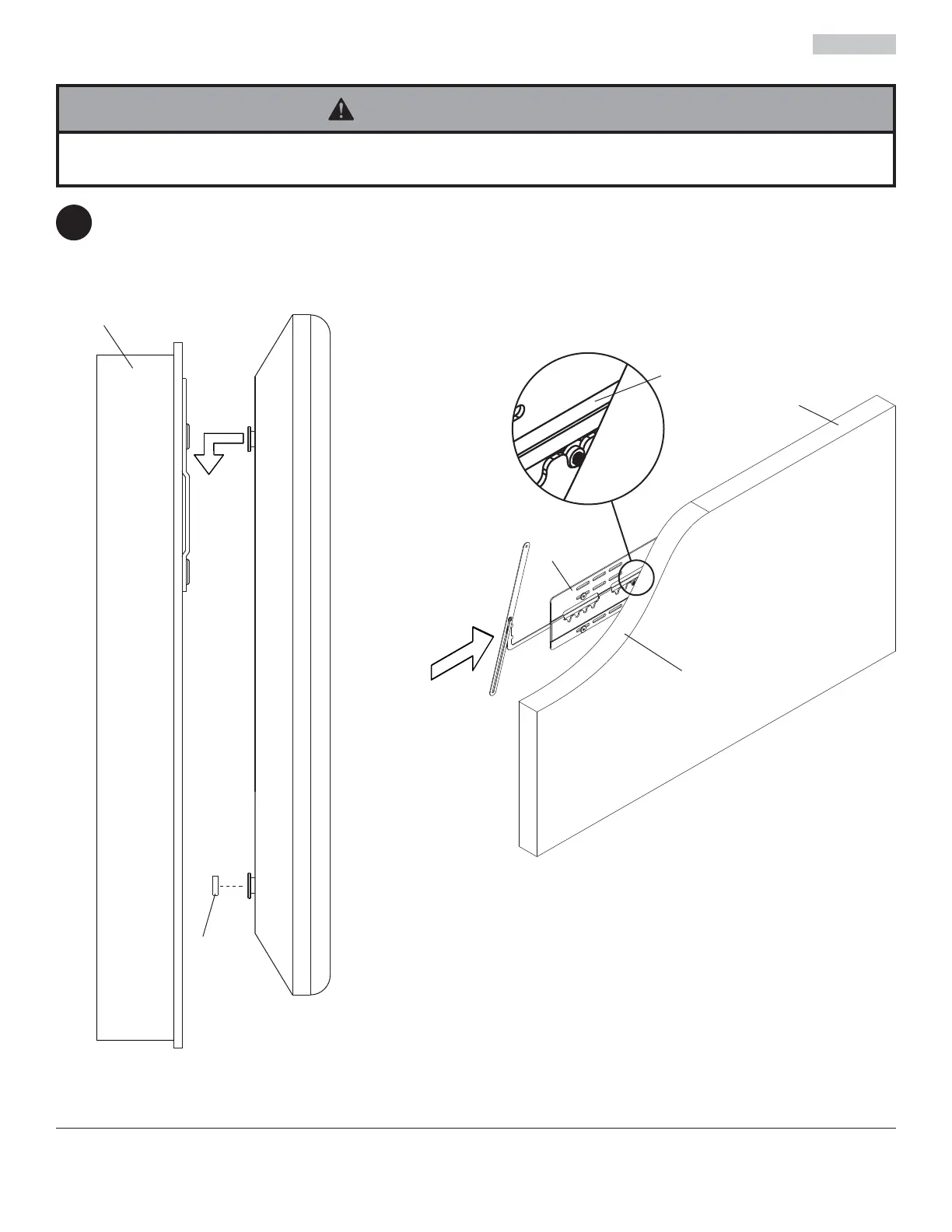

Posez les protecteurs en tissu (Q) sur les vis de
montage inférieures comme illustré à la fi gure 3.1.
Accrochez les vis de montage supérieures aux
rainures de la plaque murale.
Afi n de faire tenir l’écran en place une fois accroché,
insérez le bras de verrouillage (B) dans le côté de
la plaque murale comme illustré à la fi gure 3.2.
Veillez à ce que le bras de verrouillage repose sur le
dessus des vis de montage comme illustré dans le
dessin de détail 2.
Montage d'un écran plat
3
• Pour lever et positionner l’écran plasma en toute sécurité, faites-vous toujours aider par une autre personne ou
utilisez un matériel de levage mécanique.
AVERTISSEMENT
MONTANTS
Q
fi g. 3.1
VUE EN
COUPE
ÉCRAN
DÉTAIL 2
B
A
B
fi g. 3.2
