ÉCRAN
ÉCRAN
R
B
R
S
B
A
A

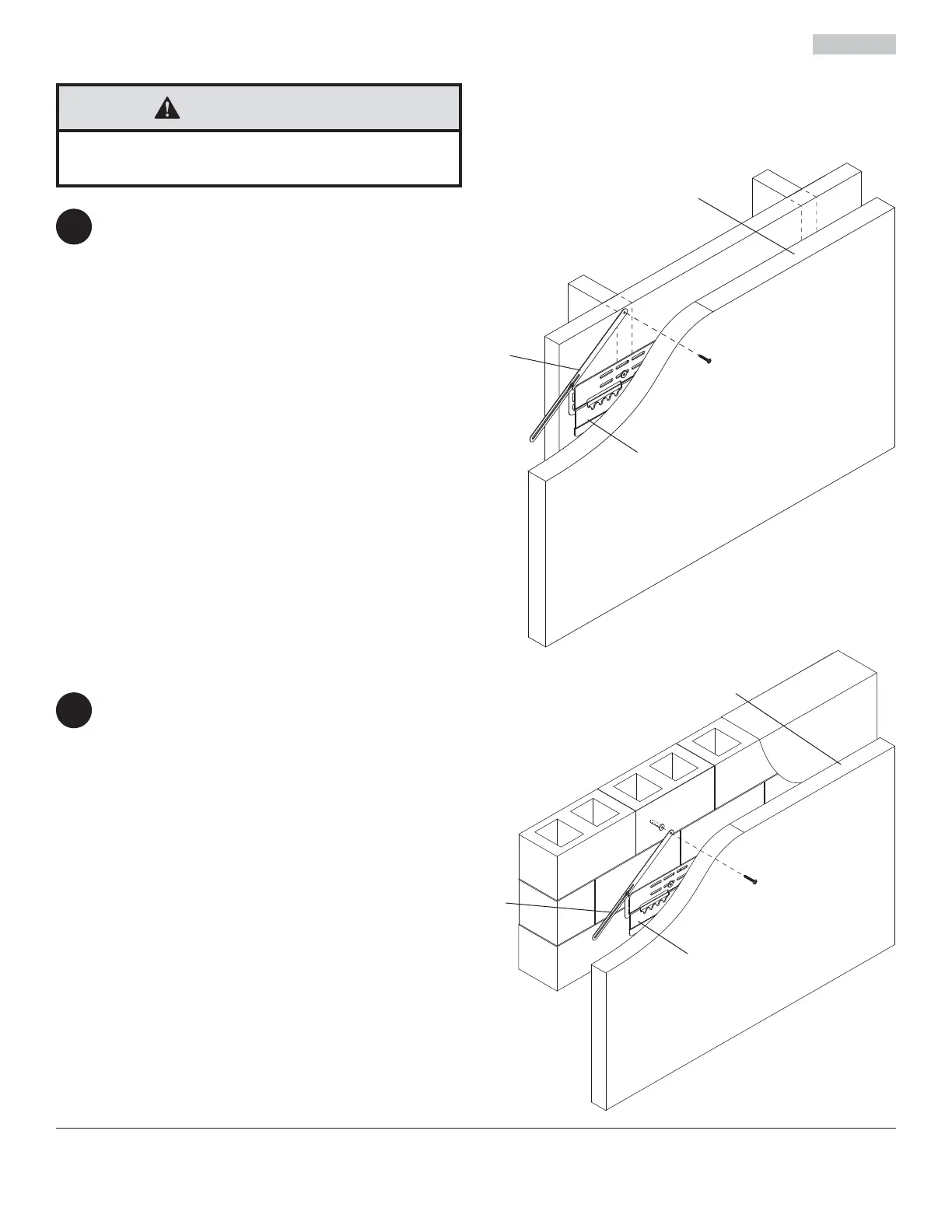

FACULTATIF : Fixation du bras de verrouillage
BÉTON/BLOC DE BÉTON : Réglez le bras
de verrouillage (B) dans la position souhaitée,
marquez le centre du trou de fi xation et percez
un trou de 1/4 po (6mm) de dia. à une profondeur
minimale de 2 po. Insérez l’ancrage alligator (S)
dans le trou et fi xez le bras de verrouillage (B) à
l’aide d'une vis à bois de sécurité no 10 x 1-1/2 po
(R). Si le bras de verrouillage est diffi cile à régler,
le spin du bras pour desserrer commune.
MONTANT EN BOIS : Réglez le bras de
verrouillage (B) jusqu’à ce qu’il soit aligné avec
le montant en bois et fi xez-le à l’aide d'une vis à
bois de sécurité no 10 x 1-1/2 po (R). Si le bras
de verrouillage est diffi cile à régler, le spin du bras
pour desserrer commune.
• Prenez garde à ne pas vous pincer les doigts en le
fi xation du bras de verrouillage (B).
ATTENTION
