Français
21 sur 26
PUBLIÉ LE : 04-01-11 FEUILLE n
o
: 203-9028-5 11-20-14

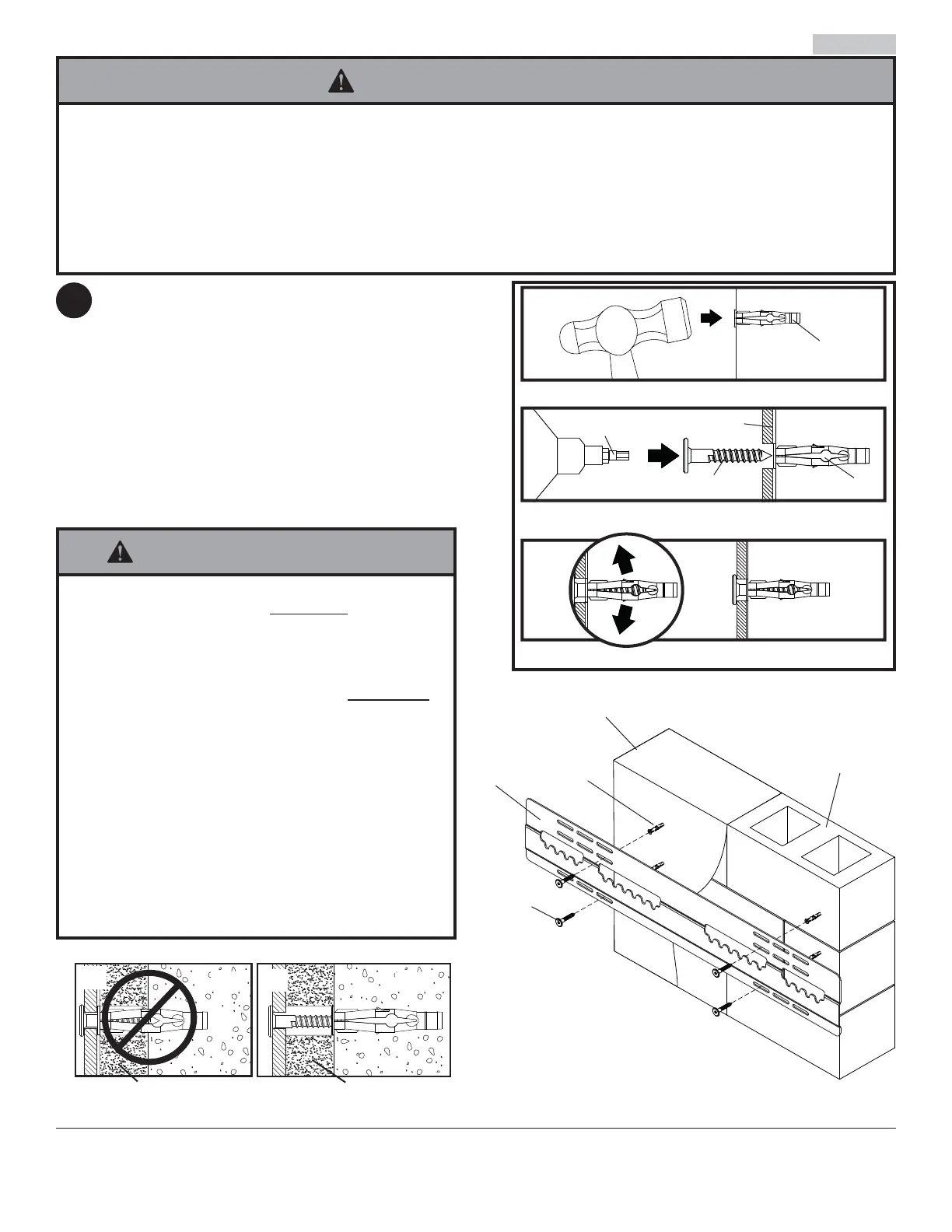

Assurez-vous que la plaque murale (A) est de
niveau et utilisez-la comme gabarit pour marquer
l’emplacement des quatre trous de fi xation. Les
fentes de montage supérieures doivent être situées X
po au-dessus du centre d'exposition, comme illustré
à la fi gure 1.1 et 1.2 en page 20. Percez quatre trous
de 5/16 po (8mm) de dia. à une profondeur minimale
de 2,5 po (64mm). Insérez les chevilles d’ancrage
(D) dans les trous au ras du mur comme illustré (à
droite). Posez la plaque murale sur les chevilles
d’ancrage et fi xez-la à l’aide de quatre vis à bois (C).
Assurez-vous qu'elle est de niveau, puis serrez toutes
les fi xations.
C
A
D
1
Installation sur du béton plein/block de béton
• Serrez les vis de manière que la plaque murale
soit fermement fi xée, mais sans excès. Un serrage
excessif peut endommager les vis et en réduire
considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Fixez toujours des ancrages de béton directement
sur du béton porteur.
• Ne fi xez jamais d’ancrages sur du béton recouvert
de plâtre, une cloison sèche ou autre matériau de
fi nition. Si vous ne pouvez pas éviter d’effectuer le
montage sur du béton recouvert d’une surface de
fi nition (non évalué UL), celle-ci doit être cham-
brée, comme indiqué ci-dessous. Assurez-vous
que les ancrages de béton ne se séparent pas du
béton lorsque vous serrez les vis. Si l’épaisseur du
plâtre / de la cloison sèche dépasse 1,5 cm (5/8
po), des fi xations adaptées devront être fournies
par l’installateur (non évalué UL).
AVERTISSEMENT
INCORRECT
CORRECT
VUE EN COUPE
plaque
murale
plâtre / cloison sèche
plâtre / cloison sèche
béton
béton
plaque
murale
surface en béton
Percez des trous et insérez les ancrages (D).
Placez la plaque (A) sur les ancrages (D) et fi xez avec
des vis (C).
Serrez toutes les fi xations.
1
3
2
D
A
K
D
C
BÉTON PLEIN
BLOC DE BÉTON
DE MÂCHEFER
• Lors de l’installation de supports muraux Peerless sur un mur de béton, celui-ci doit avoir au moins 8 po d’épaisseur, avec une résistance à la
compression minimale de 2000 psi.
• Lors de l’installation de supports muraux Peerless sur un mur en blocs de béton, ceux-ci doivent respecter les spécifi cations ASTM C-90 et avoir
une largeur nominale d’au moins 8 po. Ne percez pas dans les joints de mortier! Veillez à installer le support dans une partie solide du bloc,
généralement à un minimum de 1 po (25 mm) à partir du côté du bloc. Il est conseillé de percer le trou à l’aide une perceuse électrique standard
à vitesse basse plutôt que d’un marteau perforateur afi n d’éviter de briser le fond du trou lorsque vous entrez dans un vide ou une cavité.
• Ne fi xez jamais des chevilles à expansion à du béton ou du bloc de béton recouvert d’une couche de plâtre, d’une cloison sèche ou de tout autre
matériau de fi nition.
• Vis à bois deux (C) doit être installé dans la plaque murale (A) dans chaque segment tel que montré dans le détail 1, ou le produit détérioré.
AVERTISSEMENT
