Français
19 sur 26
PUBLIÉ LE : 04-01-11 FEUILLE n
o
: 203-9028-5 11-20-14
A
B

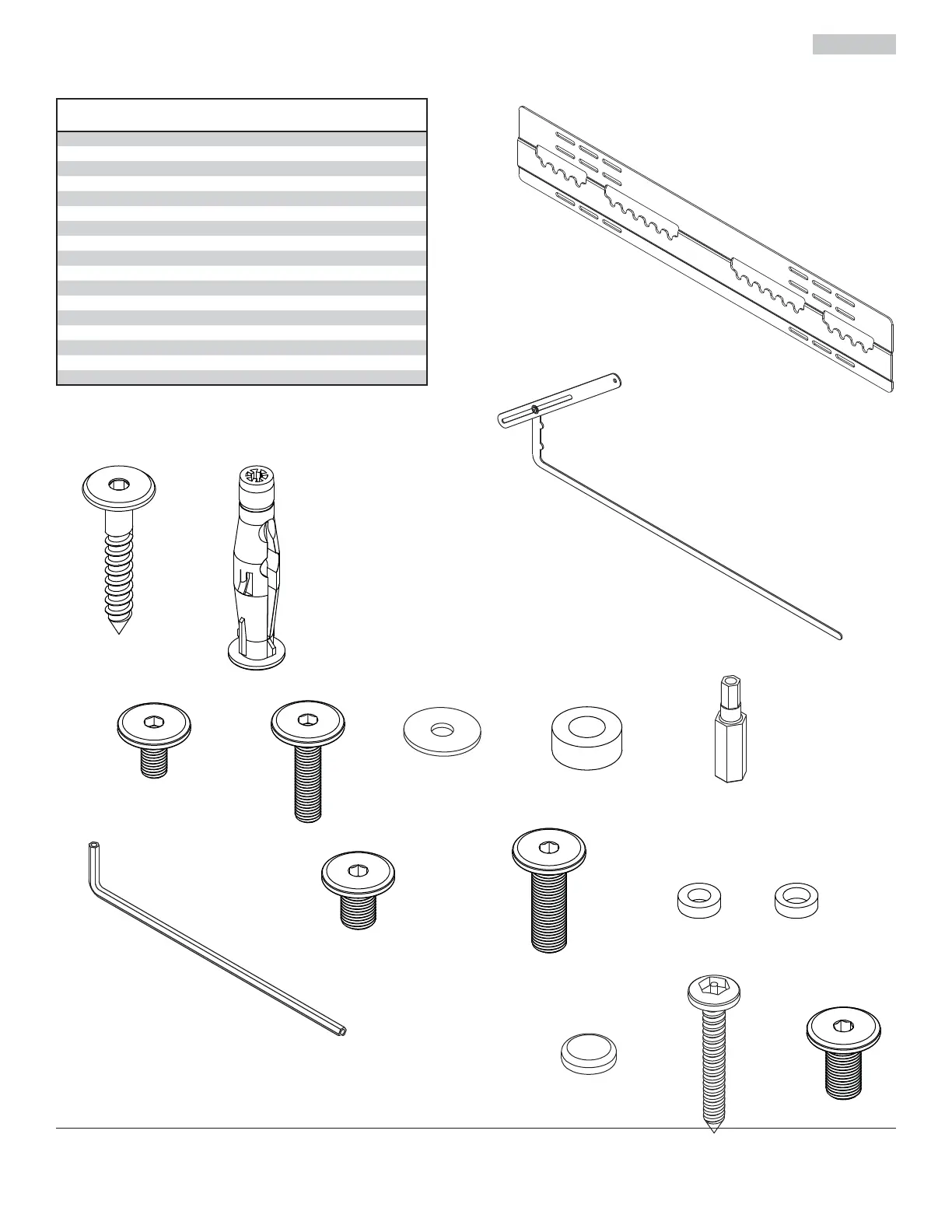

Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit.
Il est possible que les pièces semblent légèrement différentes de l’illustration.
CD
G
H
I
J
K
M
N
OP
QRS
L
Liste des piècas
Nº piècesDescription Qté
A plaque murale 1 046-P1201
B le bras de verrouillage 1 046-P1211
C vis à bois 4 500-1090
D chevilles d'ancrage pur béton 4 590-0320
G vis hexagonale M6 x 12mm 4 560-1734
H vis hexagonale M6 x 25mm 4 560-1735
I Rondelle de 0,725 po 4 540-9478
J entretoise de 3/4 po 8 600-1215
K tournevis de sécurité de 4mm 1 560-1133
L clé hexagonale de sécurité de 4mm 1 560-9646
M vis hexagonale M8 x 12mm 4 560-1736
N vis hexagonale M8 x 25mm 4 560-1737
O entretoise de M5 x 1/8 po 4 046-0223
P entretoise de M6 x 1/8 po 4 046-0224
Q pare-chocs en tissu 2 570-0051
R vis à bois de sécurité 1 520-1092
S vis hexagonale M8 x 16mm 4 560-1264
