peerless-AV SUF651 - Installation Sur des Murs à en Bois

Français
20 sur 26
PUBLIÉ LE : 04-01-11 FEUILLE n
o
: 203-9028-5 11-20-14

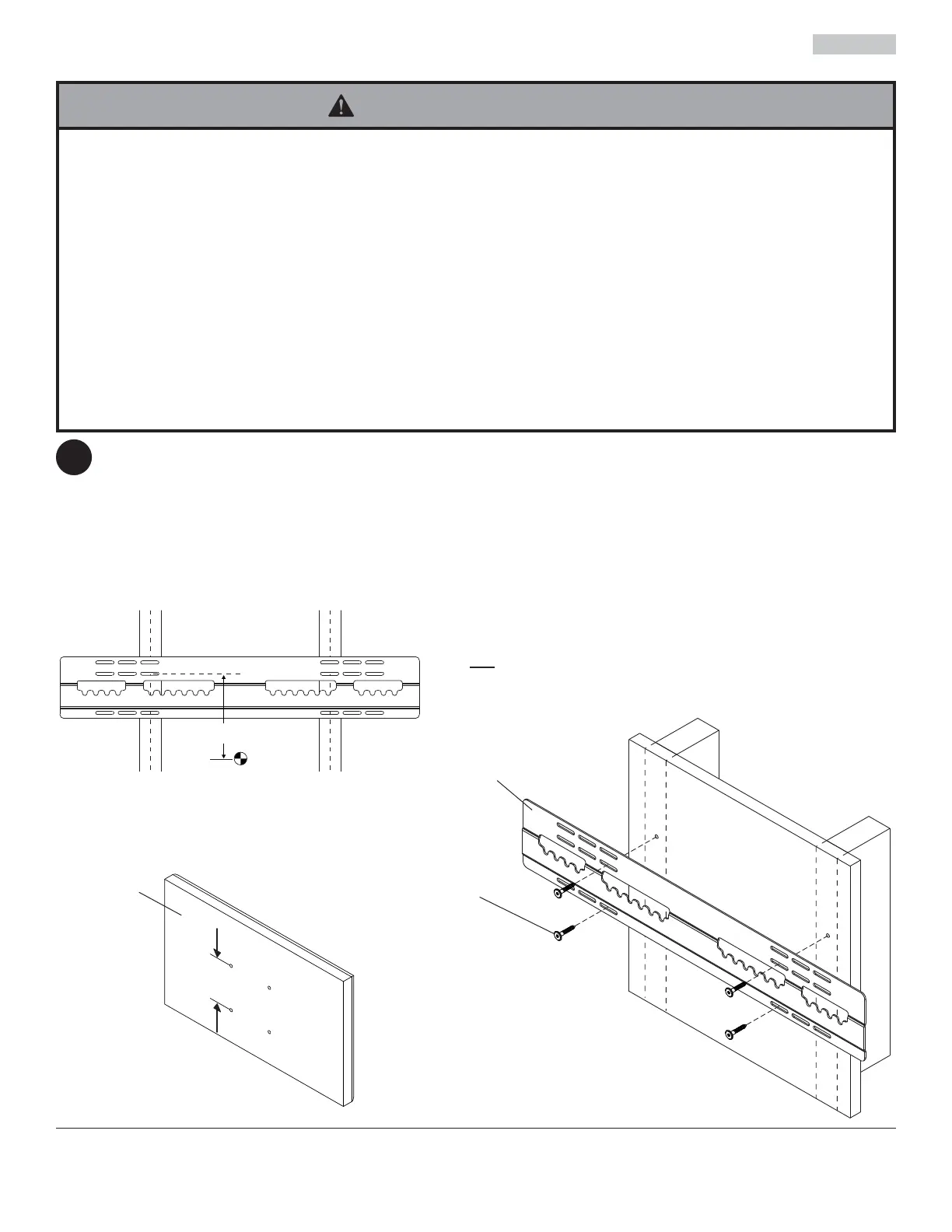

La plaque murale (A) doit être installée uniquement à deux montants espacés de 16 po, 20 po ou 24 po. Repérez
le bord des montants à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants « bord à
bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre
de chaque montant. Posez la plaque murale sur le mur et utilisez-la comme gabarit. Les fentes de montage
supérieures doivent être situées X po au-dessus du centre d'exposition, comme illustré à la fi gure 1.1 et 1.2.
Mettez la plaque à niveau et marquez le centre des quatre trous de fi xation. Veillez à ce que les trous de fi xation
soient sur la ligne médiane du montant. Percez quatre trous de 5/32 po (4 mm) de dia. et de 2 po (51mm) de
profondeur. Veillez à ce que la plaque murale soit de niveau et fi xez-la à l’aide de quatre vis à bois (C) comme
illustré à la fi gure 1.3.
1
Installation sur des murs à en bois
A
C
fi g. 1.1
fi g. 1.3
fi g. 1.2
Y
2
()
+ 1.75"X =
Y"
X"
Y = écart entre l'affi chage des
trous de montage
ÉCRAN
• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de
l’équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage excessif
peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants
« bord à bord » est fortement conseillé.
• La visserie est fournie pour fi xer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et
dans des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de
situations (non évalué UL).
• Lors de l’installation de supports muraux Peerless sur un mur à montants en bois recouvert de plaque de plâtre
(cloison sèche), assurez-vous que les montants en bois ont une dimension nominale d’au moins 2 po X 4 po. Lors
de l’installation à plus d’un montant, veillez à ce que l’espace entre les montants soit d’au moins 16 po mais ne
dépasse pas 24 po. Ne pas installer sur une plaque de plâtre de plus de 5/8 po d’épaisseur.
AVERTISSEMENT
