Pentair IntelliBrite Installation Guide

19
1. Ordnen Sie die Kabel an der Rückseite der Abzweigdose an.
2. Richten Sie den Controller an den Löchern für die Schrauben an der
Abzweigdose aus. Befesgen Sie den Controller mit den zwei (2)
Feststellschrauben an der Abzweigdose.
3. Schließen Sie die vordere Abdeckung des Controllers.

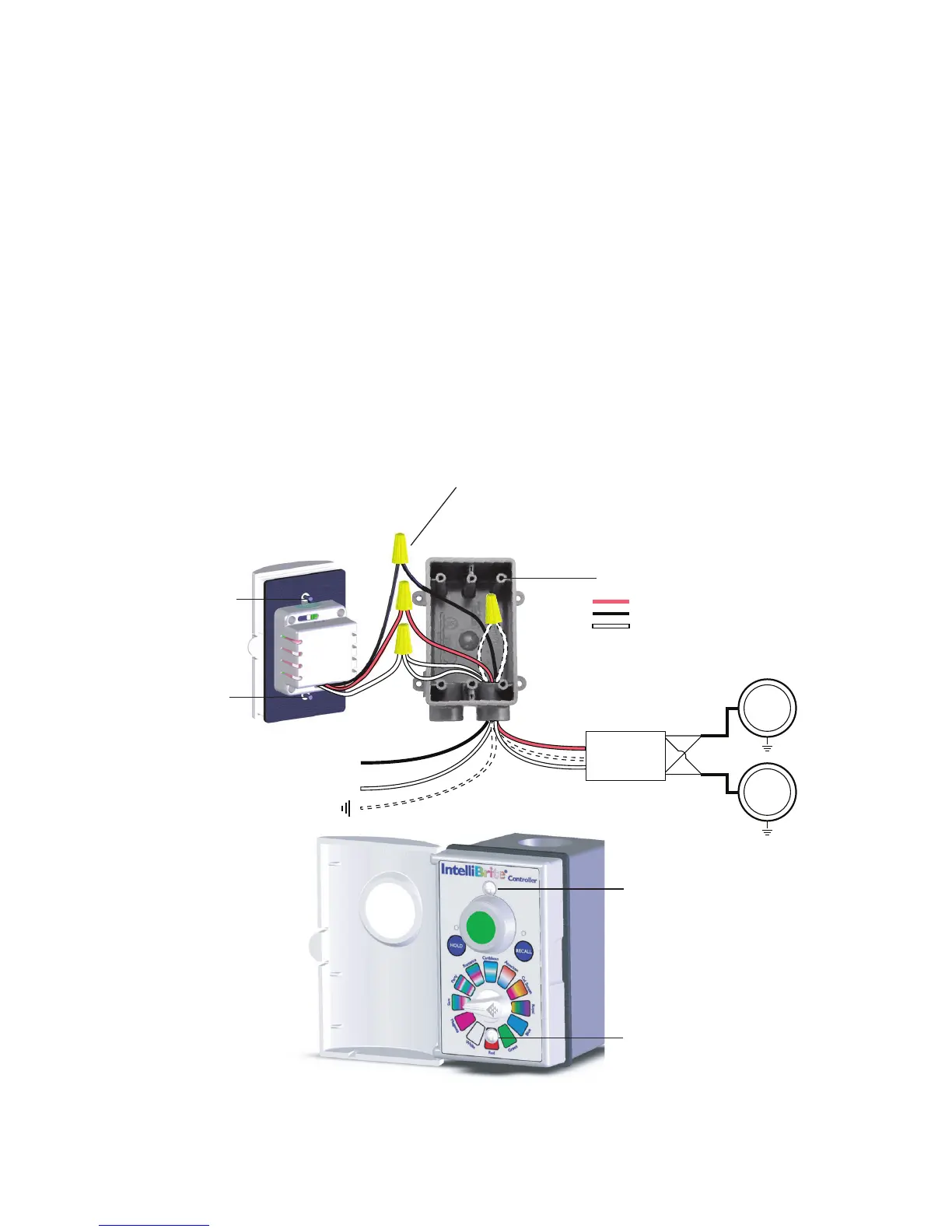

Installieren des IntelliBrite
®
Controllers in der Abzweigdose
Der IntelliBrite Controller kann an einer speziellen Abzweigdose (mindestens
319,5 ccm) angebracht werden. Nachdem Sie den IntelliBrite Controller verkabelt
haben, überprüfen Sie die Drahtverbindungen, bevor Sie den Controller in der
Abzweigdose anbringen.
So installieren Sie den IntelliBrite Controller:
PRINTED ON: 7/29/2009, 600054_ctlg pics.SLDASM
Feststellschraube
Feststellschraube
L
N
IntelliBrite
IntelliBrite
Transformator
Rot
Schwarz
Weiß/Blau
Ordnen Sie die
Kabel hinter dem
Controller an
Feststell-
schraube
Schraubenloch (X6)
Feststell-
schraube

Pentair IntelliBrite Specifications

General

Housing Material	Polymer
Lens Material	Polycarbonate
IP Rating	IP68
Color Options	Multiple
Wattage	40W
Voltage	12V or 12 VAC
Control	Automation System
Installation	In-ground Pool
Lifespan	30, 000+ hours
Type	LED Pool Light
Light Color	Color changing
