Pentair IntelliBrite Installation Guide

28
1. Zorg dat de bedrading aan de achterkant van de verdeelkast netjes is
gearrangeerd.
2. Lijn de controller uit met de schroefopeningen van de verdeelkast. Bevesg
de controller op de verdeelkast met de twee (2) bevesgingsschroeven.
3. Sluit de voordeur van de controller.

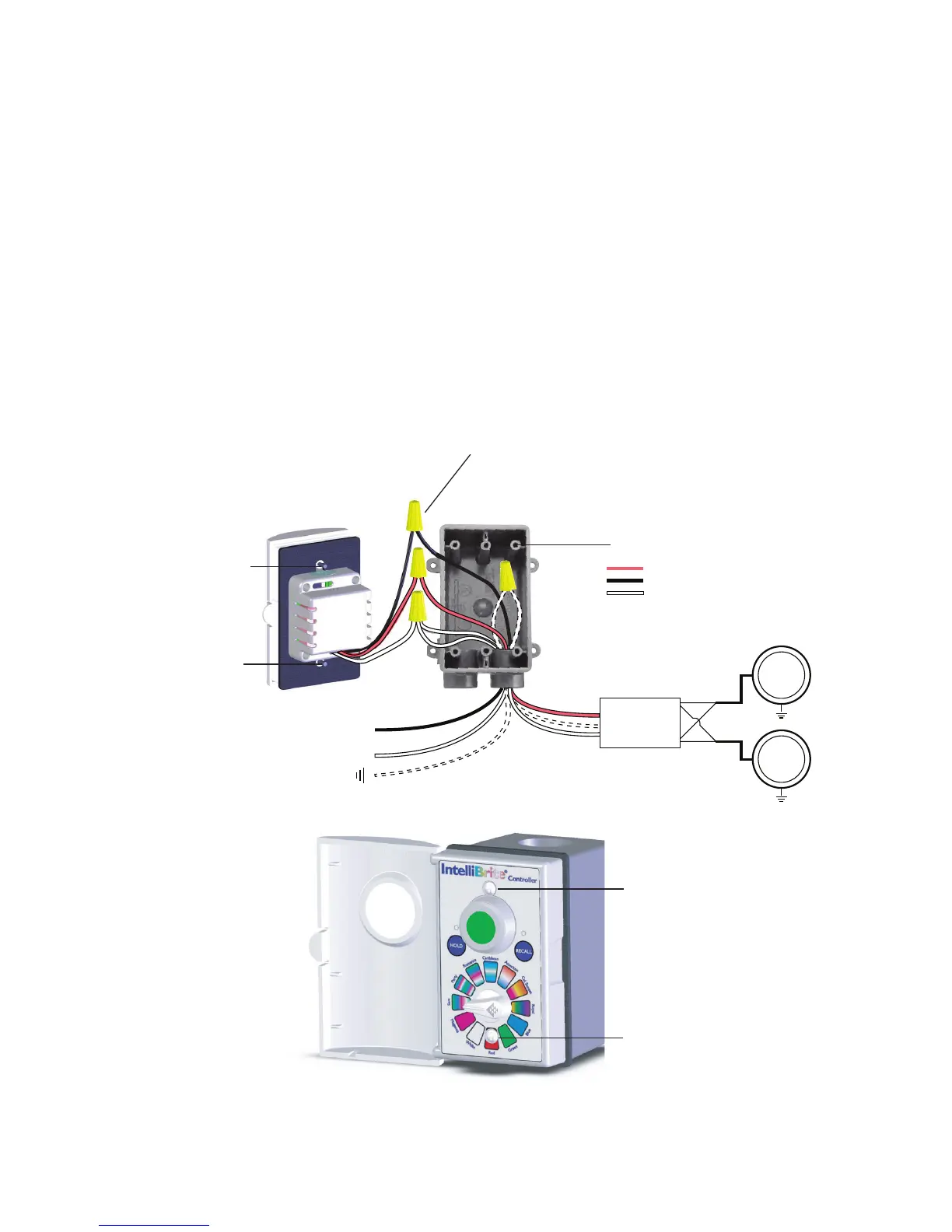

De IntelliBrite-controller installeren in de verdeelkast
De IntelliBrite-controller wordt aangebracht op een specieke verdeelkast
(minimaal 319,5 cc). Na bedrading van de IntelliBrite-controller controleert u alle
bedradingsaansluingen voordat u de controller in de verdeelkast aanbrengt.
Zo installeert u de IntelliBrite-controller:
PRINTED ON: 7/29/2009, 600054_ctlg pics.SLDASM
Bevesgingsschroef
Bevesgingsschroef
L
N
IntelliBrite
IntelliBrite
Transformator
Rood
Zwart
Wit/Blauw
Zorg dat de bedrading
netjes achter de controller
is gearrangeerd
Bevesgings-
schroef
Schroefopening (x6)
Bevesgings-
schroef

Pentair IntelliBrite Specifications

General

Housing Material	Polymer
Lens Material	Polycarbonate
IP Rating	IP68
Color Options	Multiple
Wattage	40W
Voltage	12V or 12 VAC
Control	Automation System
Installation	In-ground Pool
Lifespan	30, 000+ hours
Type	LED Pool Light
Light Color	Color changing
