MASTERTEMP Calentado para piscina y spa manual de instalaciony operacion Rev. N 10/2018
56
ADENDA: PARA LA INSTALACIÓN DEL BRIDA DE TUBERÍAS DE GAS
Instalación de la brida para el tubo de gas
1. Coloque la brida sobre el tubo de gas, vea la Figura 1.
2. Instale la tubería de gas como se describe en el manual del calentador.
3. Deslice el brida contra el panel del calentador.
4. Apriete a mano el tornillo de retención para asegurar la brida en su lugar.
Válvula de alivio de presión opcional
Nota: Si el calentador está equipado con una válvula de alivio de presión opcional, use una segunda brida
alrededor de la tubería de agua de la válvula de alivio de presión. Ver figura 2.
Nota: Si es necesario, antes de instalar la brida, retire con cuidado la tapa redonda de la válvula de alivio de
presión del panel del calentador.
Herramienta: Destornillador Phillips
Brida Screw Brida Screw

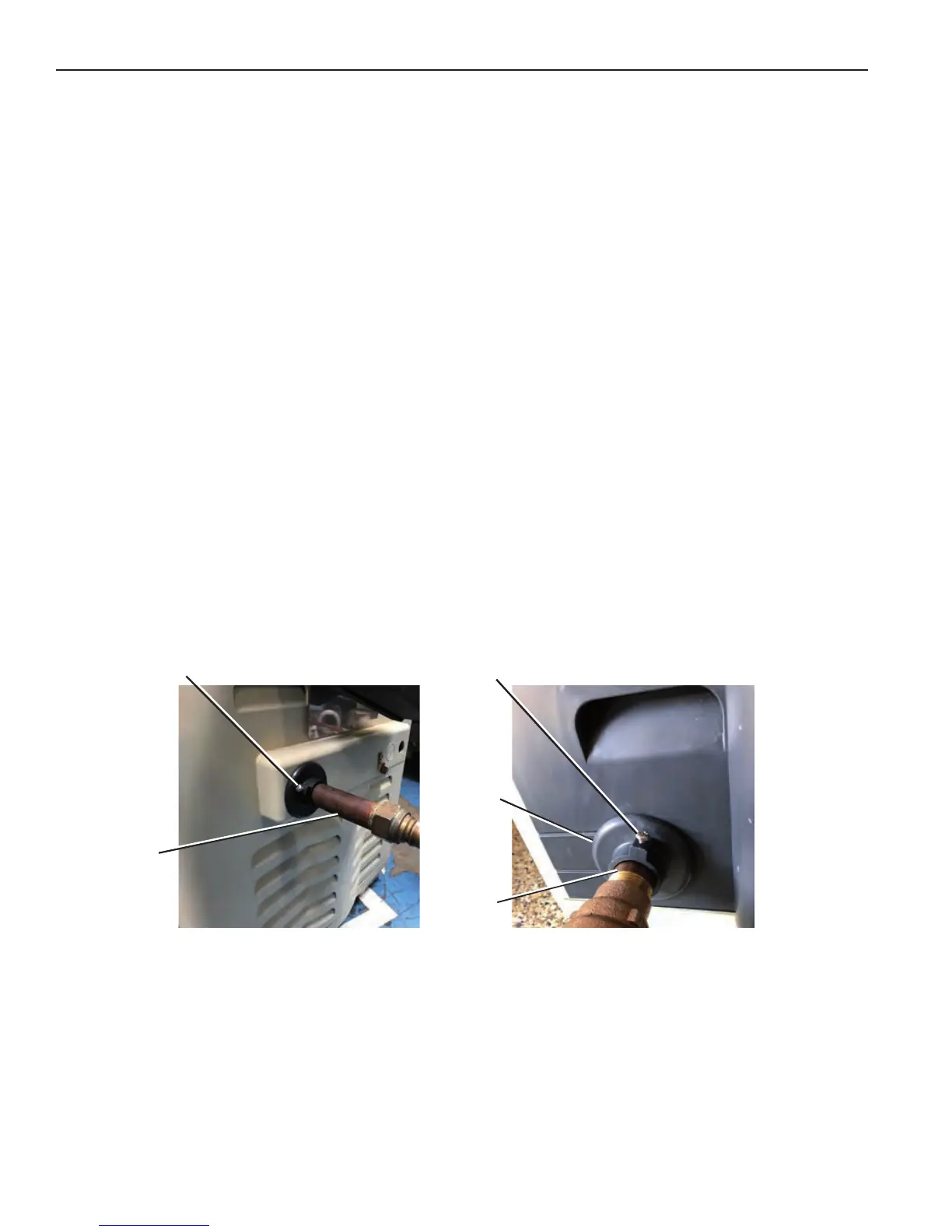

Figure 1. Brida instalada en el
tubo. Asegúrese de que la brida
cubra la apertura circular en el
calentador. panel.
Figure 2. Brida instalada en
la abertura circular de la tubería
de agua de la válvula de alivio
de presión en el panel del
calentador.
Tubería
de gas
Tubería
de agua
Quitar
la tapa
redonda
A continuación se describe cómo instalar la brida de tubería de gas redonda para una nueva instalación de
calentador. El gas la brida de la tubería se debe instalar cuando la tubería de gas se está instalando en el
calentador. Vea la página 51 para la lista de piezas.
