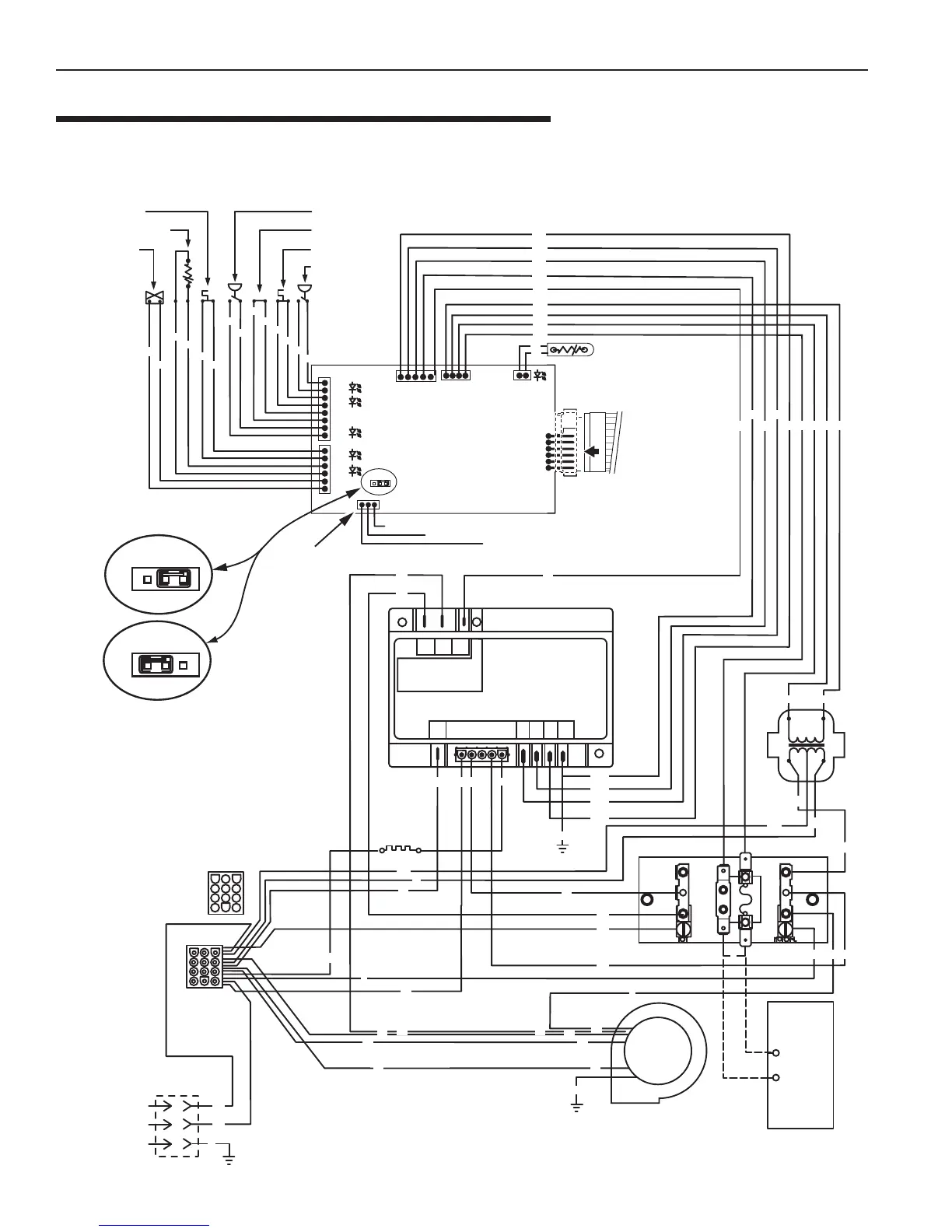

DIAGRAMA DE CABLEADO MASTERTEMP
(SISTEMA DE 3-CABLES)
Sección 3. Instalación
JMP
1
JMP
1
JMP3
VAL
TH
IND
GND
24VAC
24VAC
FS
THERMISTOR
1
PS
HLS
ES1
AFS
AGS
SFS
GAS
F1 F2
24
VAC
S1
240
S1/
120
L1
L1
L2
BM
FL
F1
L2
S2
TH IND
VA L GND
GND
GND
VENTILADOR
TRANS
24VAC
SEC
Y/W
Y/W
Y/R
Y/O
Y/BL
O
W
W
BK
BK
O
GY
GY
BK
BK
R
Y
BK
W
BL
Y
BK
W
BL
GY
GY
GY
GY
BK
BK
W
RRW
G
Y
R
R
Y
YY
W
BK
Y/W
W
W
R
R
BL
BL
O
O
O
O
PR
PR
Y/R
Y/BL
Y/O
Y/W
Y
Y
Y
Y
Y
Y
Y
YYY
BR
BR
Y
BK
R
GND
G
1
Y/R
Y/BL
Y/O
Y/W
6
1
J6
DIAGRAMA DE CONEXION
Interruptor AGS
Sensor de Salida de Gases
Válvula de Gas
Interruptor de Flujo de Aire
Interruptor Adicional 1
Interruptor de Límite Alto
Interruptor de Presión
PLACA DE
MEMBRANA
CONEXION
CONTROL DE OPERACION
Línea del Spa
Línea Común
Línea de la Piscina
Modelos
NA/LP Solamente
Interfaz de Control Externo
Interfaz de Control de Circuito Externo Deshabilitado,
Placa de Membrana del Calentador Habilitada
Interfase de Control de Circuito Externo
Habilitado, "Pool On" y "Spa On"
Botones Deshabilitados. Botón "OFF" de
la Placa de Membrana permanece funcional.
MÓDULO DE CONTROL
DE ENCENDIDO
INDICADOR DE DIAGNOSTICO
ENCENDEDOR
DE 120 VAC
CAJA DE CONEXIONES
Línea 1
Línea 2
Tierra
B
O
M
B
E
R
O
I
N
T
E
R
R
U
P
T
O
R
Reemplace el arrancador
con cables al Interruptor
de Bombero
Enchufe de 12 pines
120V – Negro
240V – Rojo
Receptáculo de
12 Posiciones
NOTA: Si toca cualquiera de los cables de 24VAC,
incluyendo el Interruptor de Bombero, a cualquier
terminal de 120/240V mientras el calentador
esté conectado a la línea de energía, destruirá
inmediatamente la tarjeta de control y anulará la garantía.
Figura 23.
