14
1. Centro de carga del sistema de control EasyTouch o IntelliTouch: quite el pestillo
con resorte de la puerta y ábrala.
2. Descargue la energía electrostática antes de quitar la tapa. Para ello, primero
toque la parte metálica de la carcasa.
3. Afloje los dos (2) tornillos de ajuste del PANEL FRONTAL DE ALTO VOLTAJE. Quite el
panel de la carcasa.
4. Pase el cable de alimentación de la luz MicroBrite al transformador que está adjunto al
relé auxiliar en el centro de carga del sistema de control EasyTouch/IntelliTouch.
5. Conecte el lado de 120 VAC de un transformador de 12 VAC al LADO DE CARGA de
uno de los relés auxiliares (AUX) del centro de carga.
6. Conecte el conductor neutro del transformador de 12 VAC al bus neutro del centro de
carga.
7. Una vez completada la conexión, cierre el panel de control y fíjelo con los dos (2)
tornillos de retención.
8. Cierre la puerta frontal del centro de carga. Asegure el pestillo con resorte.
RIESGO DE DESCARGA ELÉCTRICA O ELECTROCUCIÓN
PELIGRO
Siempre desconecte la fuente de alimentación de CA de los centros de carga de los sistemas
de control EasyTouch e IntelliTouch desde el interruptor de circuito antes de realizar tareas de
mantenimiento o extraer el PANEL FRONTAL DE ALTO VOLTAJE . No hacerlo podría provocar
la muerte o lesiones graves en el instalador, persona a cargo del mantenimiento, usuarios de la
piscina u otras personas por choque eléctrico.

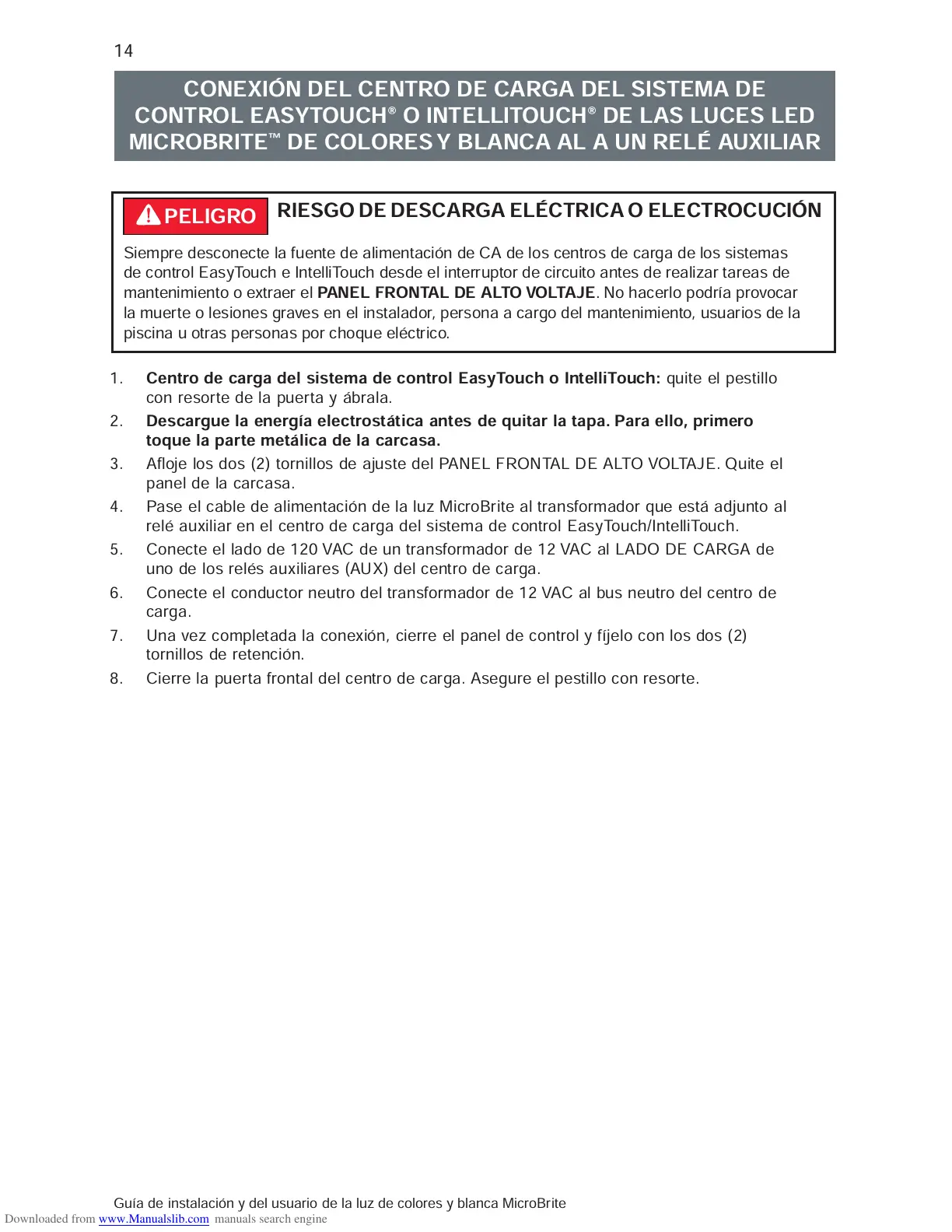

CONEXIÓN DEL CENTRO DE CARGA DEL SISTEMA DE
CONTROL EASYTOUCH
®
O INTELLITOUCH
®
DE LAS LUCES LED
MICROBRITE
™
DE COLORES Y BLANCA AL A UN RELÉ AUXILIAR
