Guide d’installation et d’utilisation des lampes MicroBrite blanches et de couleur Guide d’installation et d’utilisation des lampes MicroBrite blanches et de couleur
1

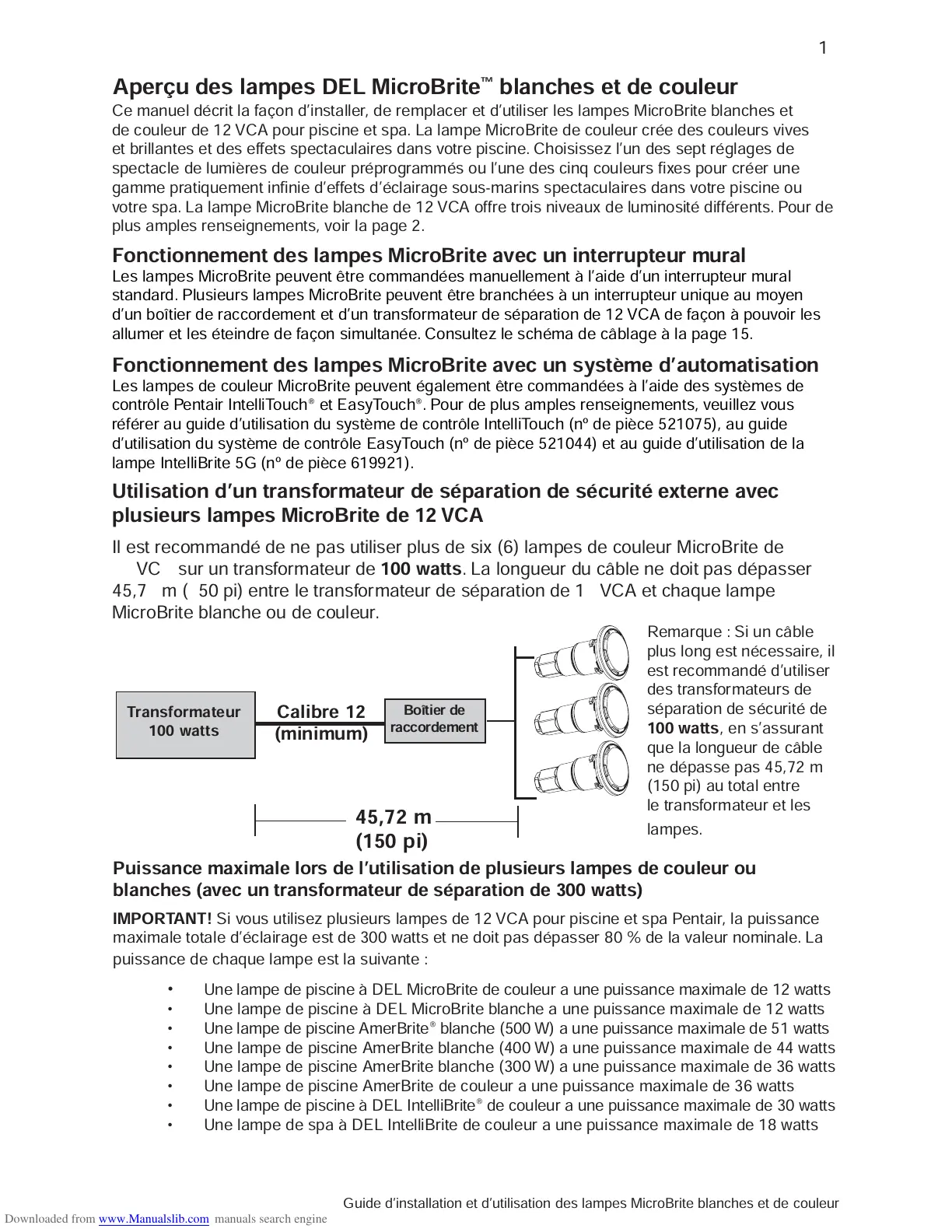

Aperçu des lampes DEL MicroBrite
™
blanches et de couleur
Ce manuel décrit la façon d’installer, de remplacer et d’utiliser les lampes MicroBrite blanches et
de couleur de 12 VCA pour piscine et spa. La lampe MicroBrite de couleur crée des couleurs vives
et brillantes et des effets spectaculaires dans votre piscine. Choisissez l’un des sept réglages de
spectacle de lumières de couleur préprogrammés ou l’une des cinq couleurs fixes pour créer une
gamme pratiquement infinie d’effets d’éclairage sous-marins spectaculaires dans votre piscine ou
votre spa. La lampe MicroBrite blanche de 12 VCA offre trois niveaux de luminosité différents. Pour de
plus amples renseignements, voir la page 2.
Fonctionnement des lampes MicroBrite avec un interrupteur mural
Les lampes MicroBrite peuvent être commandées manuellement à l’aide d’un interrupteur mural
standard. Plusieurs lampes MicroBrite peuvent être branchées à un interrupteur unique au moyen
d’un boîtier de raccordement et d’un transformateur de séparation de 12 VCA de façon à pouvoir les
allumer et les éteindre de façon simultanée. Consultez le schéma de câblage à la page 15.
Fonctionnement des lampes MicroBrite avec un système d’automatisation
Les lampes de couleur MicroBrite peuvent également être commandées à l’aide des systèmes de
contrôle Pentair IntelliTouch
®
et EasyTouch
®
. Pour de plus amples renseignements, veuillez vous
référer au guide d’utilisation du système de contrôle IntelliTouch (nº de pièce 521075), au guide
d’utilisation du système de contrôle EasyTouch (nº de pièce 521044) et au guide d’utilisation de la
lampe IntelliBrite 5G (nº de pièce 619921).
Utilisation d’un transformateur de séparation de sécurité externe avec
plusieurs lampes MicroBrite de 12 VCA
Il est recommandé de ne pas utiliser plus de six (6) lampes de couleur MicroBrite de
12 VCA sur un transformateur de 100 watts . La longueur du câble ne doit pas dépasser
45,72 m (150 pi) entre le transformateur de séparation de 12 VCA et chaque lampe
MicroBrite blanche ou de couleur.
Remarque : Si un câble
plus long est nécessaire, il
est recommandé d’utiliser
des transformateurs de
séparation de sécurité de
100 watts , en s’assurant
que la longueur de câble
ne dépasse pas 45,72 m
(150 pi) au total entre
le transformateur et les
lampes.
Puissance maximale lors de l’utilisation de plusieurs lampes de couleur ou
blanches (avec un transformateur de séparation de 300 watts)
IMPORTANT! Si vous utilisez plusieurs lampes de 12 VCA pour piscine et spa Pentair, la puissance
maximale totale d’éclairage est de 300 watts et ne doit pas dépasser 80 % de la valeur nominale. La
puissance de chaque lampe est la suivante :
• Une lampe de piscine à DEL MicroBrite de couleur a une puissance maximale de 12 watts
• Une lampe de piscine à DEL MicroBrite blanche a une puissance maximale de 12 watts
• Une lampe de piscine AmerBrite
®
blanche (500 W) a une puissance maximale de 51 watts
• Une lampe de piscine AmerBrite blanche (400 W) a une puissance maximale de 44 watts
• Une lampe de piscine AmerBrite blanche (300 W) a une puissance maximale de 36 watts
• Une lampe de piscine AmerBrite de couleur a une puissance maximale de 36 watts
• Une lampe de piscine à DEL IntelliBrite
®
de couleur a une puissance maximale de 30 watts
• Une lampe de spa à DEL IntelliBrite de couleur a une puissance maximale de 18 watts
Boîtier de
raccordement
Calibre 12
(minimum)
45,72 m
(150 pi)
Transformateur
100 watts
