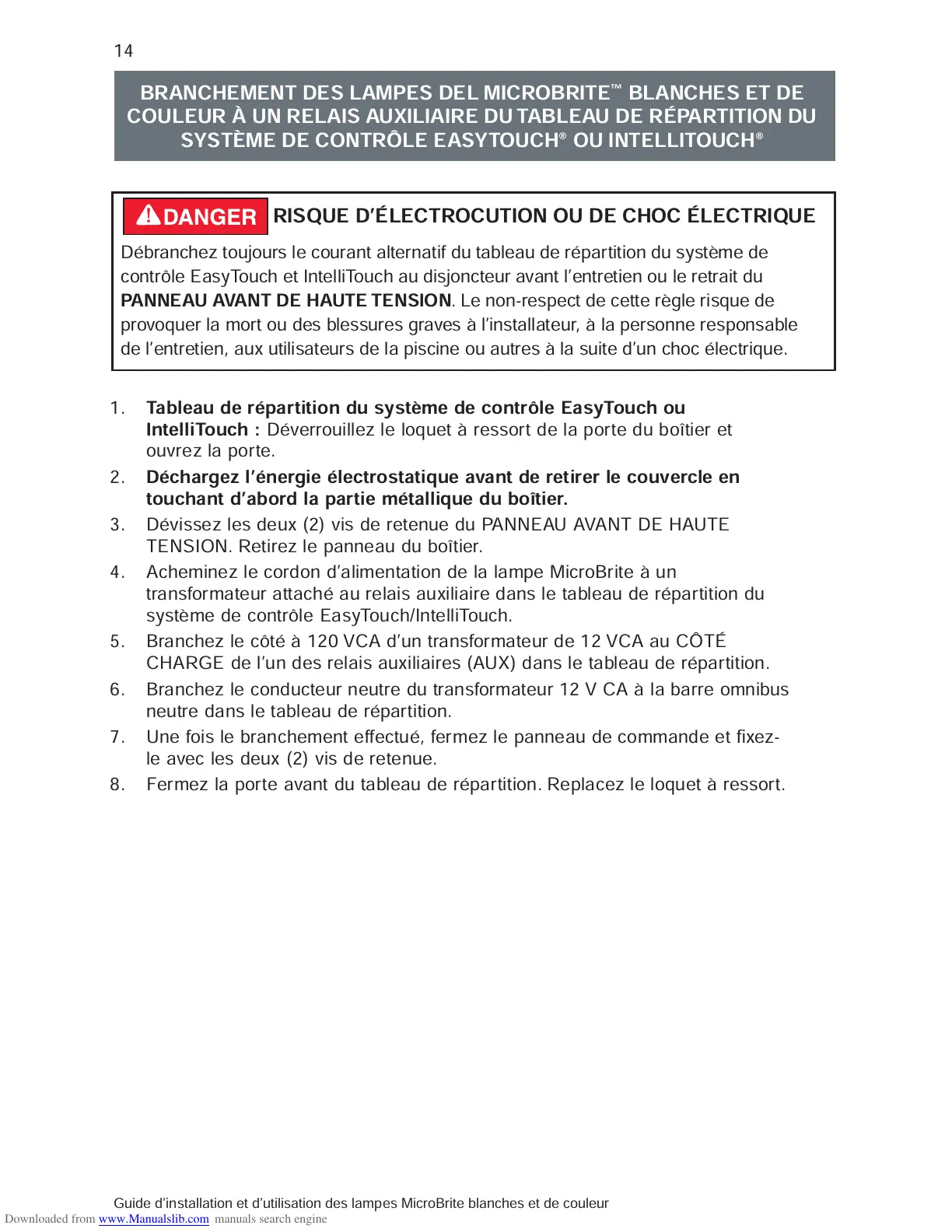

Guide d’installation et d’utilisation des lampes MicroBrite blanches et de couleur Guide d’installation et d’utilisation des lampes MicroBrite blanches et de couleur
14
1.
Tableau de répartition du système de contrôle EasyTouch ou
IntelliTouch :
Déverrouillez le loquet à ressort de la porte du boîtier et
ouvrez la porte.
2.
Déchargez l’énergie électrostatique avant de retirer le couvercle en
touchant d’abord la partie métallique du boîtier.
3. Dévissez les deux (2) vis de retenue du PANNEAU AVANT DE HAUTE
TENSION. Retirez le panneau du boîtier.
4. Acheminez le cordon d’alimentation de la lampe MicroBrite à un
transformateur attaché au relais auxiliaire dans le tableau de répartition du
système de contrôle EasyTouch/IntelliTouch.
5. Branchez le côté à 120 VCA d’un transformateur de 12 VCA au CÔTÉ
CHARGE de l’un des relais auxiliaires (AUX) dans le tableau de répartition.
6. Branchez le conducteur neutre du transformateur 12 V CA à la barre omnibus
neutre dans le tableau de répartition.
7. Une fois le branchement effectué, fermez le panneau de commande et fixez-
le avec les deux (2) vis de retenue.
8. Fermez la porte avant du tableau de répartition. Replacez le loquet à ressort.
RISQUE D’ÉLECTROCUTION OU DE CHOC ÉLECTRIQUE
Débranchez toujours le courant alternatif du tableau de répartition du système de
contrôle EasyTouch et IntelliTouch au disjoncteur avant l’entretien ou le retrait du
PANNEAU AVANT DE HAUTE TENSION
. Le non-respect de cette règle risque de
provoquer la mort ou des blessures graves à l’installateur, à la personne responsable
de l’entretien, aux utilisateurs de la piscine ou autres à la suite d’un choc électrique.
BRANCHEMENT DES LAMPES DEL MICROBRITE
™
BLANCHES ET DE
COULEUR À UN RELAIS AUXILIAIRE DU TABLEAU DE RÉPARTITION DU
SYSTÈME DE CONTRÔLE EASYTOUCH
®
OU INTELLITOUCH
®
