Guide d’installation et d’utilisation des lampes MicroBrite blanches et de couleur Guide d’installation et d’utilisation des lampes MicroBrite blanches et de couleur
15
Remarque : Un maximum de six (6) lampes
MicroBrite de 12 VCA peuvent être branchées
à un transformateur de 100 watts.
Neutre
LAMPES DE 12 VCA (AUCUN DDFT REQUIS)
Noir
Blanc
12 VC A
BOÎTIER DE
RACCORDEMENT
INTERRUPTEUR
Mise à la terre
ALIMENTATION 120 V CA
Transformateur
réducteur 120 V/12 V
(100 W ou 300 W)
(voir page 1 pour
connaître la charge
maximale du
transformateur)
AUX 1
LIGNE 1
CHARGE 1
Neutre
Mise à la terre
MISE À LA
TERRE
Noir
Blanc
BOÎTIER DE
RACCORDEMENT
Cinq lampes MicroBrite
de 12 VCA requièrent
un transformateur
de 100 watts.
Transformateur
réducteur 120
V/12 V (100 W ou
300 W)
(voir page 1 pour
connaître la
charge maximale
du transformateur)
Noir
Blanc
DISJONCTEUR
CHARGE 1
LIGNE 1
SOUS- PANNEAU
PRINCIPAL
NEUTRE
CONTRÔLE D’AUTOMATISATION EASYTOUCH
®
RELAIS AUXILIAIRES
AUX 1
Remarque :
Qté de six à sept lampes MicroBrite de
12 VCA requièrent un transformateur
de 300 watts.

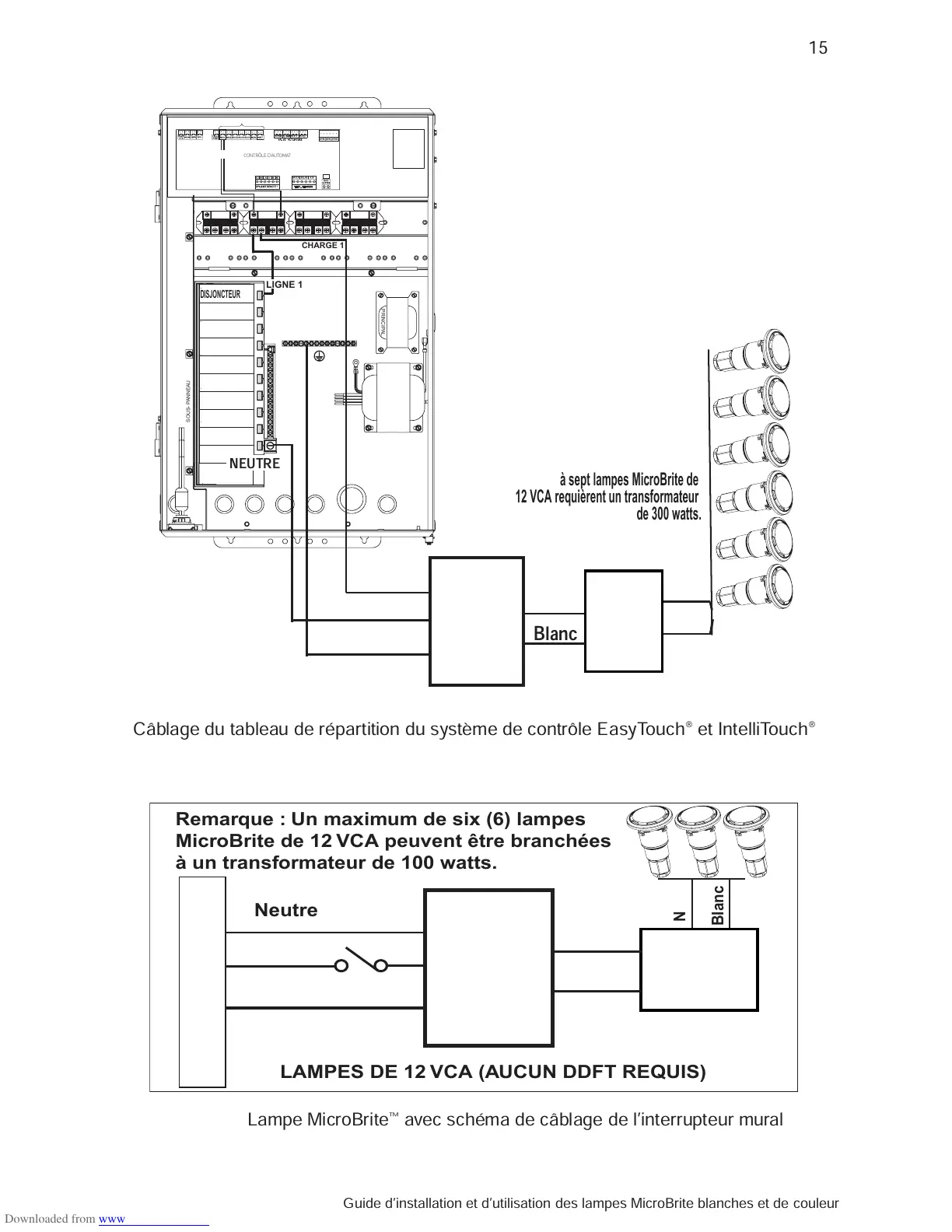

Câblage du tableau de répartition du système de contrôle EasyTouch
®
et IntelliTouch
®
Lampe MicroBrite
™
avec schéma de câblage de l’interrupteur mural
