Philips FWM390 - CD;MP3 Module Layouts; Copperside View; Componentside View

10-6 10-6
This assembly drawing shows a summary
of all possible versions.
For components used in a specific version
see schematic diagram respectively partslist.

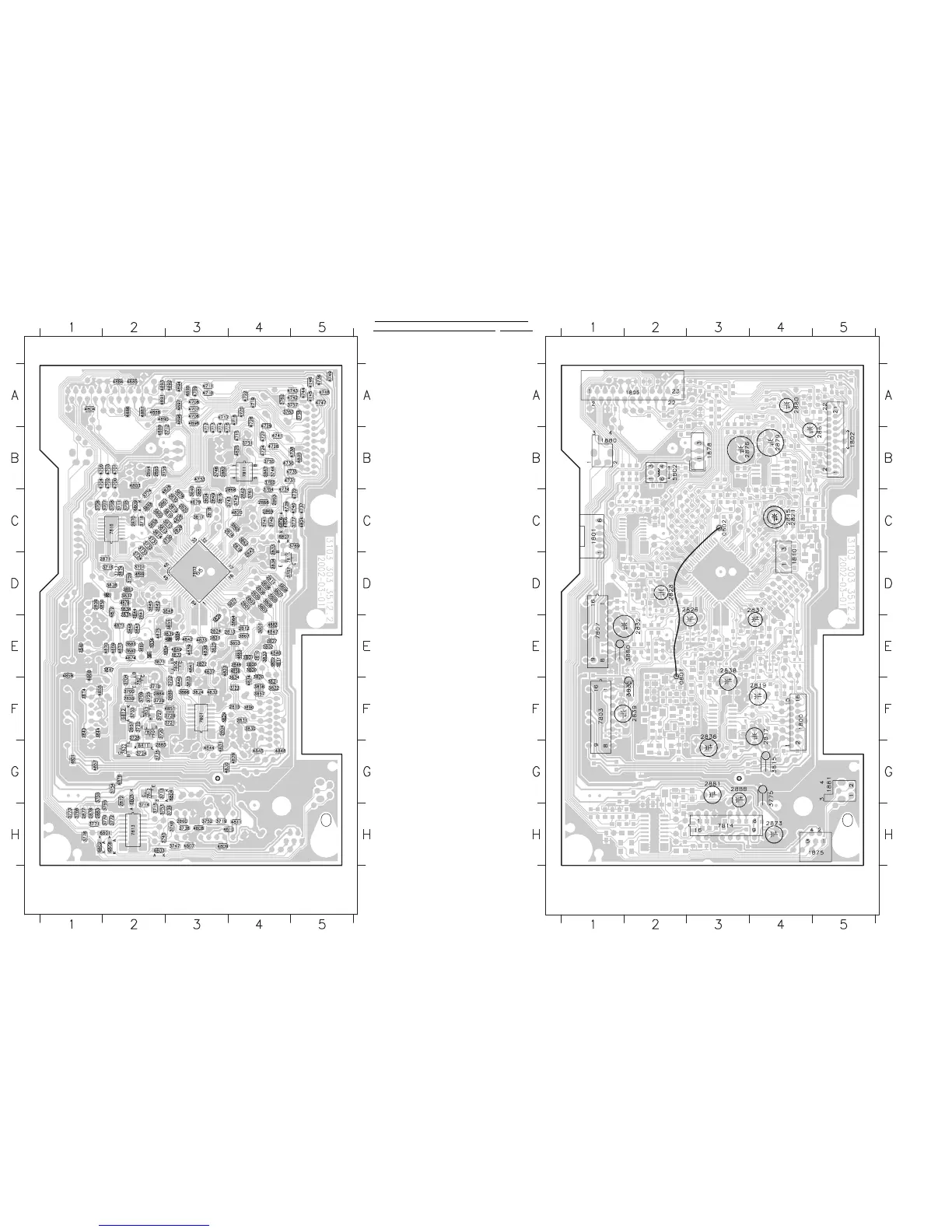

3CDC-LC-MP3CD2002 Layout stage .2 2002-05-27
3CDC-LC-MP3CD2002 Components seen from Copperside
This assembly drawing shows a summary
of all possible versions.
For components used in a specific version
see schematic diagram respectively partslist.
3CDC-LC-MP3CD2002 Layout stage .2 2002-05-27
3CDC-LC-MP3CD2002 Copperside view
2800 E4
2801 D4
2802 E4
2803 D4
2804 F3
2805 D4
2806 D4
2807 E4
2808 D4
2809 D1
2810 E4
2811 D4
2812 E4
2813 E4
2814 F1
2815 F4
2816 C4
2818 C4
2820 C3
2822 E3
2823 E3
2824 E3
2827 E4
2829 C3
2831 F4
2833 C4
2834 D4
2835 D2
2840 E1
2841 D2
2842 F1
2843 D4
2844 D2
2848 E4
2859 F2
2860 H3
2862 C4
2863 C4
2864 B2
2865 B2
2866 C4
2867 B4
2868 C4
2869 C4
2870 C2
2871 D2
2872 G2
2874 D2
2877 H1
2878 H1
2882 B3
2883 H1
2884 F2
2885 G2
2886 F3
2887 F2
3700 F2
3701 D2
3702 F3
3703 F2
3704 F2
3705 C2
3706 C1
3707 C2
3708 C2
3709 F2
3710 F2
3711 C2
3712 B3
3713 G2
3714 H2
3715 H2
3716 D2
3717 D2
3718 C2
3719 H3
3720 F2
3721 F3
3722 F2
3723 F4
3724 G2
3725 F2
3726 F2
3727 F2
3728 F3
3729 F2
3730 C3
3731 C2
3732 C2
3733 C2
3734 D2
3735 G2
3736 H3
3738 H3
3740 C4
3741 C4
3742 C4
3743 C4
3744 B4
3745 H2
3746 B3
3747 H3
3748 H3
3750 B4
3751 B4
3752 H3
3753 H2
3754 G2
3755 G1
3756 B2
3757 A5
3758 A5
3759 D2
3760 B4
3761 C4
3762 A4
3763 A4
3764 C4
3765 H2
3766 H1
3767 D4
3769 C5
3770 H2
3771 H1
3772 H2
3773 H1
3774 C2
3776 H1
3777 C5
3800 E4
3801 E4
3802 E4
3803 D4
3804 C3
3805 D4
3806 D4
3807 D4
3808 D4
3810 C3
3811 E4
3812 C3
3813 C2
3814 C2
3816 C3
3817 C3
3818 C3
3819 C3
3820 E4
3821 F4
3822 F4
3823 F3
3824 F3
3825 E3
3826 E3
3827 D4
3828 D2
3829 F3
3830 F4
3832 C3
3833 E4
3834 E4
3836 E2
3837 D2
3838 D2
3839 E3
3840 C3
3842 D2
3843 E2
3844 F1
3845 D2
3846 E2
3847 E2
3848 D3
3849 C3
3850 D1
3853 E4
3854 E3
3855 E3
3856 F4
3857 F4
3858 C2
3859 C2
3860 C2
3861 C2
3862 C4
3863 D2
3864 E4
3865 C4
3866 F3
3867 E4
3871 E2
3872 E3
3878 C3
3881 C3
3882 E2
3883 E2
3884 E3
3885 E2
3890 F4
3891 E2
4700 B2
4701 B2
4702 B2
4703 B2
4704 B1
4705 B1
4706 A3
4707 A3
4708 A3
4709 A3
4710 A3
4711 A3
4712 B3
4713 B3
4714 B3
4715 B4
4716 B3
4717 A3
4718 A4
4719 A4
4720 A4
4722 A4
4724 B4
4726 B4
4727 B4
4728 A4
4729 A4
4730 B4
4731 B4
4732 C5
4733 B3
4734 C4
4735 B5
4736 A5
4737 C5
4738 B5
4739 C4
4740 C5
4741 B4
4742 A5
4743 A5
4744 A5
4745 A5
4746 A5
4747 A5
4748 A5
4749 A5
4801 G1
4803 B2
4804 A1
4805 B5
4806 C4
4807 H3
4808 H3
4809 H3
4810 H4
4811 H4
4820 C4
4823 E3
4824 C5
4825 B4
4826 C3
4828 C3
4829 G4
4830 G3
4831 G3
4832 F3
4833 E3
4834 F4
4837 E3
4838 E3
4839 E3
4840 F3
4841 E3
4842 E3
4844 G3
4845 G4
4846 E4
4847 E4
4848 G4
4849 E3
4851 F3
4855 F1
4856 E4
4857 G1
4858 E1
4868 E1
4869 E2
4870 E2
4871 E2
4872 D2
4873 E2
4874 E2
4875 E2
4876 G2
4878 D2
4879 C3
4880 E3
4881 D2
4882 E4
4883 E4
4884 A2
4885 A2
4886 A2
4887 A2
4888 A2
4889 B2
4890 A2
4891 A2
4892 A3
4893 A2
4894 A3
4895 A3
4896 A3
4897 A3
4898 A3
4899 D2
6801 H2
6802 H1
6803 H2
6804 G3
6805 G2
6806 C4
6807 C4
6808 H2
6809 C2
6811 G2
6812 F2
7801 F3
7802 D3
7806 E3
7811 B4
7812 G2
7813 H2
7815 D4
7816 C2
7820 F2
7821 F2
7822 G2
7823 F2
1451 B5
1455 A4
2450 C1
2451 B1
2452 C2
2453 B1
2454 B1
2455 D2
2457 A2
2461 D4
2463 A3
2464 D4
2465 D4
2466 A3
2467 B4
2468 B4
2469 B4
2472 D3
3450 C1
3451 B1
3454 D2
3465 C1
3467 A3
3468 A3
3469 C4
3470 D3
3471 C4
3473 C4
3474 A3
3475 C4
3476 C4
3477 B4
3479 A2
3480 C4
3481 C4
3484 B4
3490 A4
3494 A2
3496 A4
3499 C1
4450 A4
6451 D4
7451 B3
7456 D4
7458 D1
Mapping
Copperside Componentside
