Philips LX600 - PCB Layout(Top View)

8-7
8-7

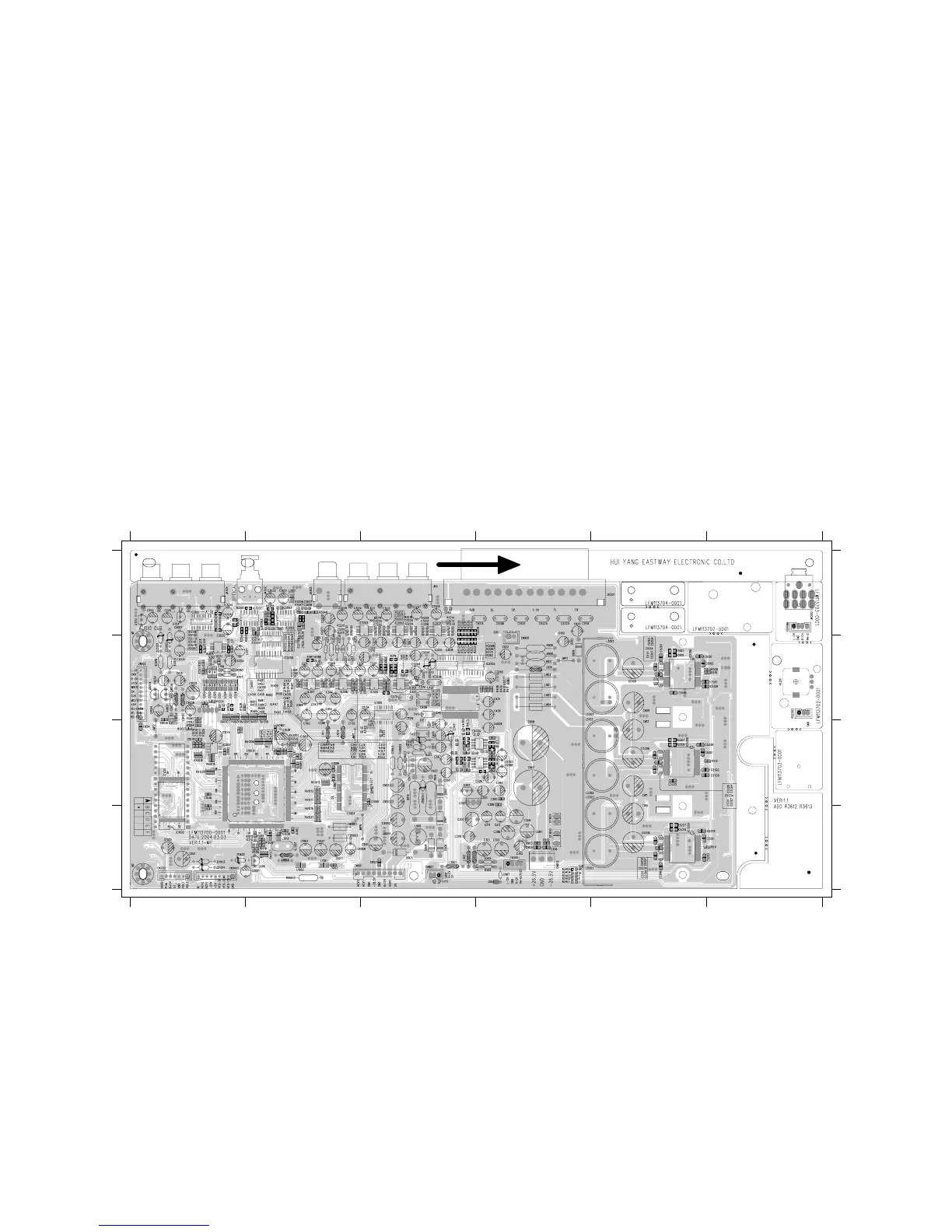

PCB LAYOUT - TOP VIEW
C301 D4
C302  D4
C305  D4
C306  D4
C307  D3
C308  D3
C309  D4
C311  D4
C312 D4
C325  A1
C326  A1
C327  B2
C328  B1
C333  B3
C334  B2
C335  C3
C336  C3
C339  C3
C340  C3
C343  B2
C344  B2
C345  B2
C346  B2
C347  C2
C348  C2
C351  C2
C355  B2
C356  C2
C357  B2
C358  C2
C362  C2
C364  B2
C368  B2
C369  B2
C370  B3
C371  B2
C393  C4
C394  C4
C395  C4
C396  C4
C401  B4
C406  B4
C408  C3
C409  C3
C410  B3
C411  C3
C412  C3
C413  C3
C426  B3
C427  B3
C428  B3
C456  B2
C457  B2
C467  B2
C468  B2
C566  C3
C567  C3
C902  C3
C905  D4
C906  D4
C907 C4
C908  C4
C909  B5
C910  D5
C911  C5
C912  C5
C915  B1
C916  D3
C920  B4
C922  B4
C925  A4
C952  D3
C953  D3
C954  C1
C960  A3
C987 D4
C1008 C2
C1022 D1
C1035 B2
C1036 C1
C1037 D2
C1038 D2
C1039 C2
C1041 D1
C1053 C2
C1062 D2
C1063 D2
C1066 C2
C1067 C2
C1069 C3
C1071 D2
C1072 C2
C1074 C1
C1076 C1
C1077 C1
C1078 C1
C1079 C1
C1082 C1
C1111 C2
C1112 C2
C1122 C3
C1122AC3
C1130 C3
C1132 C2
C1134 B3
C1136 B3
C2001 D2
C2611 D4
C3005 B1
C3007 A1
C3019 A1
C3020 A1
C3033 A2
C3035 B2
C3036 A2
C3037 A2
C3051 A2
C3053 A2
C3207 A3
C3208 A3
C3209 A2
C3210 A2
C3211 A3
C3212 A3
C3213 A3
C3214 A3
C3215 B3
C3216 B3
C3219 A2
C3220 A3
C3221 B3
C3222 B3
C3225 A3
C3226 A3
C3227 B3
C3228 B3
C3231 A2
C3232 A2
C3244 B3
C3246 B3
C3266 B4
C3285 A2
C4001 B2
C4002 B2
C4003 C3
C4004 C4
C4006 C4
C4007 B2
C4008 B2
C4009 B2
C4010 B2
C5101 B6
C5102 B5
C5104 D5
C5106 B5
C5107 D5
C5108 D5
C5111 B5
C5116 A4
C5120 B5
C5125 A4
C5129 B6
C5130 B5
C5134 B5
C5135 B5
C5201 D6
C5202 D6
C5204 B5
C5205 B5
C5205 B5
C5206 D5
C5207 B5
C5211 D5
C5216 A4
C5220 D5
C5225 A4
C5229 D6
C5234 D5
C5265 C4
C5266 C4
C5267 C4
C5301 C6
C5302 C6
C5304 C6
C5306 C5
C5307 C6
C5311 C6
C5316 A4
C5320 C6
C5325 A4
C5329 C6
C5330 C6
C5334 C6
C5335 C5
C9003 D3
C9005 D3
C9009 D2
C9012 D2
C9031 B1
C9034 B1
C9036 B1
C9038 B1
C9039 B1
CF1600D4
CF1601D4
CN102 B1
CN202 D1
CN901 D2
CN903 D4
CN906 B4
CN907 D3
CN2001 D1
CN3001 D4
D301  B1
D302  B1
D304  B1
D305  B1
D307  B1
D309  B1
D310  B1
D903  C3
D904  D3
D905  D3
D906 D3
D907  D3
D909  B4
FB1002 C2
FB9001 D2
FB9002 D2
IC210  D2
IC304  B1
IC305  B3
IC306  B2
IC307  B2
IC309  B3
IC401  B3
IC407  B2
IC409  B2
IC1002 D1
IC1003 C2
IC1004 D2
IC1007 C1
IC1010 B3
IC3001 A1
IC3002 A2
IC3201 A3
IC3202 A3
IC3203 A3
IC3205 B4
IC3206 B3
IC3207 A2
IC3208 B2
IC3209 B2
IC5100 B5
IC5200 D5
IC5300 C5
JK4  A3
JK302  A2
JK304  A1
JK305  A2
JK501  A5
JK5001 A6
JMP1  C2
JMP2  C1
JMP5  B4
JMP6 D3
L301  D4
L302  D3
L901  B4
L902  B4
L903  B4
L904  B4
L905  B4
L906  D3
L1003  D2
L1011 C2
L1012  C2
L1013  D2
L1021  D2
L1061  D2
L1062  D2
L1087  C2
L2601  D3
L3001 A2
L3201  B2
L5102  B5
L5103  C5
L5202  D5
L5203  C5
L5302  C5
L5303  B5
L9007  B1
L9032  B1
Q301  C3
Q302  C3
Q303  A1
Q304  A1
Q307  B1
Q9004 B1
Q9033 B1
Q9034 B1
R256  D2
R308  D4
R309  D4
R316 B3
R321  B3
R322  B3
R331  B1
R335  B1
R336  B1
R347  C3
R348  C3
R349  C3
R350  C3
R351  B1
R352  B1
R353  B3
R354  C3
R355  C2
R356  C2
R357 C2
R358  C2
R361  C2
R363  C2
R364  C2
R367  B2
R368  B2
R371  B2
R372  B2
R375  B4
R377  B1
R378  B3
R379  B3
R380  B1
R381  B3
R382  B3
R387  B2
R388  B2
R390  B4
R395  B3
R407  C3
R408  B4
R409  B4
R410  B4
R411  B4
R413  C3
R450  B2
R451  B2
R452  B2
R453  B2
R454  B2
R455  B2
R465  B2
R467  B2
R471 B2
R472  B2
R473  C3
R474  B2
R481  B2
R482  B2
R483  B2
R484  B2
R509  B6
R510  B6
R511  D6
R512  C6
R582  B2
R583  B2
R584  B2
R585  B2
R902  D4
R903  D4
R905  D2
R909  B4
R913  C3
R917  B4
R918  C3
R919  C3
R1007 C1
R1010 C2
R1012 D2
R1018 D2
R1019 D2
R1020 D2
R1021 B1
R1025 C1
R1035 B1
R1038 B1
R1077 C3
R1085 C2
R1086 C2
R1091 C1
R1092 B1
R1093 C1
R1094 C1
R1111 C2
R3019 B1
R3020 B1
R3032 B2
R3035 A1
R3036 B2
R3038 A2
R3040 B2
R3043 B2
R3047 A2
R3048 A2
R3056 A2
R3078 B1
R3079 B1
R3080 A1
R3081 B1
R3087 B4
R3088 B4
R3213 A3
R3214 A3
R3215 A2
R3216 A3
R3217 A3
R3218 A3
R3219 A3
R3220 A3
R3221 A2
R3222 A3
R3223 A3
R3224 A3

R3225 B3
R3227 A3
R3228 A3
R3229 A4
R3230 A3
R3231 B3
R3232 B3
R3233 B3
R3234 B3
R3235 A3
R3236 A3
R3237 B2
R3238 B2
R3239 A2
R3241 A1
R3242 A2
R3243 B2
R3244 B2
R3275 B2
R3278 B2
R3283 A2
R3285 A1
R3286 A2
R3401 D4
R3402 D4
R3403 D4
R3404 D4
R3405 D4
R3526 B3
R5107 B5
R5109 B5
R5207 D5
R5209 D5
R5307 C5
R5309 C5
R9012 C3
R9035 B1
R9036 B1
R9037 B1
RA1  C2
RA1005 C1
RA1006 C1
RA1007 C1
RA1009 C2
RA1010 C2
RA1011 C2
RA1013 C2
RA1015 C2
RA1016 D2
RA1017 C2
RA1018 C1

RA1019 C1

RA1020 C1

RA1021 D2

RA1023 D2

RA3201 C2

RB2002 B6

RB5001 A6

VL201  B6

XL1001 D2

ZD401  C3

ZD402  C3

ZD905  C3

ZD1013 D1

ZD1014 D1

ZD3001 B1

ZD3002 B1

ZD3201 B3

ZD3202 B3

123456
123456
A
B
C
D
A
B
C
D
