Philips MCD712/12 - Conexión de Corriente

13

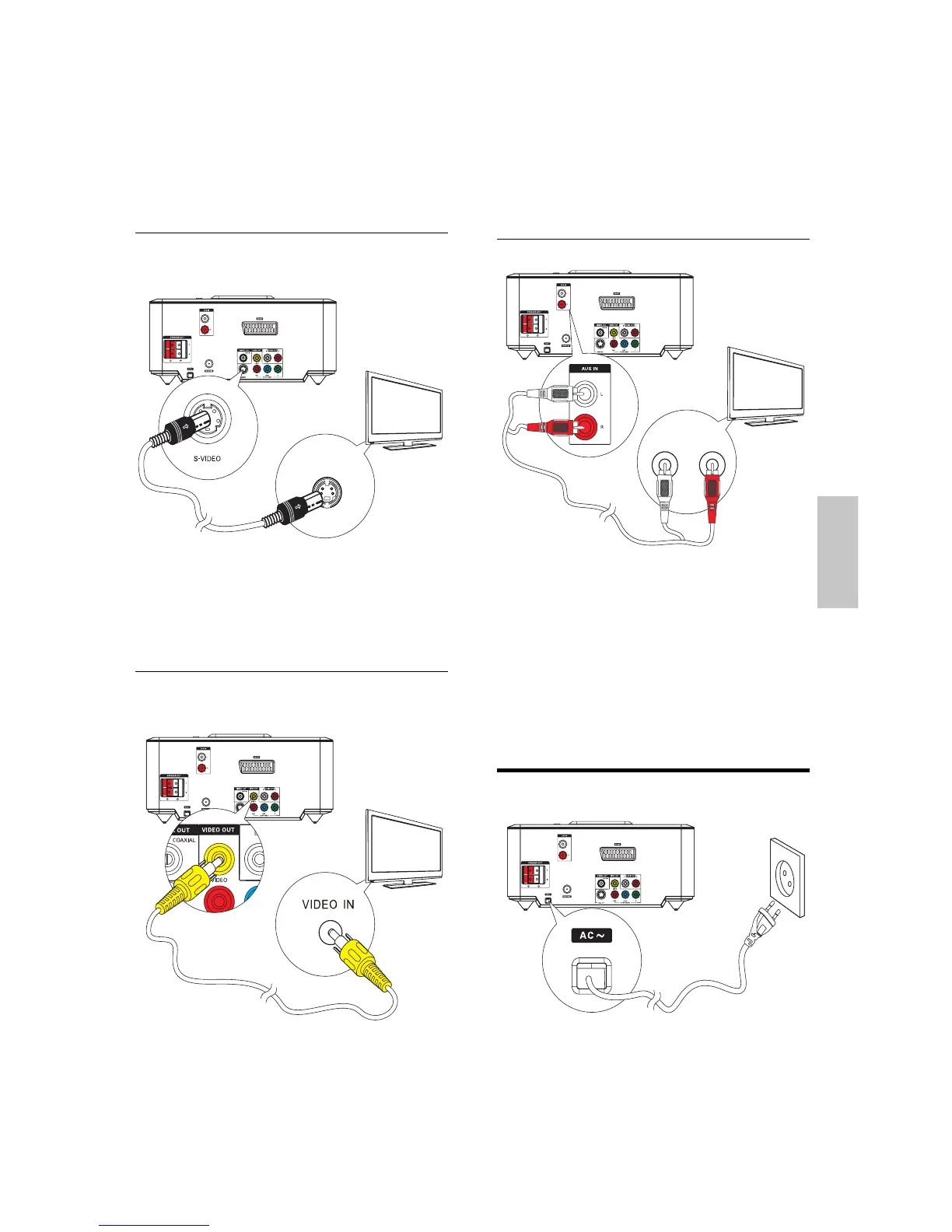

1 Conecte el cable de vídeo compuesto
suministrado a:
la toma • VIDEO OUT de esta unidad.
la toma de vídeo del televisor.•
Conexión de los cables de audio
1 Para reproducir sonido desde el televisor
mediante esta unidad, conecte los cables
de audio (rojo/blanco, no suministrados)
a:
las tomas • AUX IN L/R de esta
unidad.
las tomas de salida de audio del •
televisor.
Conexión de corriente
TV
L AUDIO OUT R
las tomas • VIDEO OUT ( Pr/Cr Pb/
Cb Y) de esta unidad.
las tomas de entrada de vídeo por •
componentes del televisor.
Opción 3: conexión mediante un
cable de S-vídeo
1 Conecte un cable de S-vídeo (no
incluido) a:
la toma • S-Video de la unidad.
la toma • S-Video del televisor.
Opción 4: conexión mediante cables
de vídeo por componentes
TV
S-VIDEO IN
TV
8
Español
ES
