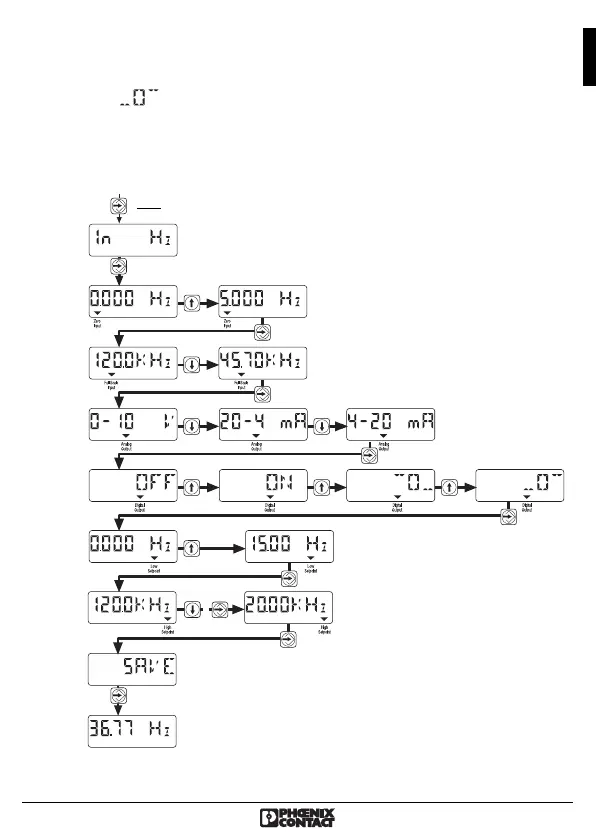

7.4. Beispiel: Konfiguration anhand eines Frequenzeingangssignales
Das Modul MCR-F-UI-DC realisiert folgende Funktionen:
Frequenzbereich: 5…45700 Hz, 3-Draht-NPN-Sensor
Ausgangssignal: 4…20 mA
Schaltverhalten: unterer Schaltpunkt ("High" auf "Low") bei 15 Hz
oberer Schaltpunkt ("Low" auf "High") bei 20 kHz
Einschaltverzögerung: 10 s
Ausschaltverzögerung: 5 s
Drahtbrucherkennungszeit: 1 s
+
Betriebsmodus
f-Eingang
Mess-
bereichs-
anfang
Mess-
bereichs-
ende
Analog-
ausgang
Schalt-
ausgang
unterer
Schalt-
punkt
oberer
Schalt-
punkt
Beispiel:
Betriebsmodus
kurz drücken
3-Draht-NPN
