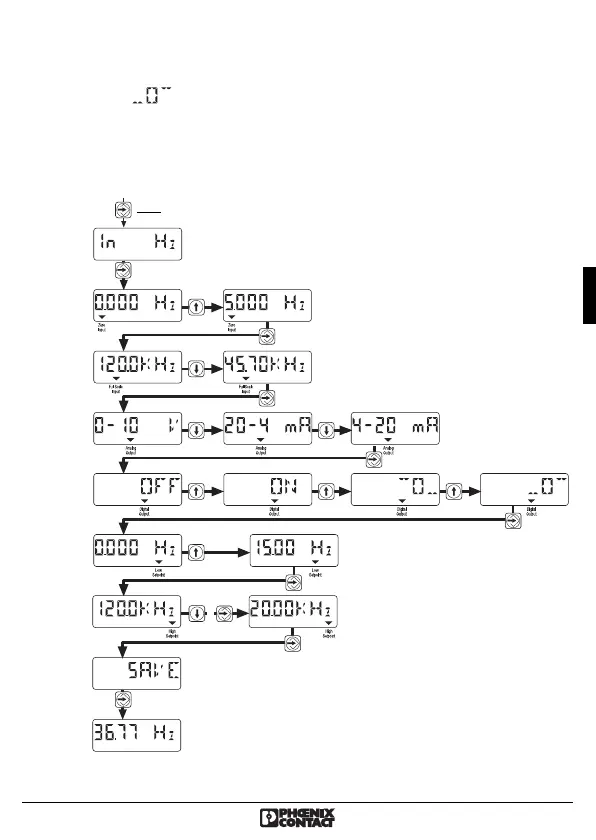

7.4. Ejemplo: configuración mediante una señal de entrada de frecuencia
El módulo MCR-F-UI-DC realiza las siguientes funciones:
Gama de frecuencias: 5…45700 Hz, sensor NPN de 3 conductores
Señal de salida: 4…20 mA
Comport. conmut.: punto inf. de conmut. ("High" a "Low") para 15 Hz
punto sup. de conmut. ("Low" a "High") para 20 kHz
Retardo de activación: 10 s
Retardo de desactivación: 5 s
Tiempo detec. rotura cable: 1 s
+
Modo de servicio
Entrada f
Comienzo
campo de
medida
Final
campo de
medida
Salida
analógica
Salida de
conmutación
Punto
inferior de
conmu-
tación
Punto
superior de
conmu-
tación
Ejemplo:
Modo de servicio
pulsar brevemente
3 conductores NPN
