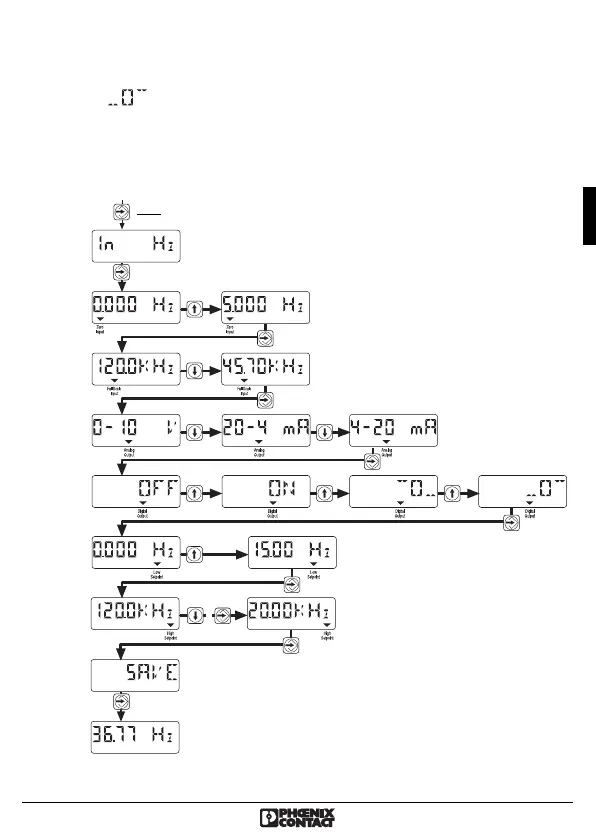

7.4. Exemple: configuration d’après un signal d’entrée fréquence
Le module MCR-f-UI-DC réalise les fonctions suivantes:
Plage de fréquence : 5…45700 Hz, capteur 3 fils NPN
Signal de sortie : 4…20 mA
Modalités de point de commutation inférieur ("High" à "Low") à 15 Hz
commutation : point de commutation supérieur ("Low" à "High") à 20 kHz
Temporis. enclenchement : 10 s
Temporisation coupure: 5 s
Durée détection rupture fil: 1 s
+
Mode fonctionnement
Entrée f
Origine
plage de
mesure
Fin de la
plage de
mesure
Sortie
analogique
Sortie
couplage
Point de
commutation
inférieur
Point de
commutation
supérieur
Exemple:
Mode fonctionnement
brève pression
3 fils NPN
