Phoenix Contact MCR-F-UI-DC User Manual

61

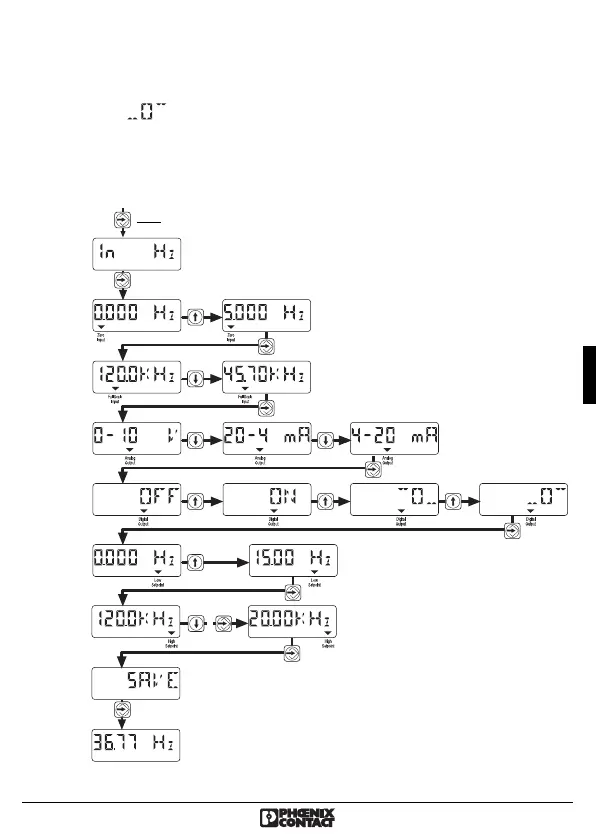

7.4. Пример: Конфигурация с помощью входного сигнала частоты
Модуль MCR-F-UI-DC реализует следующие функции:
Диапазон частот: 5…45700 Гц, 3-проводные датчики с выходом типа n-p-n
Выходной сигнал: 4…20 мА
Переходная
характеристика: нижняя точка переключения (»High» на «Low») при 15 Гц
верхняя точка переключения (»Low» на «High») при 20 кГц
Задержка включения: 10 с
Задержка выключения: 5 с
Время распознавания обрыва провода:1 с
+
Рабочий режим
f-входf-вход
Начало
измерительного
диапазона
Конец
измерительного
диапазона
Аналоговый
выход
Выходной
переключающий
контакт
Нижняя
точка
переключения
Верхняя
точка
переключения
Пример:
Рабочий режим
коротко нажать
3-проводн. датчик с выходом типа n-p-n
9000681_05_f_ui.book Seite 61 Freitag, 13. Mai 2011 3:21 15

Phoenix Contact MCR-F-UI-DC Specifications

General

Brand	Phoenix Contact
Model	MCR-F-UI-DC
Category	Transducer
Language	English
