6

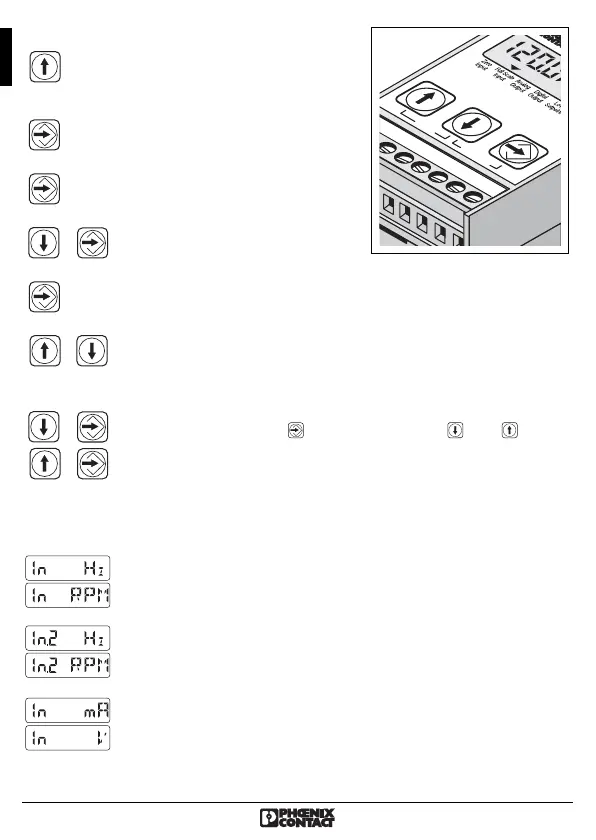

5. Funktionen der Folientastatur
Taster kurz drücken:
Der berechnete Ausgangswert wird
angezeigt. Ein erneutes Drücken schaltet
zum aktuellen Eingangsmesswert zurück.
Taster kurz betätigen (< 0.5 sec):
Schaltet das Modul in den Editiermodus
für Frequenz-Eingangssignale
Taster min. 2 Sekunden betätigen:
Schaltet das Modul in den Editiermodus
für Analog-Eingangssignale
Taster zusammen kurz betätigen (< 0,5 sec.):
Schaltet das Modul in den erweiterten
Editiermodus
Übernimmt im Editiermodus die aktuelle Einstellung und
wechselt automatisch zum nächsten Wert.
Taster zusammen kurz betätigen:
Beendet den Editiermodus, ohne eventuell getätigte Einstellungen
zu speichern.
Sonderfunktion der Taster im Editiermodus
Im Editiermodus für Impuls-Eingangssignale und für Analog-Eingangssignale bewirkt
das Tippen auf die Enter-Taste zusätzlich zu den Tastern bzw. ein
beschleunigtes abwärts- bzw. aufwärtszählen.
Durch Unterbrechen des Tastendrucks und anschließendes Tippen ist eine
Feineinstellung möglich.
6. Darstellung im LCD-Display
6.1. Darstellung im Einstellbereich
Frequenz-Eingang für NAMUR, 2-, 3- und 4-Draht-Sensoren,
inkrementale Drehgeber mit Gegentakt und HTL-Ausgangssignal und Dry Contact.
Die Einstellung erfolgt optional in Hz/kHz oder Umdrehung pro Minute (RPM),
kRPM [Displayanzeige: kRM] / MRPM [Displayanzeige: MRM].
Frequenzeingang für NAMUR-Sensoren mit Drahtbruch und Kurzschlusserkennung.
Die Einstellung erfolgt optional in Hz/kHz oder RPM/ kRPM [Displayanzeige: kRM] /
MRPM [Displayanzeige: MRM].
Stromeingang 0…20 mA
Spannungseingang 0…10 V
ext. Mode
R
e
s
e
t
Edit
Display
234 5678
+
+
+
+
9000681_05_f_ui.book Seite 6 Freitag, 13. Mai 2011 3:21 15
