31

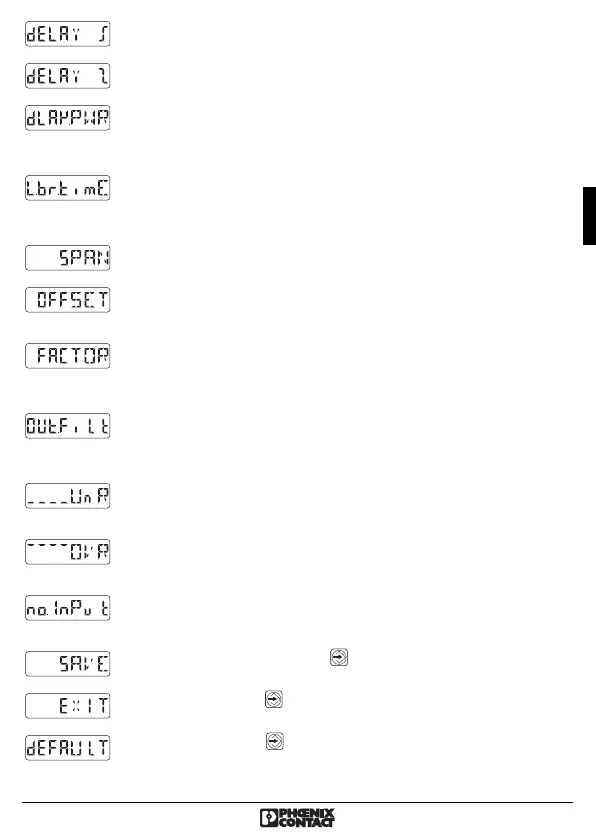

Temporisation de l’enclenchement de la sortie de couplage.
(Plage de réglage 0…30 s, valeur par défaut = 0,00 s)
Temporisation de la coupure de la sortie de couplage.
Plage de réglage 0…30 s, valeur par défaut = 0,00 s)
Réglage de la temporisation de POWER ON (sortie de couplage)
(Plage de réglage 0…30 s, valeur par défaut = 1,00 s).
Pendant ce laps de temps, la sortie ne répond pas aux événements. Cette fonction
n’est active que juste après le branchement de la tension d’alimentation.
Réglage de la durée de détection d’une rupture de fil
(Plage de réglage 0,2…10,1 s, valeur par défaut = 10,1 s).
Si, pendant ce laps de temps, aucun signal d’entrée n’est détecté, le texte "no Input"
s’affiche sur le display et les sorties se comportent en fonction de leur réglage.
Réglage du gain
(Plage de réglage 75…125 %, valeur par défaut = 100 %)
Réglage du point zéro en fonction du signal de sortie sélectionné
précédemment : (plage de réglage -5…+5 mA / -2,5…+2,5 V;
valeur par défaut = 0 mA / 0 V)
Réglage du facteur de graduation de 0,1 à 9999 (valeur par défaut = 1,0). Des tâches
de positionnement lent requièrent des disques perforées à divisions multiples
(facteur > 1). La mesure de la vitesse de rotation d’un moteur sur un engrenage exige
un petit facteur de graduation (facteur < 1).
Réglage de la plage de filtrage de la sortie analogique en cas d’utilisation de fréquen-
ces comme grandeur d’entrée (plage de réglage 1 à 15).
Cette fonction ne peut être configurée que par l'intermédiaire du clavier à mem-
brane.
Réglage de la valeur de sortie analogique en cas de dépassement du seuil inférieur de
la plage de mesure
(plage de réglage 0,00 à 24,00 mA, ou 0,00 à 12,00 V).
Réglage de la valeur de sortie analogique en cas de dépassement du seuil supérieur
de la plage de mesure
(plage de réglage 0,00 à 24,00 mA, ou 0,00 à 12,00 V).
Réglage de la valeur de sortie analogique en cas de rupture de fil ou d’absence de si-
gnal d’entrée
(plage de réglage 0,00 à 24,00 mA, ou 0,00 à 12,00 V).
Enregistrer. Une pression sur la touche permet d’enregistrer les
paramètres réglés.
Une pression sur la touche permet de sortir du mode réglage sans enregistrer les
paramètres réglés.
Une pression sur la touche permet de remplacer les réglages actuels par les va-
leurs par défaut. Mais cela n’influe pas sur les paramètres de l’entrée fréquence et de
l’entrée analogique.
