Phoenix Contact MCR-F-UI-DC User Manual

66
Anschlusstechnik (Fortsetzung) / Connection Technology (continuation) /
Technique de raccordement (suite) / Técnica de conexión (continuación) /
Способ
подключения (продолжение)
• Versorgung des Signalgebers extern
• External supply of signal generator
• Alimentation du transmetteur de signal
depuis l’extérieur
• Alimentación externa del emisor de señales
• Питание датчика от внешней сети
1
2
3
4
5
6
7
8
+8,2 V
NAMUR
IN
fIN
GND1
NPN
PNP
+15 V
UIN
IIN
MCR-f-UI-DC
15 V/25 mA
1
2
3
4
5
6
7
8
+8,2 V
NAMUR
IN
fIN
GND1
NPN
PNP
+15 V
UIN
IIN
MCR-f-UI-DC
U
B
= 5-30 V DC
U
B
=0VDC
• Versorgung des Signalgebers aus dem Modul
• Supply of signal generator from the module
• Alimentation du transmetteur de signal à partir du
module
• Alimentación del emisor de señales desde el módul
o
• Питание датчика от модуля
Питание от внешней сети может подаваться
с помощью клемм 9 +24 В пост.тока и 0 GND.
Развязка трех цепей при этом не требуется!
Обязательно необходимо соединить клеммы 4
GND1 и 0 GND!

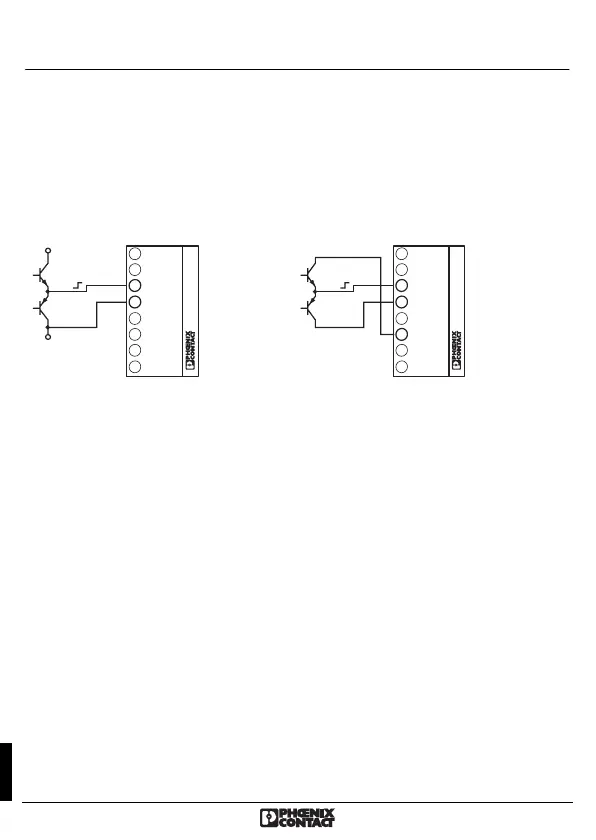

Inkrementaler Drehgeber mit Gegentakt:
Incremental encoder with push-pull:
Encodeur incrémental symétrique:
Codificador rotatorio incremental con contrafase:
Инкрементный датчик угла поворота с двухтактной цепью:
La alimentación externa se puede derivar también de
los bornes 9 +24VDC y 0 GND. Sin embargo, de
esta manera se anula una separación de 3 vías.
¡La conexión del borne 4 GND1 al borne 0 GND tie-
ne que efectuarse incondicionalmente!
L’alimentation externe peut également être prélevée sur
les bornes 9 +24VDC et 0 GND.
Mais, dans ce cas, l’isolation triple n’est plus assurée!
Il faut impérativement relier la borne 4 GND1 à la borne
0 GND!
The external supply can also be picked off from
terminals 9 +24VDC and 0 GND.
3-way isolation is then no longer provided.
The connection from terminal block 4 GND1 to
terminal block 0 GND is essential!
Die externe Versorgung kann auch von den Klemmen
9 +24VDC und 0 GND abgegriffen werden.
Eine 3-Wege-Trennung ist dann aufgehoben!
Die Verbindung von Klemme 4 GND1 auf Klemme
0 GND ist unbedingt erforderlich!
9000681_05_f_ui.book Seite 66 Freitag, 13. Mai 2011 3:21 15
