Phoenix Contact PSR-TRISAFE-S Manual

42

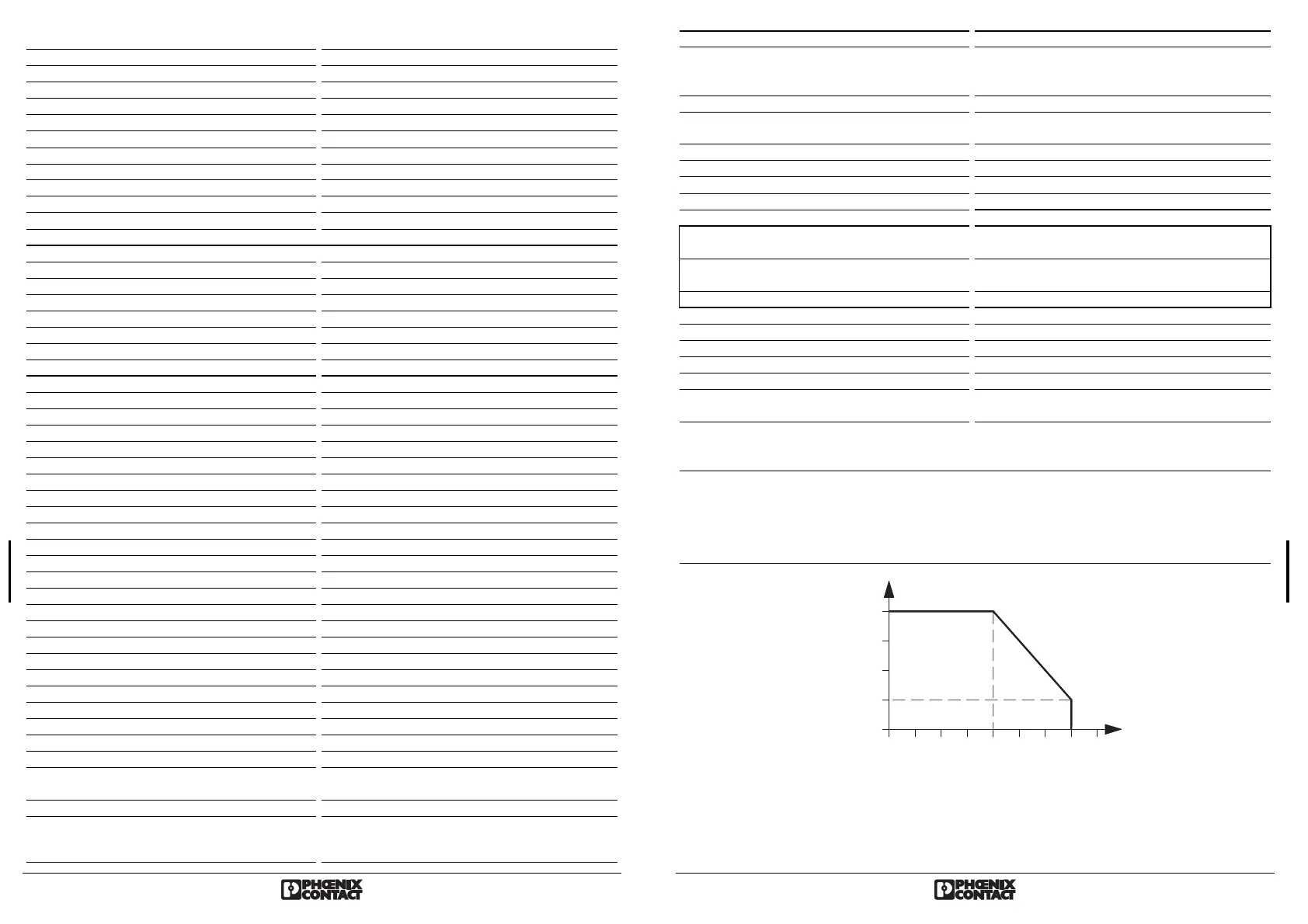

7. Dati tecnici PSR-TRISAFE-S
Tipo di connessione
Morsetto a innesto Codice PSR-SCP-24DC/TS/S 2986229
Morsetto a molla a innesto Codice PSR-SPP-24DC/TS/S 2986232
Dati di ingresso logica
Tensione nominale d'ingresso U
N
24 V DC (A1/A2)
Range ammesso 0,85 - 1,1 x U
N
Tip. corrente assorbita a U
N
200 mA
Tip. corrente d'inserzione e di riavvio 250 mA
Massimo tempo di risposta < 30 ms
Copertura di interruzioni di tensione 20 ms
Tempo di ripristino/Riavvio < 5 ms
LED di diagnosi e di stato 4 LED (verde, rosso)
Ingressi (IN)
Numero ingressi protetti 20 (fino a SIL 3/IEC 62061)
Tensione nominale 24 V DC (verso massa A2)
Tip. corrente assorbita a U
N
4 mA
Livello di segnale a "0" < 5 V
Livello di segnale a "1" > 11 V
Ritardo d'ingresso < 35 ms
LED di diagnosi e di stato 20 LED (verde)
Dati di uscita
Uscite semiconduttore protette 4 (Cat. 4 / EN 13849-1 / EN 954)
Uscite di commutazione a massa 2
Tensione nominale 24 V DC (24 V / 0 V)
Range ammesso 0,85 - 1,1 x U
N
Corrente limite permanente 2 A (v. derating)
Max. carico capacitivo 1 μF
Max. carico induttivo 1 H
Impulsi di disattivazione < 1 ms
Protezione contro il corto circuito sì, verso massa
Tensione residua a "0" < 1,2 V
LED di diagnosi e di stato 4 LED (verde)
Uscite di trigger
Numero 2
Tensione nominale 24 V DC (A1/A2)
Corrente limite permanente 100 mA
Impulsi di disattivazione < 1 ms
Protezione contro il corto circuito sì
Uscite di segnalazione
Numero 4
Tensione nominale 24 V DC (A1/A2)
Corrente limite permanente 100 mA
Protezione contro il corto circuito sì
Dati generali
Temperatura ambiente ammessa Funzionamento da - 20 °C fino a + 55 °C
Stoccaggio da - 20 °C fino a + 70 °C
Rapporto ciclo di esercizio 100% ED
Grado di protezione a norma Custodia
VDE 0470-Parte 1 Morsetti di connessione
Punto di installazione
IP20
IP20
minimo IP54
43
Dati generali
Separazione galvanica Sì, tra l'alimentazione di tensione per la logica
(A1/A2) e l'alimentazione di tensione delle uscite
protette (24V/0V)
Protezione contro le sovratensioni diodo soppressore
Distanze di isolamento in aria e linee di fuga
fra i circuiti
a norma DIN EN 50178:1998-04 1
isolamento di base
Tensione nominale 50 V
Tensione nominale impulsiva 0,8 kV
Grado di inquinamento 2
Categoria di sovratensione III
Posizione di installazione orizzontale
Dimensioni (L / H / P) PSR-SCP-... (67,5 / 114,5 / 99) mm
PSR-SPP-... (67,5 / 114,5 / 112) mm
Sezione conduttore Connessione a vite 0,2 - 2,5 mm
2
(AWG 24-12)
Collegamento a molla 0,2 - 1,5 mm
2
(AWG 24-16)
Materiale custodia poliammide PA non rinforzato
Dati tecnici di sicurezza
Categoria a norma EN 954-1 4
Performance Level a norma ISO 13849-1 e
SILCL a norma IEC 62061 3
Safety Integrity Level (SIL) a norma IEC 61508 3
Dati tecnici a norma ISO 13849
1) 2)
MTTF
D
[anni] 8324
Dati tecnici a norma IEC 61508 (62061)
1) 2)
PFH [1/h] 1,37x10
-8
Intervallo Proof-Test (T
1
) [mesi] 20 anni
3)
1)
I dati sono validi solo se la funzione di sicurezza è richiesta almeno una volta l'anno.
2)
Base di calcolo: d
op
= 365,25 d; h
op
= 24 h; t
cycle
= 3600 s;
B10d (AC15 5 A) = 70000; percentuale SIL = 15 %.
3)
Dal momento che tutti i test diagnostici vengono eseguiti durante il funzionamento, si prende in
considerazione la durata per l'intervallo Proof-Test.
0
2
1,5
1
0,5
025 30 35 40 4550 55 60
Temperatura ambiente [°C]
Uscita corrente cumulativa Ox [A]
Curva derating:
