52

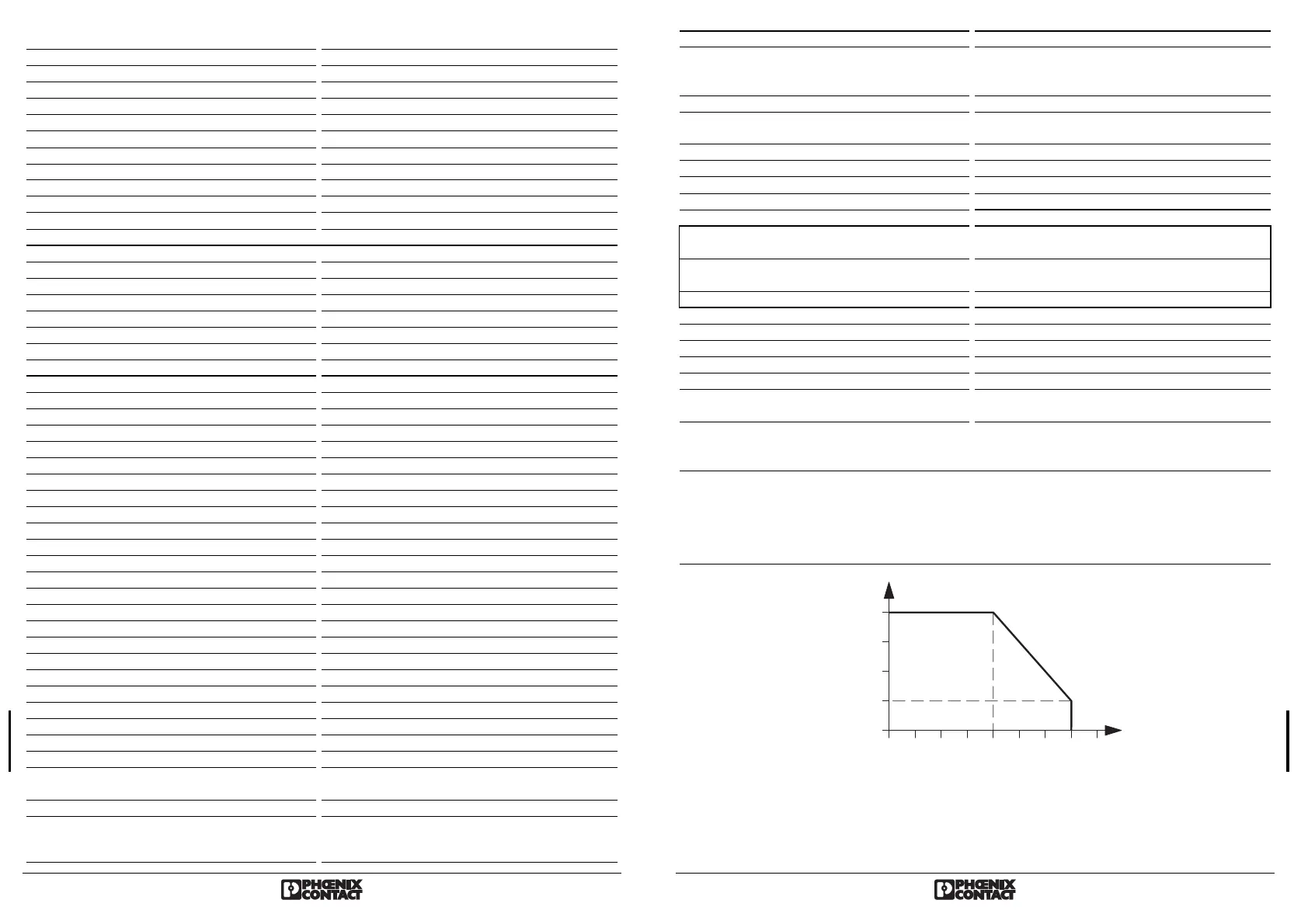

7. Datos técnicos PSR-TRISAFE-S
Tipo de conexión
Borne de tornillo enchufable Código PSR-SCP-24DC/TS/S 2986229
Borne de resorte enchufable Código PSR-SPP-24DC/TS/S 2986232
Datos de entrada Lógica
Tensión nominal de entrada U
N
24 V DC (A1/A2)
Margen admisible 0,85 - 1,1 x U
N
Absorción de corriente típica para U
N
200 mA
Corriente de cierre y de nuevo arranque típica 250 mA
Tiempo de reacción máximo < 30 ms
Puenteo de fallos de tensión 20 ms
Tiempo de recuperación nuevo arranque < 5 ms
Indicación de estado 4 LED (verde, rojo)
Entradas (IN)
Número de entradas seguras 20 (hasta SIL 3/IEC 62061)
Tensión nominal 24 V DC (respecto a masa A2)
Absorción de corriente típica para U
N
4 mA
Nivel de señal con "0" < 5 V
Nivel de señal con "1" > 11 V
Retardo de entrada < 35 ms
Indicación de estado 20 LED (verde)
Datos de salida
Salidas seguras por semiconductor 4 (cat. 4/EN 13849-1/EN 954)
Salidas de conmutación de masa 2
Tensión nominal 24 V DC (24 V/0 V)
Margen admisible 0,85 - 1,1 x U
N
Corriente constante límite 2 A (ver decrecimiento)
Carga capacitiva máx. 1 μF
Carga inductiva máx. 1 H
Impulsos de desconexión < 1 ms
Protección contra cortocircuito sí, respecto a masa
Tensión residual con "0" < 1,2 V
Indicación de estado 4 LED (verde)
Salidas de ciclo
Número 2
Tensión nominal 24 V DC (A1/A2)
Corriente constante límite 100 mA
Impulsos de desconexión < 1 ms
Protección contra cortocircuito sí
Salidas de aviso
Número 4
Tensión nominal 24 V DC (A1/A2)
Corriente constante límite 100 mA
Protección contra cortocircuito sí
Datos generales
Temperatura ambiente admisible Servicio - 20 °C hasta + 55 °C
Almacenamiento - 20 °C hasta + 70 °C
Tipo de funcionamiento nominal régimen permanente
Grado de protección según Carcasa
VDE 0470 parte 1 Bornes de conexión
Lugar de montaje
IP20
IP20
mínimo IP54
53
Datos generales
Separación galvánica Sí, entre la fuente de alimentación para el sistema
lógico (A1/A2) y la fuente de alimentación para las
salidas seguras (24 V/0 V)
Protección contra sobretensiones Diodo supresor
Líneas de fuga y espacios de aire entre los
circuitos
según DIN EN 50178:1998-04 1
Aislamiento básico
Tensión de dimensionamiento 50 V
Tensión transitoria de dimensionamiento 0,8 kV
Grado de suciedad 2
Categoría de sobretensiones III
Posición de montaje Horizontal
Dimensiones (ancho/alto/profundo) PSR-SCP-... (67,5 / 114,5 / 99) mm
PSR-SPP-... (67,5/114,5/112) mm
Sección de conductor Conexión por tornillo 0,2 - 2,5 mm
2
(AWG 24 - 12)
Conexión por resorte 0,2 - 1,5 mm
2
(AWG 24-16)
Material de la carcasa Poliamida PA sin reforzar
Parámetros técnicos de seguridad
Categoría según EN 954-1 4
Performance Level según ISO 13849-1 e
SILCL según IEC 62061 3
Safety Integrity Level (SIL) según IEC 61508 3
Parámetros según ISO 13849
1) 2)
MTTF
D
[años] 8324
Parámetros según IEC 61508 (62061)
1) 2)
PFH [1/h] 1,37 x 10
-8
Intervalo del Proof Test (T
1
) [meses] 20 años
4)
1)
Los datos son válidos solamente si la función de seguridad se solicita por lo menos una vez al año.
2)
Base de cálculo: d
op
= 365,25 d; h
op
= 24 h; t
cycle
= 3600 s;
B10d (AC15 5 A) = 70000; porcentaje de SIL = 15%.
3)
Puesto que todas las pruebas de diagnóstico se realizan durante el servicio, se acepta la vida útil
para el intervalo de la prueba funcional (Proof Test).
0
2
1,5
1
0,5
025 30 35 40 4550 55 60
Temperatura ambiente [°C]
Corriente suma
salida Ox [A]
Curva derating:
