Modulo di sicurezza configurabile PSR-TRISAFE-S
I0
P
W
R
DATA
ER
R
CONF
I8
I4
I12
I1
I9
I5
I13
I2
I10
I6
I14
I3
I11
I7
I15
O
0
I16
O
1
I17
O
2
I18
O
3
I19
A1
A1
A2
A2
24V
0V
O
0-
01-
T0
T0
T1
T1
M
1
M
2
M
3
M
0
CONF
STICK
CONFIRM

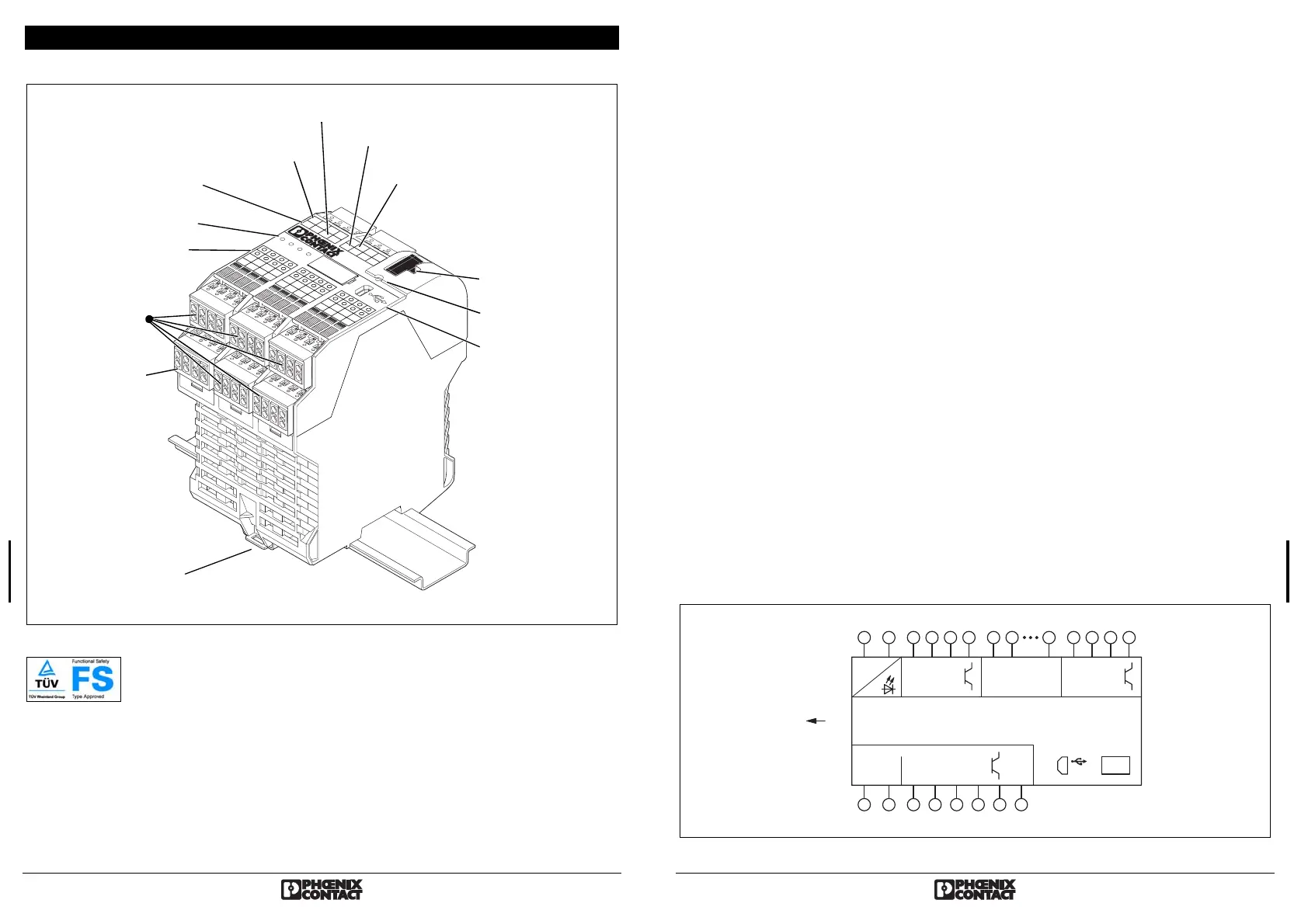

LED di stato
Piedino di fissaggio su
guida di montaggio
PSR-SPP-24DC/TS/S
LED per la
visualizzazione dello
stato su ingressi/uscite
protetti
IFS-CONFSTICK
Pulsante "Confirm"
Fig. 1
Uscite protette
Connessione USB
Ingressi protetti
M0...M3: uscite di segnalazione non
protette
T0...T1: Cicli di test per
identificazione cortocircuiti trasversali
A1/A2: tensione di alimentazione per logica
24V/0V: tensione di
alimentazione in uscita
Uscite di commutazione a massa
mo
ogaz
one:
1. Descrizione sintetica
PSR-TRISAFE-S è un modulo di sicurezza
completamente configurabile, dotato di venti
ingressi protetti e quattro uscite protette. In
aggiunta sono disponibili quattro uscite di
segnalazione, due uscite di trigger e due uscite di
commutazione a massa.
mo
u
o
s
curezza va
u
a
vers
spos
v
protezione tra cui ad esempio pulsanti per arresto di
emergenza o porte di protezione. Le funzioni di
sicurezza necessarie sono completamente
configurabili grazie al software SAFECONF.
Il modulo può essere impiegato in circuiti di
corrente protetti a norma EN 60204-1 ed è indicato
fino a:
- Categoria 4 (EN 954-1)
- SIL 3 (IEC 61508)
- SILCL 3 (IEC62061)
- PLe (ISO 13849-1)
UL Listed/CUL Listed
(richiesta)
35
2. Istruzioni di sicurezza:
3. Funzione
Il dispositivo viene alimentato con una tensione di esercizio di 24 V DC. Dopo aver applicato la tensione
d'ingresso in A1 e A2 per l'alimentazione logica, e 24V e 0V per l'alimentazione delle uscite, il dispositivo
è pronto e può essere configurato con il software SAFECONF.
Il comando delle quattro uscite digitali protette avviene dopo l'analisi dei segnali in ingresso in funzione
della configurazione con cui il software SAFECONF è stato creato e caricato nel modulo di sicurezza
PSR-TRISAFE-S attraverso l'interfaccia USB.
Opzionalmente, due delle uscite protette possono commutare la massa di un carico a un canale
(ad esempio di un'elettrovalvola).
PSR-TRISAFE-S è dotato inoltre di quattro uscite di segnalazione digitali non protette (da M0 a M3), con
cui è ad esempio possibile comandare un PLC o sistemi di segnalazione non protetti.
I due cicli di test asincroni in T0 e T4 consentono un'identificazione sicura dei cortocircuiti trasversali sugli
ingressi dell'unità di controllo.
Tutti i morsetti di connessione sono a innesto. I singoli blocchi di morsetti sono muniti di codifica
meccanica per evitare di scambiarli o di inserirli sfasati tra loro. A scelta, PSR-TRISAFE è disponibile con
collegamenti a vite o a molla.
• Attenersi alle norme di sicurezza previste
dal settore elettrotecnico e dall'associazione
per la prevenzione degli infortuni sul lavoro.
• Il mancato rispetto delle norme di sicurezza
può comportare infortuni gravi o letali alle
persone e danni materiali notevoli.
• Solo un elettricista specializzato può
svolgere le operazioni di messa in funzione,
montaggio, modifica ed espansione.
• Funzionamento in armadio di comando
chiuso.
• Prima di iniziare le operazioni scollegare il
dispositivo dall'alimentazione di tensione.
• In caso di arresto di emergenza impedire il
riavvio automatico della macchina da parte
di un'unità di controllo di livello superiore.
• Durante il funzionamento alcune parti delle
apparecchiature elettriche sono sotto
tensione.
• Non rimuovere le coperture di protezione
dalle apparecchiature elettriche durante il
funzionamento.
• Sostituire immediatamente il dispositivo
dopo il primo guasto.
• Solo il costruttore o una persona autorizzata
da quest'ultimo può effettuare riparazioni
sul dispositivo, in particolare aprendone la
custodia. La mancata osservanza di questo
punto comporta il decadimento della
garanzia.
• Conservare il manuale d'uso.
A1 A2 T0
24V 0V O0 O1 O2 O3 O0- O1-
T0 T1 T1 I0 I1 I19 M0 M1 M2 M3
TBUS
NON-SAFE
POWER
24V DC
POWER
24V DC
TEST PULSE MONITORING
OUTPUT OUTPUTSAFE INPUT
LOGIC
SAFE OUTPUT
USB
CONF
STICK
Diagramma a
blocchi:
Fig. 2
