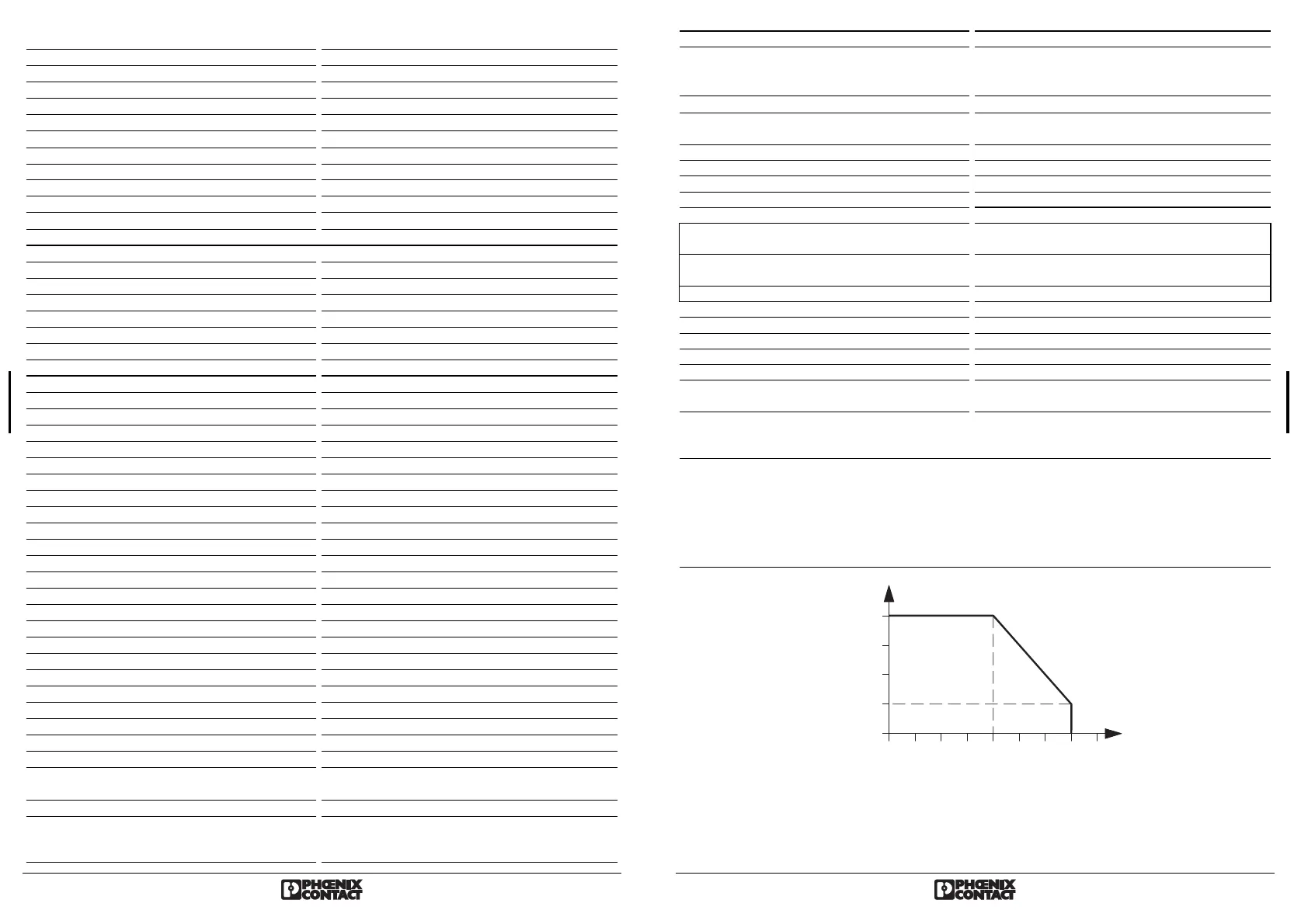

7. Données techniques PSR-TRISAFE-S
Type de raccordement
Bloc de jonction à vis enfichable Réf. PSR-SCP-24DC/TS/S 2986229
Bloc de jonction à ressort enfichable Réf. PSR-SPP-24DC/TS/S 2986232
Données d'entrée logique
Tension nominale d’entrée U
N
24 V CC (A1/A2)
plage admissible 0,85 - 1,1 x U
N
Courant d'entrée typ. pour U
N
200 mA
Courant typique d'enclenchement et de 250 mA
Temps de réponse maximum < 30 ms
Shuntage des creux de tension 20 ms
Temps de réarmement Redémarrage < 5 ms
Affichage d'état 4 LED (vert, rouge)
Entrées (IN)
Nombre d'entrées sécurisées 20 (jusqu'à SIL 3 / CEI 62061)
Tension nominale 24 V CC (par rapport à la masse A2)
Courant d'entrée typ. pour U
N
4 mA
Niveau de signal pour "0" < 5 V
Niveau de signal pour "1" > 11 V
Retard d'entrée < 35 ms
Affichage d'état 20 LED (vert)
Données de sortie
Sorties à semi-conducteurs sécurisées 4 (cat. 4 / EN 13849-1 / EN 954)
Contacts de masse 2
Tension nominale 24 V CC (24 V / 0 V)
Plage admissible 0,85 - 1,1 x U
N
Intensité permanente limite 2 A (cf. Déclassement)
Charge capacitive max. 1 μF
Charge inductive max. 1 H
Impulsions de déconnexion < 1 ms
Protection contre les courts-circuits oui, par rapport à la masse
Tension résiduelle pour "0" < 1,2 V
Affichage d'état 4 LED (vert)
Sorties fréquence d'horloge
Nombre 2
Tension nominale 24 V CC (A1/A2)
Intensité permanente limite 100 mA
Impulsions de déconnexion < 1 ms
Protection contre les courts-circuits oui
Sorties de signalisation
Nombre 4
Tension nominale 24 V CC (A1/A2)
Intensité permanente limite 100 mA
Protection contre les courts-circuits oui
Caractéristiques générales
Température ambiante de service admissible - 20 °C à + 55 °C
Stockage - 20 °C à + 70 °C
Mode de fonctionnement nominal 100 %
Indice de protection selon Boîtier
VDE 0470 partie 1 Blocs de jonction
Emplacement pour le montage
IP20
IP20
IP54 au minimum
33
Caractéristiques générales
Isolation galvanique oui, entre la tension d'alimentation pour la logique
(A1/A2) et la tension d'alimentation pour les sorties
sécurisées (24V / 0V)
Protection antisurtension Diode zéner
Distances dans l'air et lignes de fuites entre les
circuits
selon DIN EN 50178:1998-04 1
Isolation de base
Tension de référence 50 V
Tension de choc assignée 0,8 kV
Degré d'encrassage 2
Catégorie de surtension III
Position de montage horizontal
Dimensions (l / H / P) PSR-SCP-... (67,5 / 114,5 / 99) mm
PSR-SPP-... (67,5 / 114,5 / 112) mm
Section de conducteur raccordement vissé 0,2 - 2,5 mm
2
(AWG 24-12)
Connexion à ressort 0,2 - 1,5 mm
2
(AWG 24-16)
Matériau du boîtier Polyamide PA non renforcé
Caractéristiques de sécurité
Catégorie selon EN 954-1 4
Niveau de performance selon ISO 13849-1 e
SILCL selon CEI 62061 3
Niveau de sécurité intégrée (SIL) selon CEI 3
Caractéristiques selon ISO 13849
1) 2)
MTTF
D
[ans] 8324
Caractéristiques selon CEI 61508 (62061)
1) 2)
PFH [1/h] 1,37x10
-8
Intervalle de test de fonctionnement (Proof-Test) 20 ans
3)
1)
Ces indications s'appliquent seulement si la fonction de sécurité est demandée au moins
une fois par an.
2)
Base du calcul : d
op
= 365,25 d; h
op
= 24 h; t
cycle
= 3600 s;
B10d (AC15 5 A) = 70000; pourcentage du SIL = 15 %.
3)
Tous les essais de diagnostic étant réalisés en cours de fonctionnement, la durée de vie
pour l'intervalle de test de fonctionnement est reprise.
0
2
1,5
1
0,5
025 30 35 40 4550 55 60
Température ambiente [°C]
Courant cumulé sortie Ox [A]
Courbe de derating :
