6.3. Interface USB
Avant le raccordement du module de sécurité PSR-TRISAFE-S au
PC de configuration, le logiciel de configuration SAFECONF doit être
installé avec les pilotes USB correspondants pour le module de
sécurité.
Via l'interface USB (Standard USB 2.0), la communication entre le module de
sécurité PSR-TRISAFE-S et le logiciel de configuration SAFECONF est
établie.
Ceci comprend
• le téléchargement des données de configuration (c'est-à-dire les données
de projet SAFECONF),
• Le téléchargement facultatif de la configuration, pour pouvoir l'ouvrir dans SAFECONF en tant que
projet et la traiter si besoin est,
• la lecture de valeurs à partir du module de sécurité en cours de fonctionnement et l'affichage des
valeurs lues dans l'éditeur de liens de SAFECONF (mode en ligne),
• le forçage des signaux sur la commande de sécurité en cours à des fins de mise en service (mode mise
en service non sécurisée).
Installation des pilotes USB
Après le raccordement du câble USB (connecteur Mini-USB, 5 pôles), le PC configuré correspondant
détecte automatiquement le module de sécurité.
Lors du premier raccordement du module de sécurité PSR-TRISAFE-S au PC de configuration, vous
devez installer les pilotes USB requis.
Pour cela, l'assistant de recherche de nouveaux matériels s'affiche.
• A la question concernant la création d'une liaison avec Windows Update, sélectionner le point "Non,
pas cette fois".
• Procéder ensuite à l'installation des pilotes USB pour PSR-TRISAFE : confirmer avec "Suivant".
• Dans la fenêtre de fin de l'assistant, terminer la procédure en confirmant avec le bouton "Terminer".
Lorsque le logiciel de configuration SAFECONF est démarré, il détecte l'état du module de sécurité et
l'indique dans la barre d'état en bas à droite.
I
9
I10
I11
I
18
I19
M3
C
O
N
FI
R
M

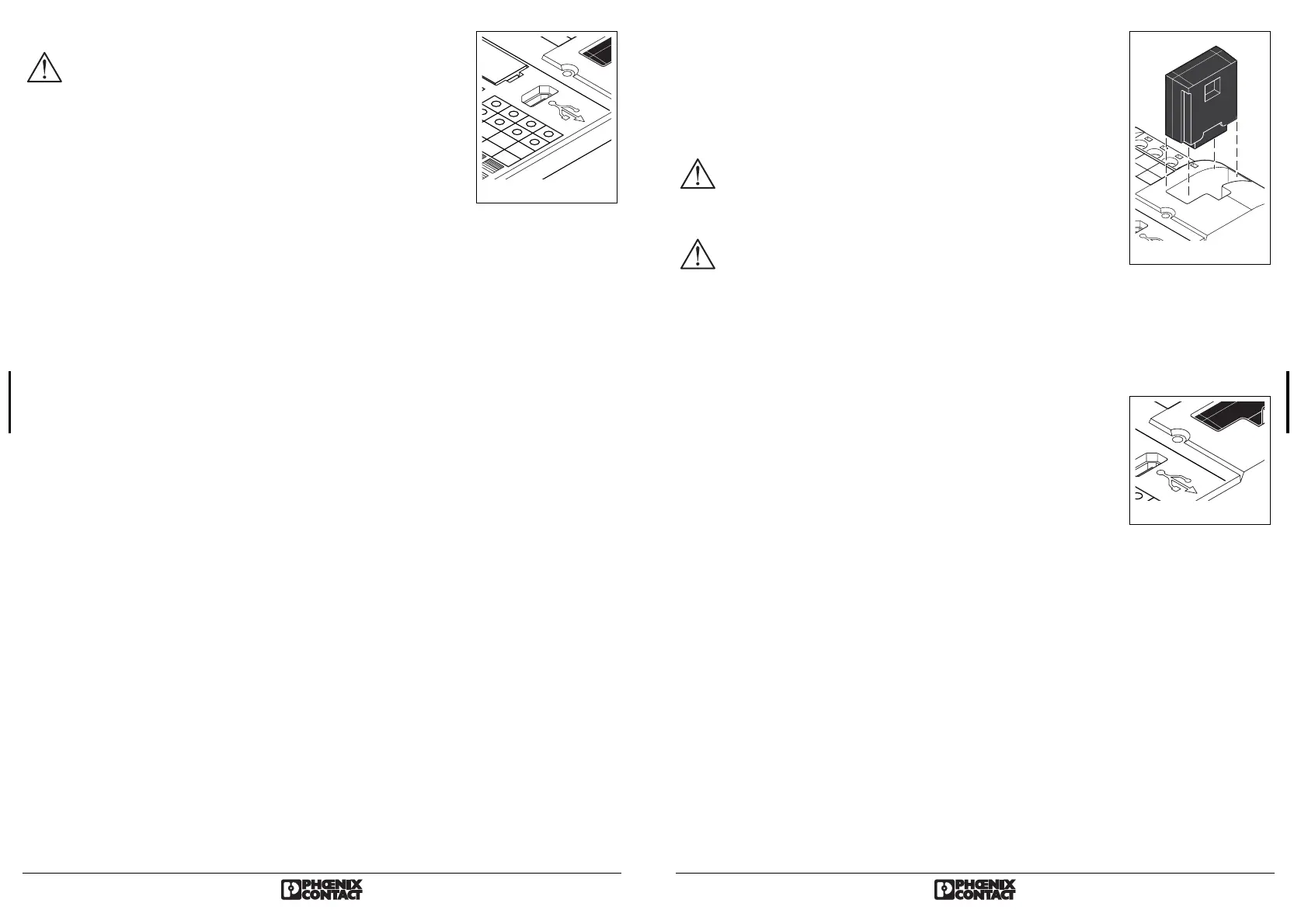

Fig. 7
31
6.4. IFS-CONFSTICK (module mémoire)
Le module de sécurité configurable PSR-TRISAFE-S est équipé d'un module
mémoire enfichable appelé IFS-CONFSTICK.
Après le téléchargement d'une configuration de SAFECONF dans la
commande via l'interface USB, PSR-TRISAFE-S copie la configuration
actuelle de la mémoire interne sur l'IFS-CONFSTICK.
IFS-CONFSTICK comme matériel obligatoire
Pour télécharger les données de configuration de SAFECONF via
l'interface USB, un IFS-CONFSTICK doit être enfiché dans le module
de sécurité. Sinon, la configuration ne peut pas être lue et
SAFECONF émet un message d'erreur.
Si l'IFS-CONFSTICK est retiré pendant le fonctionnement
normal sécurisé, la commande bascule sur l'état sécurisé.
Toutes les sorties sont déconnectées.
Une configuration peut également être lue à l'aide de l'IFS-CONFSTICK dans le module de sécurité
PSR-TRISAFE-S. Pour d'autres remarques, voir le manuel d'utilisation.
6.5. Touche CONFIRM
Confirmation de la nouvelle configuration
La touche CONFIRM se trouve sur la face avant droite du dispositif,
au-dessus de l'interface USB.
• Presser la touche CONFIRM à l'aide d'un objet pointu (par exemple, un
stylo) pour confirmer une nouvelle confirmation lue via l'interface USB.
Celle-ci est alors acceptée par la commande.
Pour d'autres remarques, voir le manuel d'utilisation.
Remplacement de l'IFS-CONFSTICK
La touche joue également un rôle important en ce qui concerne le remplacement de l'IFS-CONFSTICK.
• Pour lire une configuration via l'IFS-CONFSTICK sur un nouveau module de sécurité PSR-TRISAFE-S,
enficher la mémoire décrite sur le nouveau module.
• Presser ensuite la touche CONFIRM lorsque la LED CONF clignote.
Il est également possible de configurer un PSR-TRISAFE-S déjà configuré au moyen d'un programme sur
un IFS-CONFSTICK. Pour en savoir plus sur cette procédure, consulter le manuel utilisateur.
0
T1
T1
M2
M3
CONFIRM
CONF
STICK
Fig. 8
3
CON
F
STICK
CONFIRM
Fig. 9
