Phonic MAX 2500 plus - Conexiones

2 MAX 1000 | MAX 1500 | 2500
Español
1. VENTILACIÓN DE CALOR
Esta unidad viene con ventilador de velocidad
variable que auto-ajusta la velocidad del ventilador
dependiendo de la temperatura de la máquina
durante la operación. Asegúrese de no obstruir
los agujeros de ventilación del calor de ninguna
manera. Esto asegurará a que el amplificador
siempre esté ventilado correctamente.

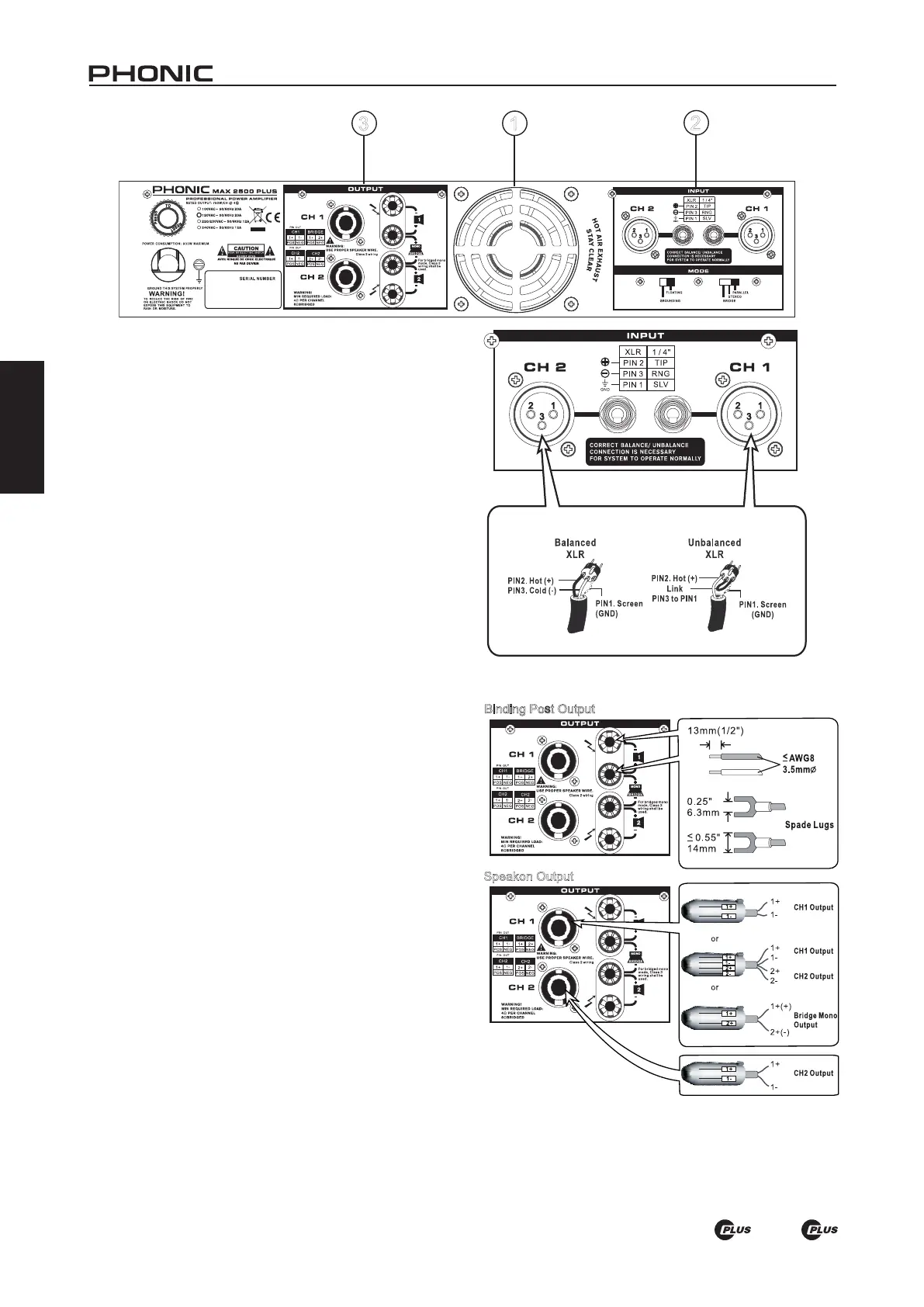

CONEXIONES
2. ENTRADA
Conecte su fuente a jack XLR o 1/4” TRS, que
son comunmente usado para configuraciones
móvil e instalación. Proveen una buena
combinación de fácil conexión y resistencia
a corrosión. Las entradas XLR deben ser
cableados como se muestran en figura 2.
3. SALIDA
Los conectadores de binding posts y speakon
componen la sección de salida de la unidad.
Los altavoces pueden ser fácilmente conectados
usando los enchufes banana, spade lugs, cables
pelados o conectador speakon. Más gente preere
usar speakon que otros conectadores porque es
el que menos probable de ser desconectado por
accidente o causar choque eléctrico. Porque el
speakon viene con cuatro alambres adentro, usted
puede conectar a dos altavoces con una sola salida
del canal. Tenga cuidado al hacer las conexiones
ya que la conexión incorrecta podría causar
cortocircuitos a la unidad. El ajuste de impedancia
mínima para la operación ESTÉREA y PARALELA
es de 4 ohmios, mientras que 8 ohmios es el ajuste
mínimo para BRIDGE MONO (ver Figura 3).
3 1
2
Figura 2 Cableado de Entrada
Speakon Output
Binding Post Output
Figura 3 Cableado de Salida
