MU502 / MU802 / MU1002X
简介
感谢您选购Phonic品牌的便携式调音台。MU系列调音台出自于
一批曾制作过许多外观新颖、性能优良的调音台的优秀创意工程
师之手，此系列不仅展现了以往调音台的稳定性能，更让人眼前
一亮的是它的完善与提升。MU系列拥有全范围的增益，极其微
小的失真，+22dBu高电平信号处理性能，和宽广的动态范围，
充分显示了它在录音棚或现场表演中的主导地位。
您一定早已迫不及待地想一试为快吧？尽情的摆弄这台调音台可
能是您的首选，但是，我们强烈恳请您先仔细阅读本手册。其中
包括一些重要的设置，使用，以及应用说明。如果您碰巧是那种
不喜欢大篇幅的阅读使用手册的用户，我们提请您至少浏览一下
快速安装部分。读完后请妥善保管，以便日后参阅。
快速安装
开始设定
1、确保关闭调音台上的所有电源，断开AC电源连接线。
2、将所有的音量滑杆和电平控制调节至最低，关闭所有声道，以
确保开机时不会突然地从输出端传出信号。设备开启后再对电
平进行适当的调节。
3、将所需的设备插入调音台的输入端口，如吉他，键盘乐器，鼓
声产生器，高电平信号设备等等。
4、将所需的设备插入调音台的输出端口，如音箱，监听器，功率
放大器，信号处理器，录音设备等等。
5、将随附的AC电源线插入调音台后侧的AC电源连接器，另一端
插入适配电压的电源插座。
6、打开电源开关，接下来请见声道设置部分。
声道设置
1、为确保选择正确的输入声道音频电平，调音台的各个音量输入
控制都应逆时针调节至最低位置(刻度-∞)。
2、仅在需设置的输入声道插入设备，以确保信号的纯正。
3、为确保使用声道的输入信号与输出信号保持一致，可通过测
试信号进行设置。
4、设置增益，以确保电平表显示的音频电平位于0dB左右。
5、声道设置完成，可停止测试信号。
6、按以上步骤设置其它声道。
连接操作

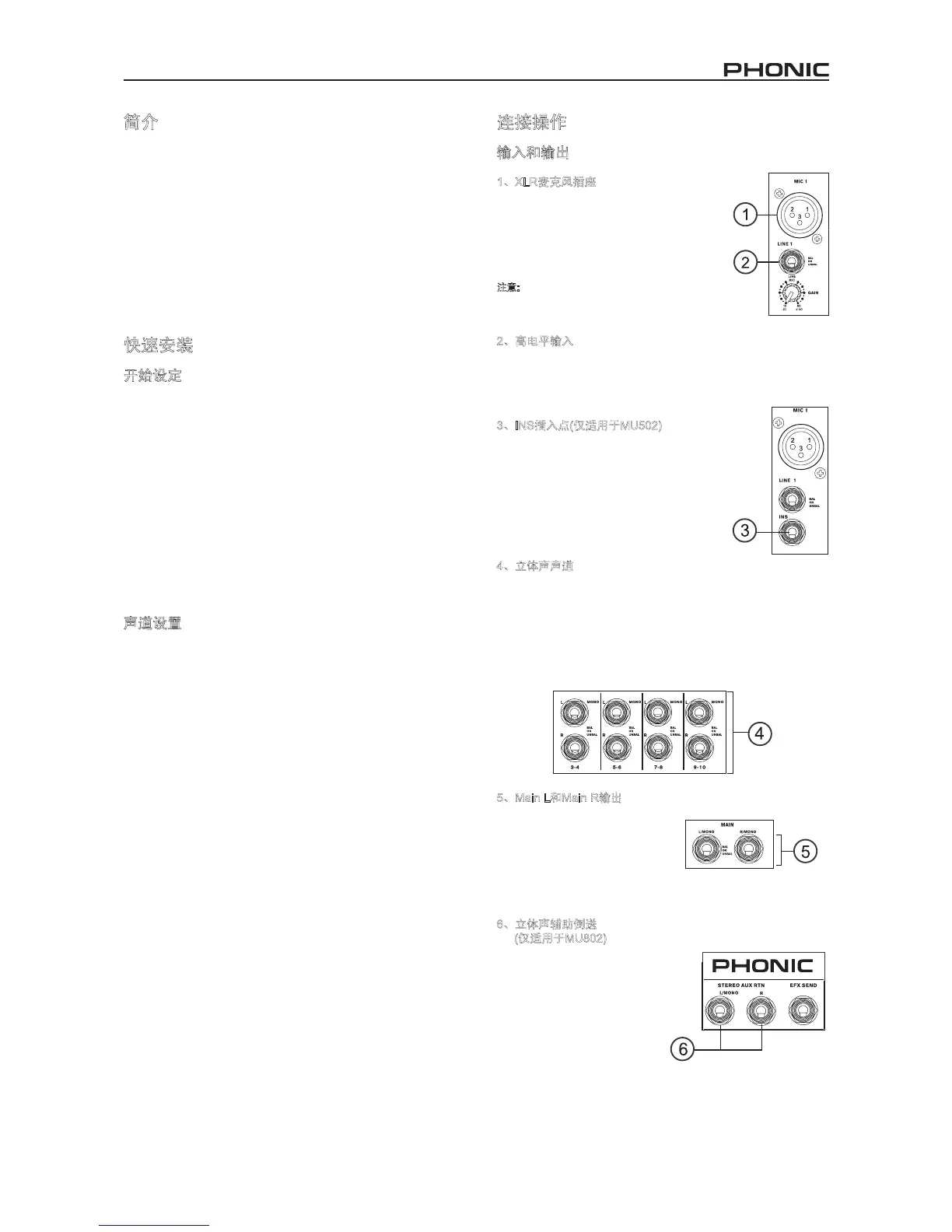

输入和输出
1、XLR麦克风插座
这些插孔可连接常见的3芯XLR输入，接收平
衡式或非平衡式信号，是常见的XLR公座连
接器，可连接专业电容式，动圈式或铝带式
麦克风。拥有超低噪音的前置放大器，可再
现水晶般清丽的音质。每一款MU系列的调音
台拥有2路标准的XLR麦克风输入。
注意: 使用电容式麦克风时需同时启动幻象电源，但
开启幻象电源时，不可以将非平衡式麦克风和其它
乐器插入麦克风输入。
2、高电平输入
此输入可连接常见的1/4”TRS或TS输入，接收平衡式和非平衡式
信号。高电平输入的数目取决于您所购买的MU型号。该插孔可
连接一系列的高电平设备，如键盘乐器，电吉他，鼓声仿真器和
多种电子乐器。
3、INS插入点(仅适用于MU502)
位于声道1 XLR麦克风输入的下面，为TRS
Phone插孔，主要作用是将外部设备如动态
处理器或均衡器连接至相应的Mono输入声
道。此连接需配备一个Y型连接线，可将调
音台信号输送至外部处理器或从外部处理器
接收信号至调音台。MU802和MU1002X无
此设置，但是，可通过各种输入输出并联外
部信号处理器。。
4、立体声声道
每款MU系列调音台都设有多个立体声声道，可为连接提供了更
多的选择空间。各立体声声道均拥有两个1/4”TRS耳机插座，可
连接不同的高电平输入设备，如键盘乐器，吉他和外部信号处理
器或调音台。MU502的第一个立体声声道(Mic 2-3)包括一个3芯
XLR麦克风输入和2个1/4”Phone插座，可用做单声道麦克风或高
电平输入声道或立体声高电平输入声道。这些立体声道还可用做
单声道，信号经1/4”Phone插座输入至左立体声输入后会自动复
制到右输入。反之则不然。
5、Main L和Main R输出
这两个端口可输出Main混音总线的
最终立体声高电平信号。主要作用
是将Main Output主输出信号输往外
部设备，如功率放大器(接着输往
一对音箱)，其它调音台，以及其
它一系列可能的信号处理设备(均
衡器，分频器等等)。
6、立体声辅助倒送
(仅适用于MU802)
这 些 1/4”TS输 入 可 将 外 部 信
号处理器处理过的信号返送回
MU802调音台，必要时还可用
做外部输入，正面板配有相应
的音量控制。立体声辅助倒送
还可接收单声道信号，将任意
设备的1/4”Phone插座插入至左
立体声AUX倒送输入插孔内，信
号便自动复制到右输入声道。反
之则不然。
