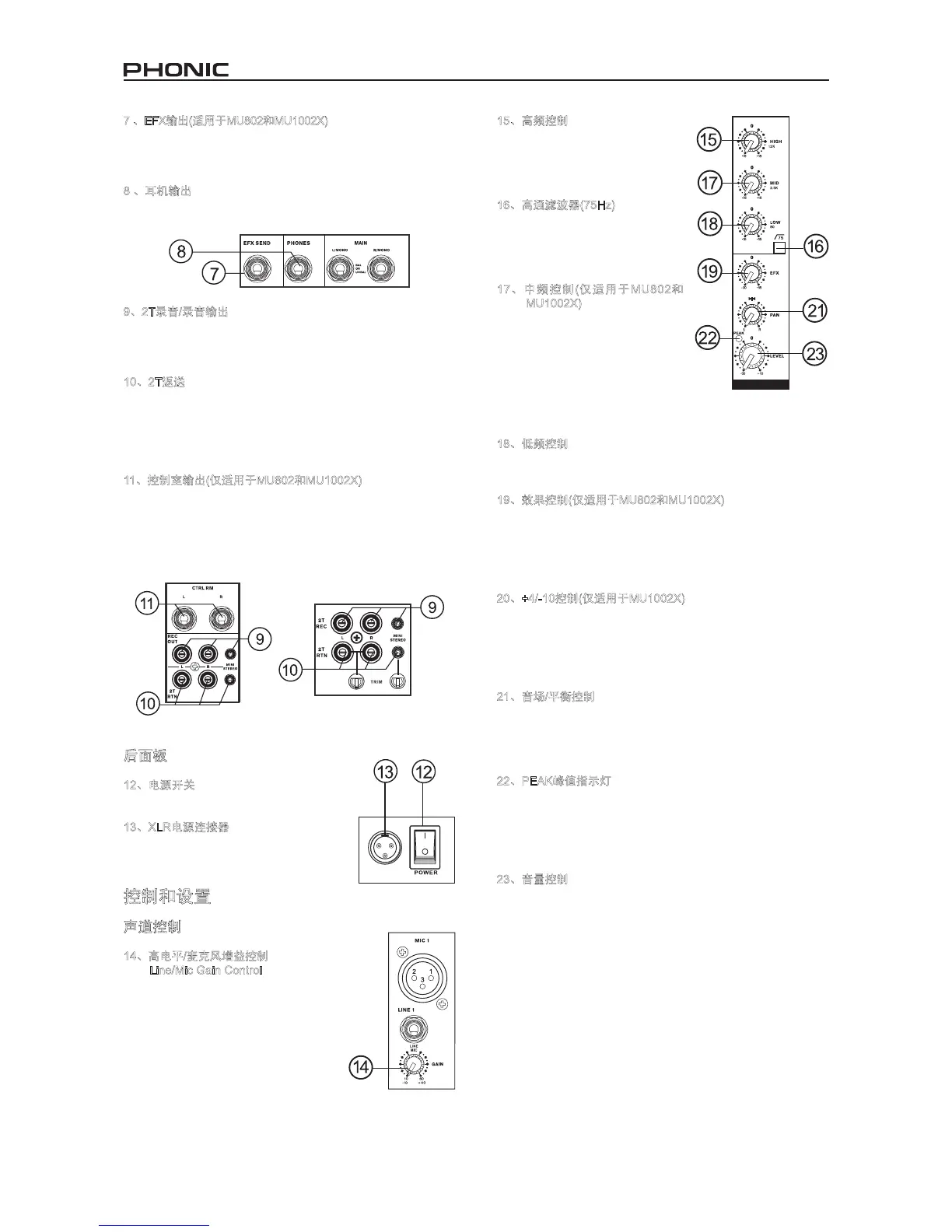

7 、EFX输出(适用于MU802和MU1002X)
这些1/4”TS输出可连接外部数字效果处理器或功率放大器和音
箱(取决于您的设定)连接至调音台。此输出仅适用于MU802和
MU1002X。
8 、耳机输出
这个立体声 输出 端口 可连接耳机监听 混音 ，耳 机输出音量由
Phones/Control Room控制调节。
9、2T录音/录音输出
这些输出可经RCA线连接多种录音设备，此外，包括的迷你立体
声插孔还可连接MD播放器或手提电脑。MU502还拥有一个音量
削减控制,录音时可轻松地进行音量匹配.
10、2T返送
这些RCA输入可连接外部设备，如次级调音台或外部效果处理器，
接收其它声源处理的信号，然后输往Main L或Main R或Phones混
音总线。仅适用于MU502的2个削减控制，可调节RCA和迷你立体
声插座输入信号的灵敏度，从而控制音频音量和音质。MU502还
拥有一个音量削减控制,录音时可轻松地进行音量匹配.
11、控制室输出(仅适用于MU802和MU1002X)
这两个1/4”Phone插座输出可输送Control Room/Phones音量控制
调节的信号。此输出的应用相当广泛，可将调音台的信号输送至有
源监听音箱，或用于监听控制台的音频信号，或者连接外部信号处
理设备或调音台，还可用做“边侧插入”输出，可将信号传送至主音
箱无法覆盖的室内区域。此输出仅适用于MU802和MU1002X。
15、高频控制
此控制可对高频12KHz的频率进行
±15dB的增强或衰减，以调节音频的
高音部分，增加声音的力度和劲道，
如吉他，音钹，音乐合成器等。
16、高通滤波器(75Hz)
此按钮可开启高通滤波器，对75Hz以
下的频率进行18dB/oct的削减，以消
除多余的地面噪音或舞台隆隆声。
MU802不具备此控制。
17、中频 控制 (仅 适用 于MU802和
MU1002X)
此控制可对中频2.5KHz进行±15 dB的
增强或衰减调节。进行专业音频混音
时，要调节中频并非易事，人们往
往希望对中频进行削弱而非增强，
以此缓和刺耳的人声和乐器声。中
频控制适用于MU802和MU1002X。
MU502仅 在声道1上拥有高频和低
频控制。
18、低频控制
此控制可对低频80Hz进行±15dBu的增强或衰减调节，可对声音进
行暖色处理，增加吉他，鼓声及电子琴的力道。
19、效果控制(仅适用于MU802和MU1002X)
此旋钮可调节EFX SEND输出信号的大小，可与外接的信号处理
器一起使用(处理后的信号经AUX Return辅助返送输入返回调音
台)，或简单地用于辅助输出。MU1002X的此控制还可调节输往
效果混音的信号的音量，使得用户可对信号应用16位内建效果。
此控制仅适用于MU802和MU1002X。
20、+4/-10控制(仅适用于MU1002X)
此控制可调节对应声道的输入信号的灵敏度，是使得MU1002X可
兼容不同操作电平的外部设置。如果输入声源为-10dBV(消费音
频)，最好开启此开关，以便听取信号。+4dBV模式适用于专业
音频信号，音量较消费电平要高。如果您无法把握输入声源的操
作电平，我们建议您关闭此开关。
21、音场/平衡控制
此旋钮用以调节主混音左右两边接收信号的大小。单声道上，此
控制可调节左右音场的音量(PAN)。立体声道上，调节BAL可对
左右两边的音频信号进行削弱(BALANCE)，以达到平衡控制。每
款MU的声道部分都设有一个PAN或BAL控制。
22、PEAK峰值指示灯
当讯号接近峰值6dB，快要产生削波失真时，LED峰值指示灯将
闪动。建议调节声道增益以减少峰值指示灯的闪动的次数，以
确保音频具有更大的动态范围。MU502上仅声道1具有峰值指示
灯，MU802的声道1至4和MU1002X的声道1和声道2上均拥有峰
值指示灯。
23、音量控制
此旋钮可控制从相应声道输入主混音总线的信号的音量。一共有
三个音量控制，声道1一个，一个控制声道2和3，另一个控制声
道4和5。
MU502
后面板
12、电源开关
调音台的电源开关。
13、XLR电源连接器
此端子可连接外部电源，为调音台供电。请
务必使用随附的电源转接器。
控制和设置
声道控制
14、高电平/麦克风增益控制
Line/Mic Gain Control
此旋钮可调节高电平/麦克风输入信号的
灵敏度。建议将增益调节至既可最大限度
的使用音频，又能同时确保音质的位置。
当增益调节至适当位置时，峰值指示灯将
偶然闪亮。MU502仅拥有一个增益控制，
用于声道1，位于前面板； 而MU802和
MU1002X拥有两个增益控制，用于声道
1和2，位于高电平输入下方。
