PIAGGIO Beverly Tourer 250 i.e. - Fuses

Specification Desc./Quantity
2 Front tail light bulb Type: All glass
Quantity: 1
Power: 12V - 5W
3 Turn indicator bulbs Type: Spherical
Quantity: 4
Power: 12V - 10W
4 Rear tail light bulb Type: All glass
Quantity: 2
Power: 12V - 3W
5 Stop light bulb Type: Spherical
Quantity: 1
Power: 12V - 10W
6 Instrument panel light bulbs Type: All glass
Quantity:5
Power: 12V - 1.2W
7 Helmet compartment light bulb Type: Cylindrical
Quantity: 1
Power: 12V - 5W
8 License plate light bulb Type: All glass
Quantity: 1
Power: 12V - 5W
Linea luci di posizione e illuminazione strumento
In caso di non funzionamento controllare:
- Efficienza delle lampade
- Fusibili n°1 e 8
- Contatti del commutatore a chiave
- Continuità dei cablaggi
Linea luce abbagliante/anabbagliante
In caso di non funzionamento controllare:
- Efficienza delle lampade
- Deviatore luci
- Teleruttore proiettore
- Fusibili n°1, 5 e 7
- Contatti del commutatore a chiave
- Continuità dei cablaggi

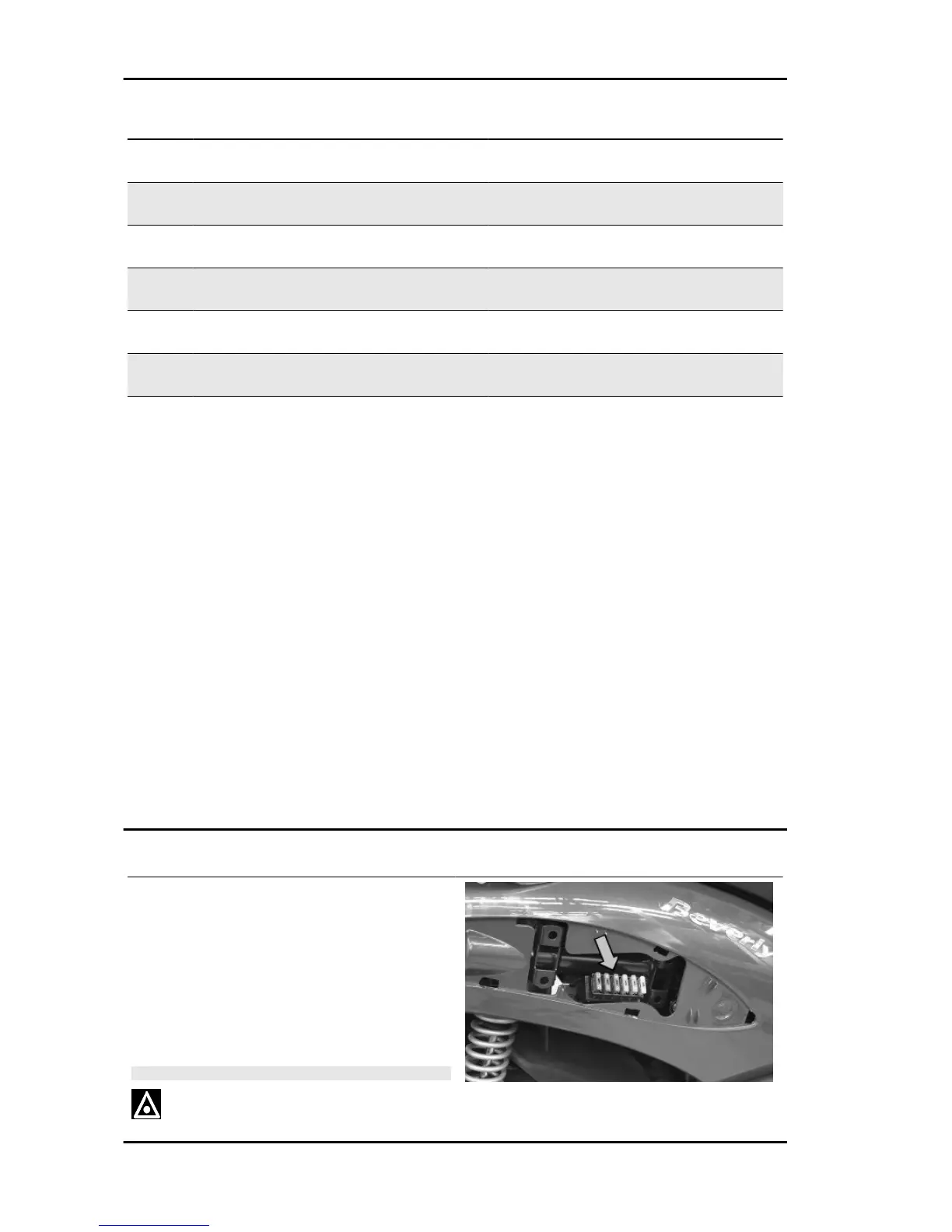

Fuses
The electrical system is equipped with:
1. Six protective fuses «A» located inside the side
panel on the right-hand side;
2. Four protective fuses «B» located inside the
compartment on the upper left-hand side.
The chart shows the position and characteristics
of the fuses in the vehicle.
CAUTION
Electrical system Beverly Tourer 250 i.e.
ELE SYS - 76
