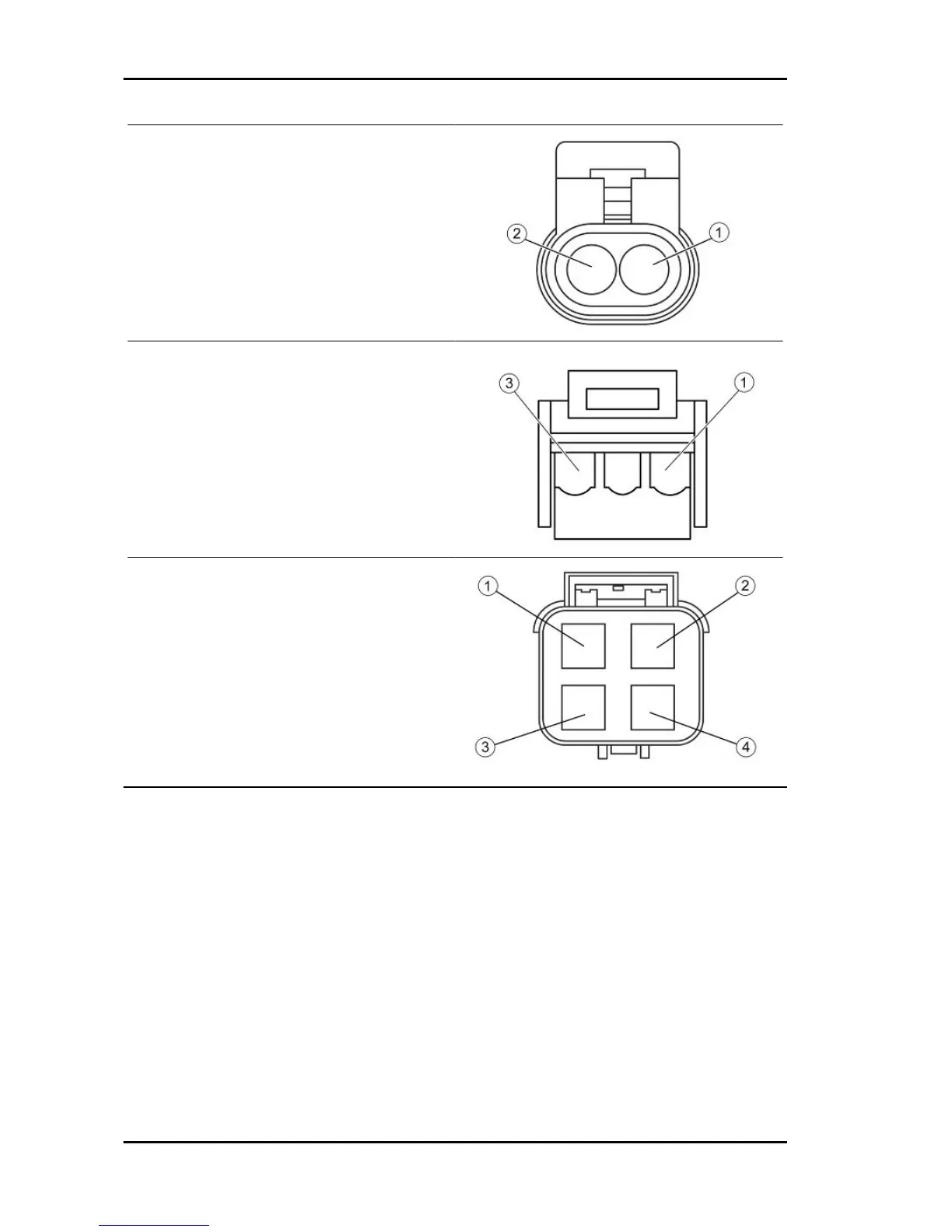

HV COIL CONNECTOR
1. Control unit negative (Pink-Black)
2. Power via remote control (Black-Green)
CONNETTORE TRASMETTITORE LIVELLO
CARBURANTE
1. Spia riserva carburante (Grigio-Nero)
2. Massa (Nero)
3. Segnale livello carburante (Bianco-Verde)
CONNETTORE SENSORE TEMPERATURA
LIQUIDO DI RAFFREDDAMENTO
1. Massa (Grigio-Verde)
2. Gruppo strumenti (Verde-Giallo)
3. Centralina elettronica per iniezione (Azzurro-
Verde)
4. Massa (Nero)
Electrical system Beverly Tourer 250 i.e.
ELE SYS - 86
