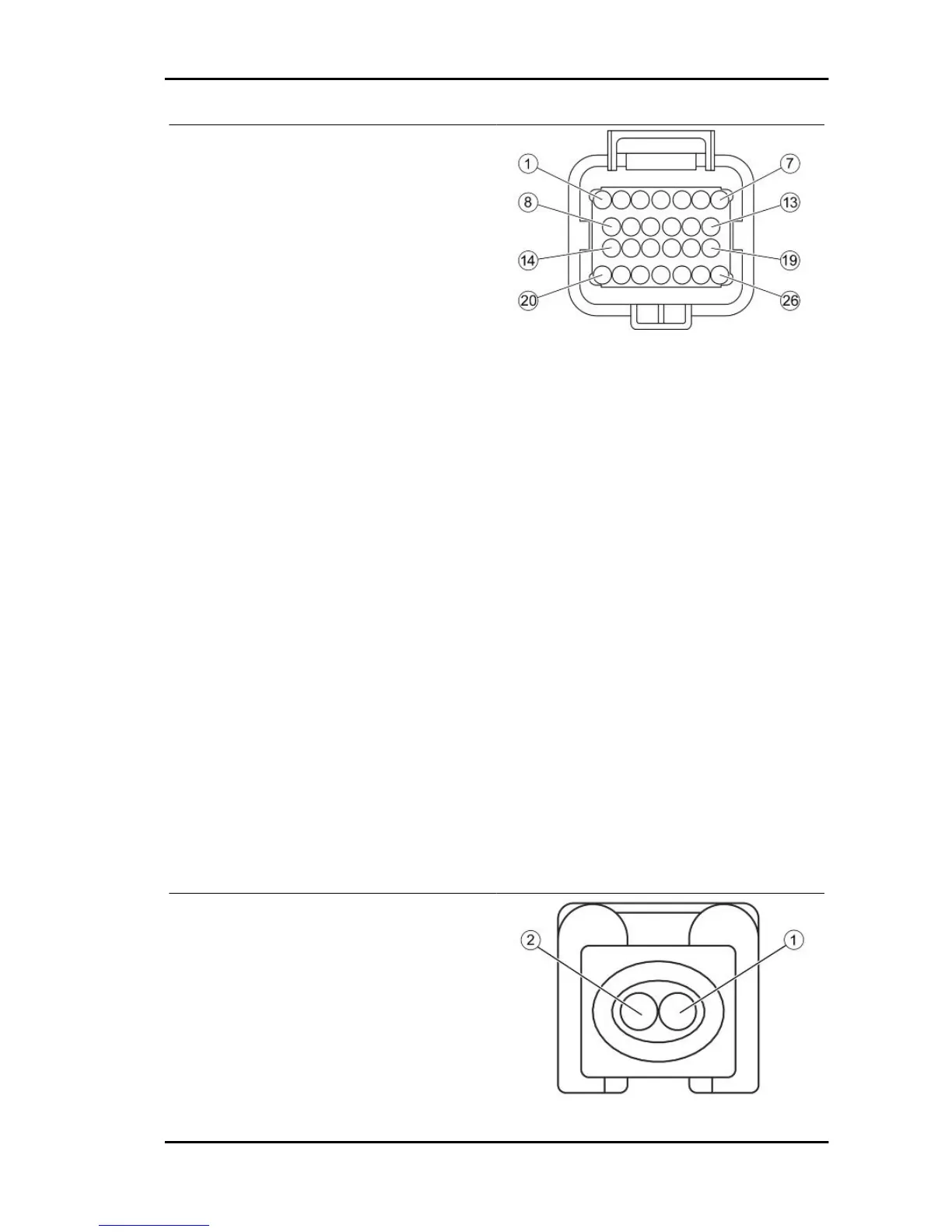

CONNETTORE CENTRALINA ELETTRONICA
PER INIEZIONE
1. Spia iniezione (Marrone-Nero)
2. Non collegato
3. Non collegato
4. Negativo sonda lambda (Bianco-Verde)
5. Alimentazione sotto chiave (Rosso-Bianco)
6. Alimentazione da batteria (Arancio-Nero)
7. Antenna Immobilizer (Arancio-Bianco)
8. Teleruttore elettroventola (Blu-Giallo)
9. Sensore temperatura liquido di raffreddamento
(Azzurro-Verde)
10. Non collegato
11. Positivo sonda lambda (Azzurro-Nero)
12. Deviatore arresto motore (Verde-Nero)
13. Positivo sensore giri motore (Rosso)
14. Negativo iniettore (Giallo-Rosso)
15. Negativo sensore giri motore (Marrone)
16. Presa diagnostica (Viola-Bianco)
17. Led Immobilizer (Rosso-Verde)
18. Cavalletto laterale (Azzurro)
19. Non collegato
20. Teleruttore carichi iniezione (Nero-Viola)
21. Negativo riscaldatore lambda (Verde-Giallo)
22. Negativo Bobina A.T. (Rosa-Nero)
23. Non collegato
24. Teleruttore di avviamento (Arancio-Blu)
25. Non collegato
26. Massa (Nero)
INJECTOR CONNECTOR
1. Power via remote control (Black-Green)
2. Control unit negative (Yellow-Red)
Beverly Tourer 250 i.e. Electrical system
ELE SYS - 85
