Pioneer PDP-4345HD

12 Emploi d’un appareil extérieur
58
Fr
Affichage des images d’un ordinateur
personnel

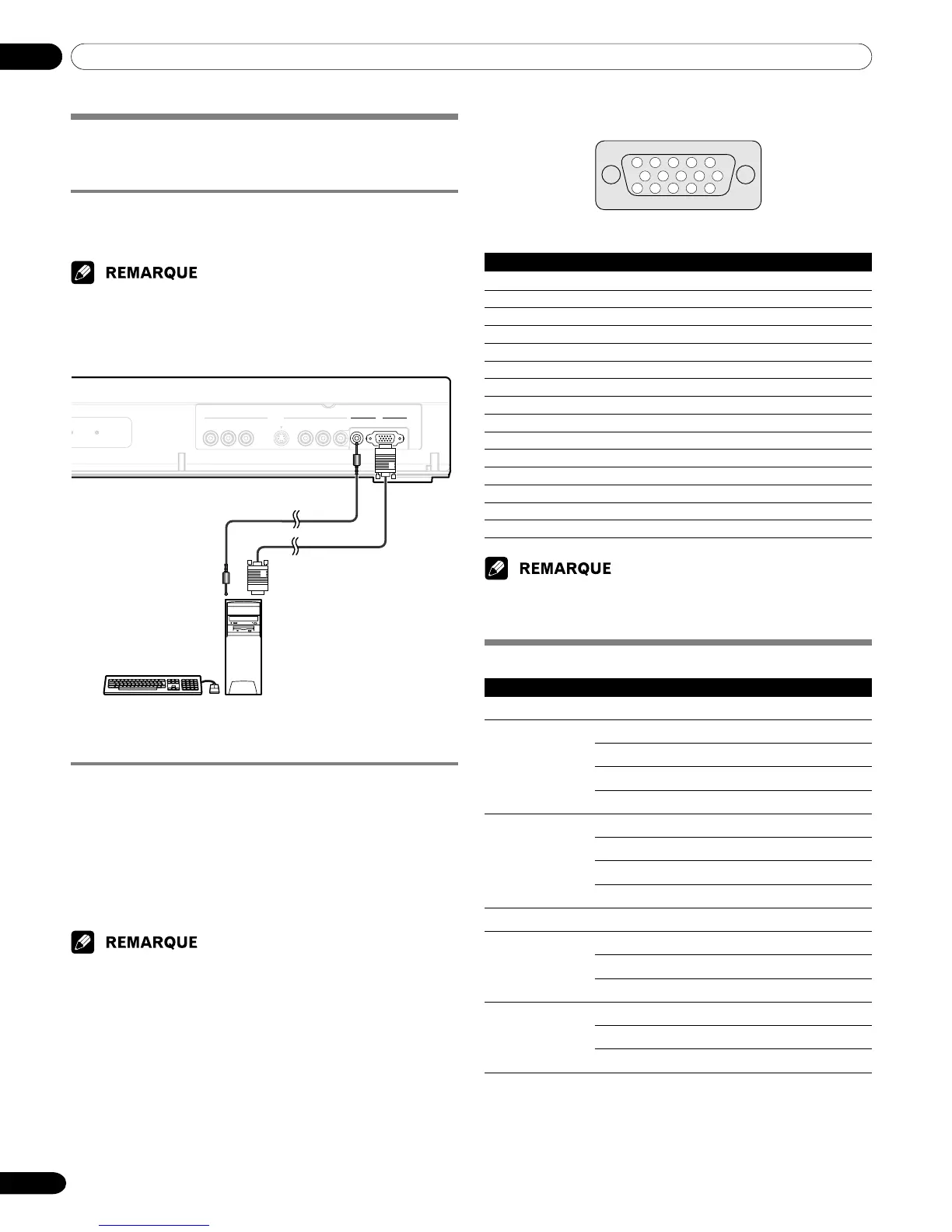

Raccordement d’un ordinateur personnel
Utilisez les prises PC pour le raccordement de l’ordinateur
personnel.
• Les prises d’entrée PC sont de type DDC2B.
• La possibilité d’être “immédiatement prêt à l’emploi” n’est pas
assurée et dépend de l’ordinateur utilisé.
E
C
ER
DATA
ACQUISITION
COMPONENT VIDEO
Y
S
- VIDEO VIDEO AUDIO
PCINPUT 4
ANALOG RGB
AUDIO
(
STEREO
)
LRC
B /PB CR /PR
Récepteur Média (vue de face)
Câble RVB
(disponible dans le
commerce)
Ordinateur personnel
Câble muni d’une
minifiche stéréo ø 3,5 mm
(disponible dans le
commerce)
Affichage des images d’un ordinateur personnel
Après le raccordement de l’ordinateur personnel, le type du
signal d’entrée est automatiquement détecté. Si les images
provenant de l’ordinateur personnel ne sont pas nettes, utilisez
le menu de configuration automatique. Reportez-vous à la
page 45.
Pour regarder les images provenant de l’ordinateur personnel,
appuyez sur PC, sur le boîtier de télécommande, ou sur
INPUT, sur l’écran plasma, de manière à sélectionner “PC”.
• Les prises PC ne conviennent pas pour les appareils audiovisuels.
Bornage du connecteur mini D-sub à 15 broches
15
14
13
12
9
11
10
8
7
6
5
4 3
2
1
(vue de face)
N° de broche Nom du signal
1 R
2 V
3 B
4 Non reliée
5 Non reliée
6 GND (Masse)
7 GND (Masse)
8 GND (Masse)
9 +5V
10 GND (Masse)
11 Non reliée
12 SDA
13 HD
14 VD
15 SCL
• Un adaptateur Macintosh est probablement requis dans le cas d’un
ordinateur Macintosh.
Tableau de compatibilité ordinateur
Résolution Fréquence Remarques
720 × 400 70 Hz
640 × 480 60 Hz
65 Hz Macintosh 13" (67 Hz)
72 Hz
75 Hz
800 × 600 56 Hz
60 Hz
72 Hz
75 Hz
832 × 624 74.5 Hz Macintosh 16"
102 4 × 768 60 Hz
70 Hz
75 Hz Macintosh 19"
128 0 × 768 56 Hz
60 Hz
70 Hz
