Pioneer PDP-4345HD

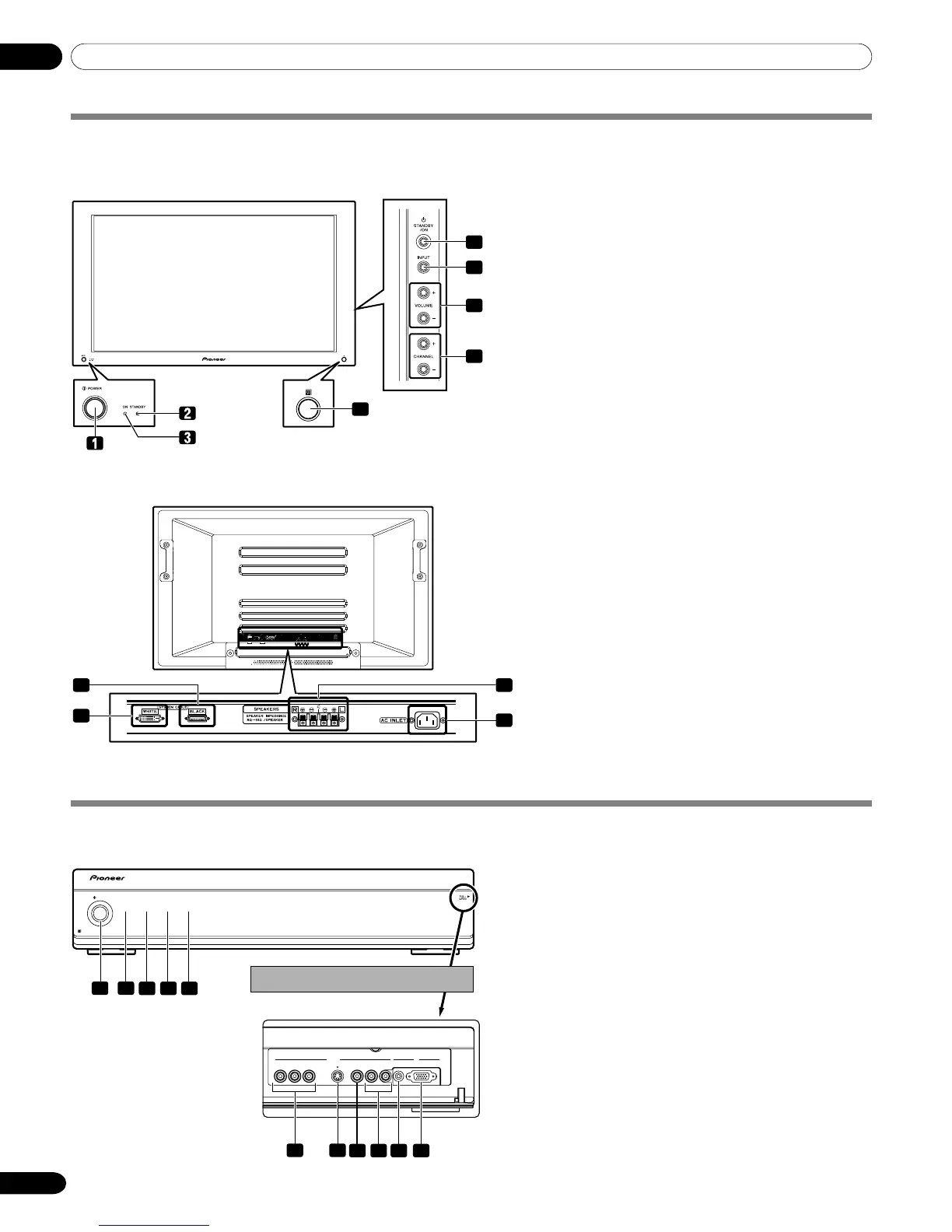

05 Nomenclature
12
Fr
Écran plasma
Les illustrations montrent PDP-5045HD/4345HD.
1 Touche POWER
2 Témoin STANDBY
3 Témoin POWER ON
4 Capteur de télécommande
5 Touche STANDBY/ON
6 Touche INPUT
7 Touches VOLUME +/–
8 Touches CHANNEL +/–
4
5
6
7
8
(vue de droite)
9
10
11
12
Vue de dos
Vue de face
9 Prise SYSTEM CABLE (NOIR)
10 Prise SYSTEM CABLE (BLANC)
11 Prises pour les enceintes (gauche/droite)
12 Prise AC INLET
Les prises sont tournées vers le bas.
Récepteur Média
Vue de face
POWER
ON STANDBY
REC
TIMER
DATA
ACQUISITION
COMPONENT VIDEO
Y
S
- VIDEO VIDEO AUDIO
PCINPUT 4
ANALOG RGB
AUDIO
(
STEREO
)
LRC
B /P B C R /P R
1
2
3 4 5
6 7
8 9 10 11
Tirez ici pour ouvrir ce volet.
1 Touche POWER
2 Témoin POWER ON
3 Témoin STANDBY
4 Témoin REC TIMER
5 Témoin DATA ACQUISITION
6 Prises INPUT 4
(COMPONENT VIDEO: Y, C
B/PB, CR/PR)
7 Prise INPUT 4 (S-VIDEO)
8 Prise INPUT 4 (VIDEO)
9 Prises INPUT 4 (AUDIO)
10 Prise PC INPUT (AUDIO)
11 Prise PC INPUT (ANALOG RGB)
