Pioneer PDP-LX508G - Conexão a um Videocassete; Conexão a um Console de Jogo ou Câmera de Vídeo

Utilização com outros equipamentos
10
44
PoB

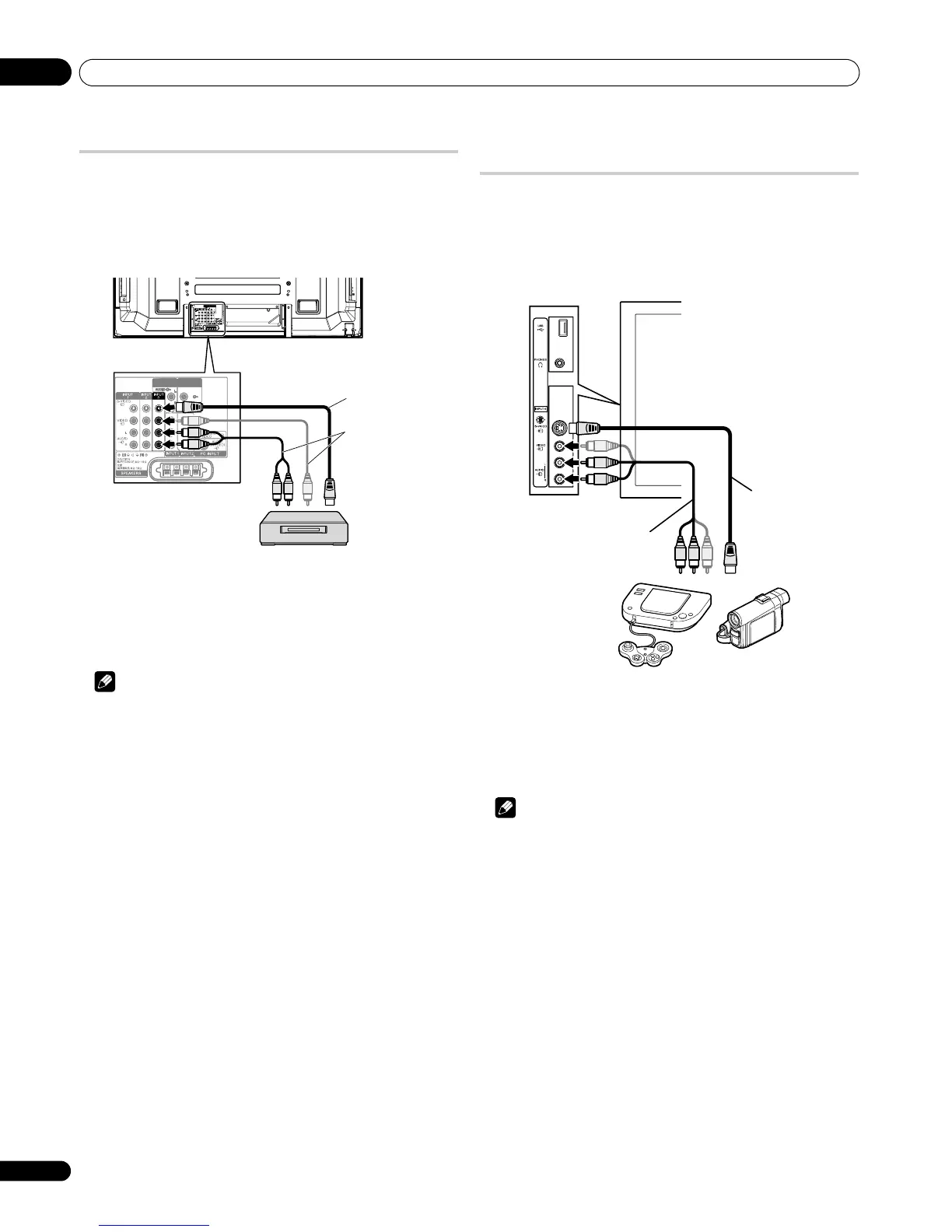

Conexão a um videocassete
Utilize os terminais INPUT 3 para conectar um videocassete e
outro equipamento audiovisual.
Utilize um cabo S-Vídeo ou de vídeo padrão para o sinal de vídeo.
Utilize um cabo de áudio estéreo para o áudio. (Se utilizar a entrada
de vídeo padrão, você pode utilizar um cabo de áudio/vídeo
vermelho/branco/amarelo.)
Reprodução de um videocassete
Para ver a imagem de um videocassete, pressione INPUT 3 no
controle remoto ou INPUT no televisor de plasma para selecionar
“ENTRADA 3”.
Nota
• A prioridade do sinal para os terminais INPUT 3 é (1) S-Vídeo,
(2) Vídeo.
• Conecte somente o tipo de cabo de vídeo que realmente será
usado.
• Consulte o manual de instruções do seu videocassete para os
tipos de sinal disponíveis.
Conexão a um console de jogo ou câmera de
vídeo
Utilize os terminais INPUT 6 para conectar um console de jogo,
câmera de vídeo e outro equipamento audiovisual.
Utilize um cabo S-Vídeo ou de vídeo padrão para o sinal de vídeo.
Utilize um cabo de áudio estéreo para o áudio. (Se utilizar a entrada
de vídeo padrão, você pode utilizar um cabo de áudio/vídeo
vermelho/branco/amarelo.)
Exibição da imagem de um console de jogo ou
câmera de vídeo
Para ver a imagem de um console de jogo ou câmera de vídeo,
pressione INPUT 6 no controle remoto ou INPUT no televisor de
plasma para selecionar “ENTRADA 6”.
Nota
• A prioridade do sinal para os terminais INPUT 6 é (1) S-Vídeo,
(2) Vídeo.
• Conecte somente o tipo de cabo de vídeo que realmente será
usado.
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
(Vista traseira)
Cabo S-Vídeo
Cabo de áudio/
vídeo
Videocassete
Cabo S-Vídeo
Cabo de áudio/vídeo
Console de jogo/Câmera de vídeo
