Nombres de los componentes
04
13
Sp
Español

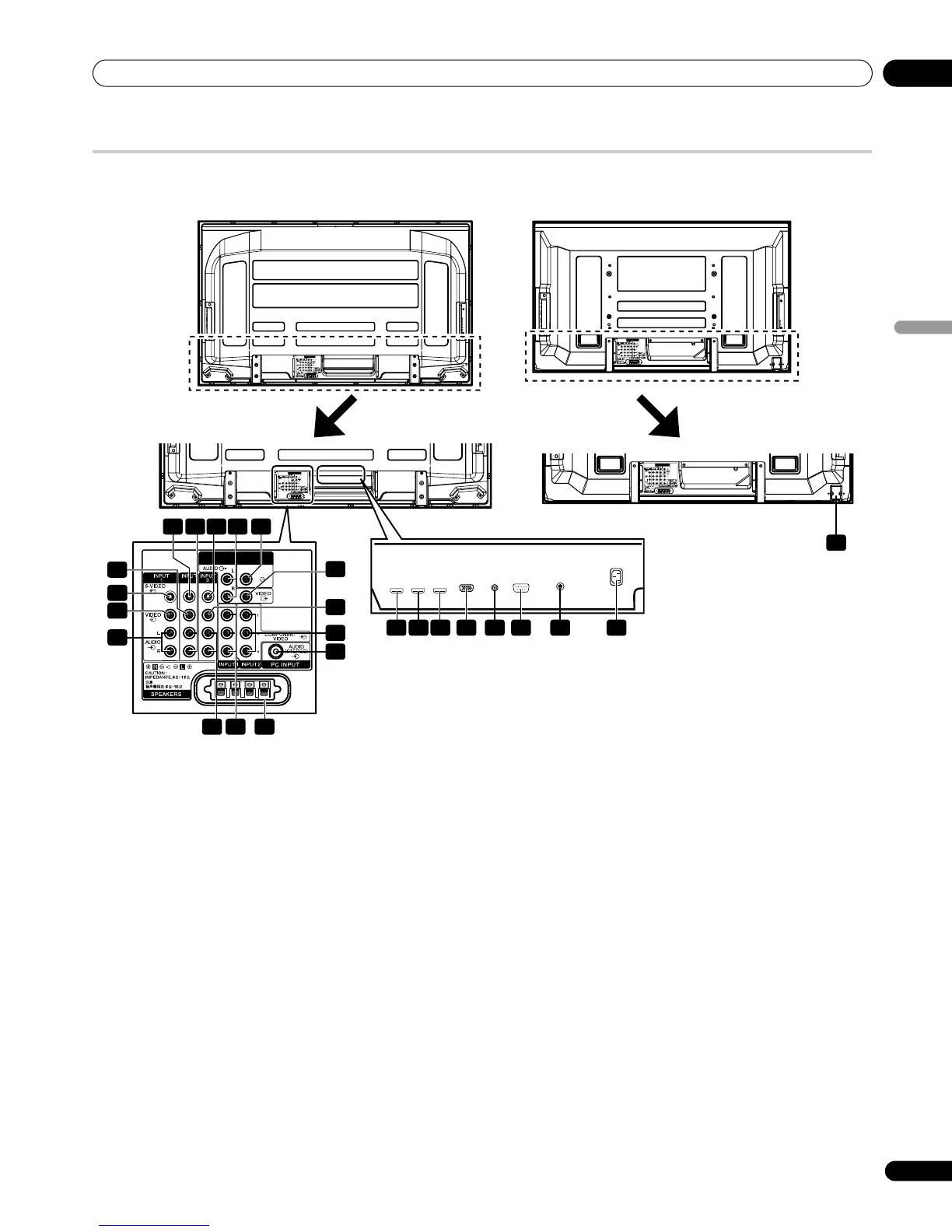

Televisor de plasma
(Parte trasera)
1 Botón 
2 Terminal AC IN
3 Terminal de entrada ANT (antena)
4 Terminal RS-232C (se utiliza para la configuración de fábrica)
5 Terminal CONTROL OUT (soporta SR+)
6 Terminal PC INPUT (analog RGB)
7 Terminal INPUT 5 (HDMI)
8 Terminal INPUT 4 (HDMI)
9 Terminal INPUT 3 (HDMI)
10 Terimnales INPUT 1 (AUDIO L, R)
11 Terminal INPUT 1 (VIDEO)
12 Terminal INPUT 1 (S-VIDEO)
13 Terminal INPUT 2 (VIDEO)
14 Terminal INPUT 2 (S-VIDEO)
15 Terimnales INPUT 2 (AUDIO L, R)
16 Terminal INPUT 3 (S-VIDEO)
17 Terminales MONITOR OUT (AUDIO L, R)
18 Terminal de salida SUBWOOFER
19 Terminal MONITOR OUT (VIDEO)
20 Terminal INPUT 3 (VIDEO)
21 Terminales INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
22 Terminal PC INPUT (AUDIO (STEREO))
23 Terminales INPUT 1 (COMPONENT VIDEO: Y, P
B
, P
R
)
24 Terimnales INPUT 3 (AUDIO L, R)
25 Terminales SPEAKERS L, R
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
89 7 6 5 4 3 2
1
19
22
24 23 25
20
21
10
11
14 15 16 1817
13
12
*Para las posiciones exactas de los terminales,
refiérase a la hoja de posiciones de los terminales
que se encuentra en el compartimiento de los
terminales.
Los terminales en el panel trasero son comunes a los modelos PDP-LX608G y PDP-LX508G.
PDP-LX608G PDP-LX508G
