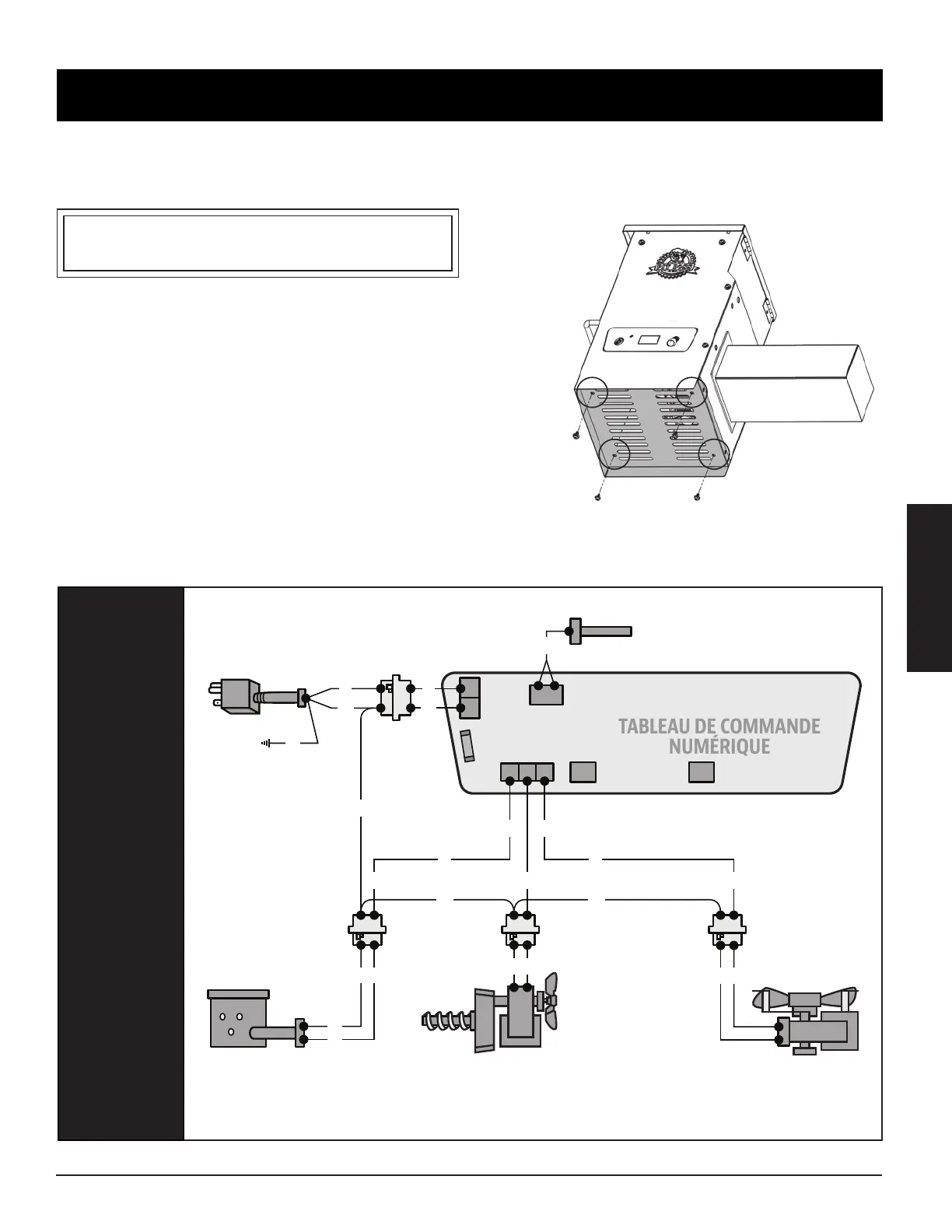

Le panneau de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour une
protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer que
votre source d'alimentation est suffisante pour le fonctionnement de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
230V, 3.1AMP, 50HZ, 250W, F
ICHE À 3 BROCHES MISE À LA TERRE
REMARQUE : Les composants électriques, passés par les tests de sécurité des produits et les
services de certification, sont conformes avec une tolérance de test de ± 5 à 10%.
LOCALISEZ ET RETIREZ
LES QUATRE VIS DU
PANNEAU D'ACCÈS EN
DESSOUS DE L'UNITÉ
INDICE DE
CONSOMMATION
DE CARBURANT:
1.12 KG/H
(2.48 LB/H)
INDICE
W : BLANC
Y : JAUNE
P : MAUVE
R : ROUGE
K : NOIR
G : VERT
P
P
R
Y
Y
YP
K
K
W
G
W
W
W
R R
WW
W
W
YY
K
W
ENSEMBLE D’ALLUMAGE / HD
CARTOUCHE CHAUFFANTE
200W, 230V, 2.6 AMP
0.375” X 5.000”
POT DE
COMBUSTION
VENTILATEUR DE
TIRAGE
230V, 50/60HZ,
0.1 AMP, 1 PHASE
CORDON D'ALIMENTATION
MIS À LA TERRE
MOTEUR ET SYSTÈME DE
DISTRIBUTION À LA TARIÈRE
230V, 50/60HZ,
0.22 AMP, 2 RPM MOTEUR
TERRE
SONDE DU GRIL
COSSES RECTANGULAIRES
DE LA SONDE DU GRIL
FUSIBLE RAPIDE
5 AMPÈRES
TABLEAU DE COMMANDE
NUMÉRIQUE
