IT 36
5 Collegamenti elettrici
Benché questo regolatore sia stato progettato per
resistere ai più gravosi disturbi presenti in ambienti
industriali è buona norma seguire la seguenti
precauzioni:
• Distinguere la linea di alimentazioni da quelle di
potenza.
• Evitare la vicinanza di gruppi di teleruttori,
contattori elettromagnetici, motori di grossa
potenza e comunque usare gli appositi fi ltri.
• Evitare la vicinanza di gruppi di potenza, in
particolare se a controllo di fase.
ATTENZIONE

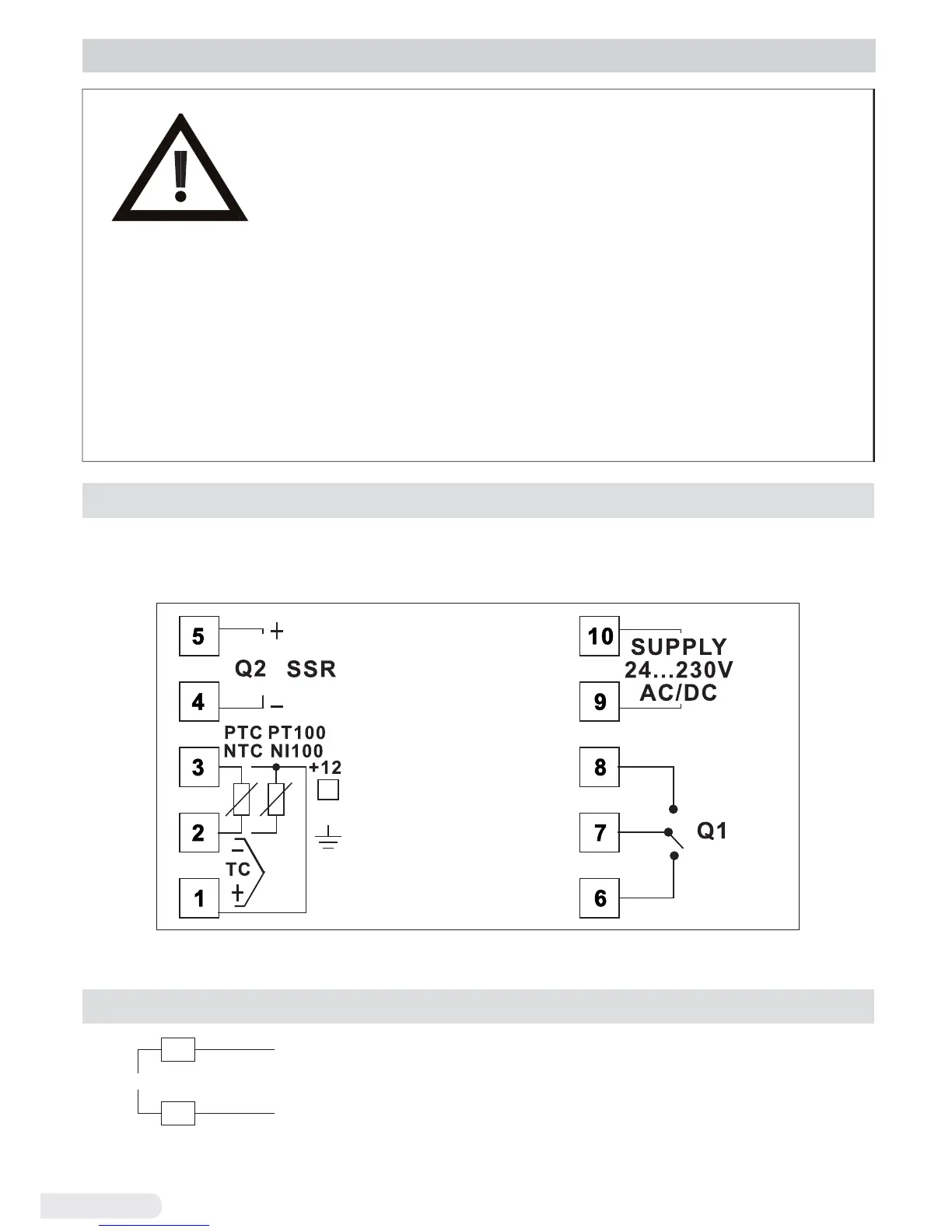

5.1 Schema di collegamento
Di seguito sono riportati i collegamenti elettrici.
Alimentazione
10
24...230V
AC/DC
SUPPLY
9
Alimentazione switching a range esteso
24…230 Vac/dc ±15% 50/60 Hz – 4 VA
(con isolamento galvanico).
