IT 38
Rosso
Red
Bianco
White
Rosso
Red

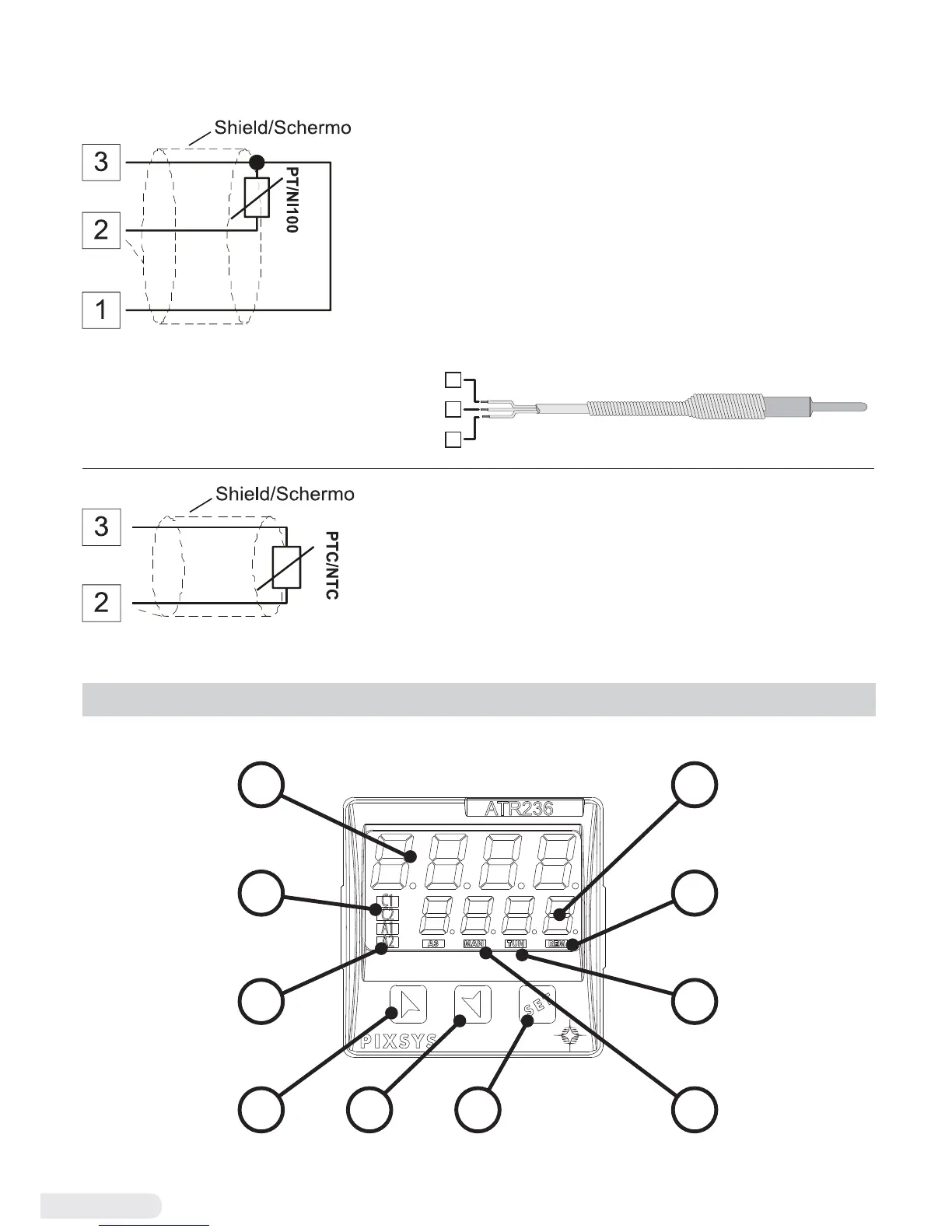

Per termoresistenze PT100, NI100.
• Per il collegamento a tre fi li usare cavi
della stessa sezione.
• Per il collegamento a due fi li
cortocircuitare i morsetti 1 e 3.
• Quando si usa cavo schermato, lo
schermo deve essere collegato a terra ad
una sola estremità.
• Selezionare il jumper interno JP3 come in
fi gura.
3
2
1
ROSSO
BIANCO
ROSSO
Per termoresistenze NTC, PTC, PT500,
PT1000 e potenziometri lineari.
• Quando si usa cavo schermato, lo
schermo deve essere collegato a terra ad
una sola estremità.
6 Funzione dei visualizzatori e tasti
A2
A1
C2
C1
ATR236
1
3
4
89
10
5
6
7
2
