39 IT

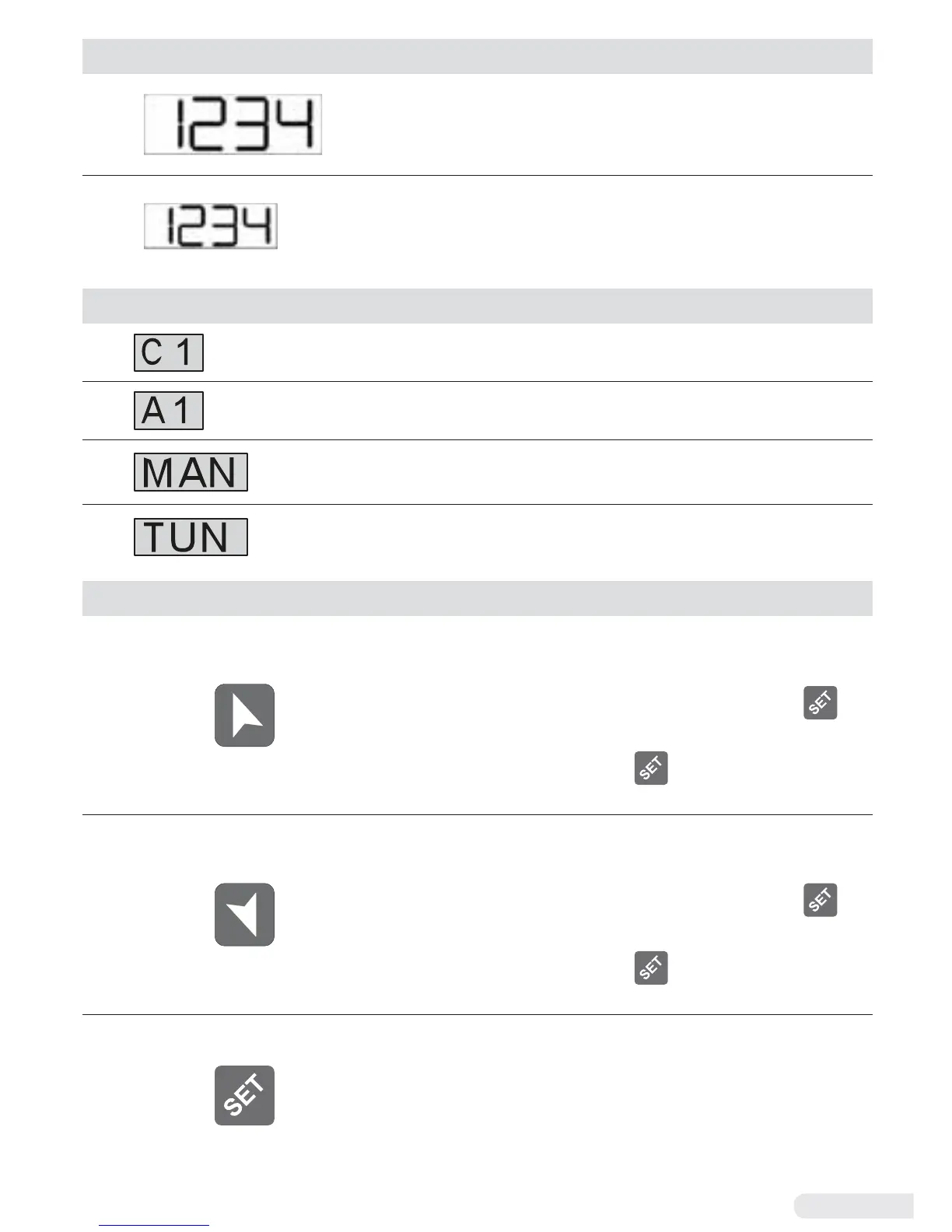

6.1 Indicatori numerici (Display)
1
Normalmente visualizza il processo.
In fase di confi gurazione visualizza il
parametro in inserimento.
2
Normalmente visualizza i setpoint. In fase
di confi gurazione visualizza il valore del
parametro in inserimento.
6.2 Signifi cato delle spie di stato (Led)
3 Si accendono quando l’uscita comando è attiva.
4
Si accendono quando l’allarme 1 è attivo.
5
Si accende all’attivazione della funzione
“Manuale”.
6
Si accende quando il regolatore sta
eseguendo un ciclo di Tuning.
6.3 Tasti
8
• Incrementa il setpoint principale.
• In fase di confi gurazione consente di
scorrere i parametri. Insieme al tasto
li modifi ca.
• Premuto dopo il tasto
incrementa i
setpoint di allarme.
9
• Decrementa il setpoint principale.
• In fase di confi gurazione consente di
scorrere i parametri. Insieme al tasto
li modifi ca.
• Premuto dopo il tasto
decrementa i
setpoint di allarme.
10
• Permette di visualizzare i setpoint di
allarme e di entrare nella funzione di
lancio del Tuning.
• Permette di variare i parametri di
confi gurazione.
