POCLAIN HYDRAULICS
677777845L DOC-REPAIR-MS02-MS18-FR-EN 57

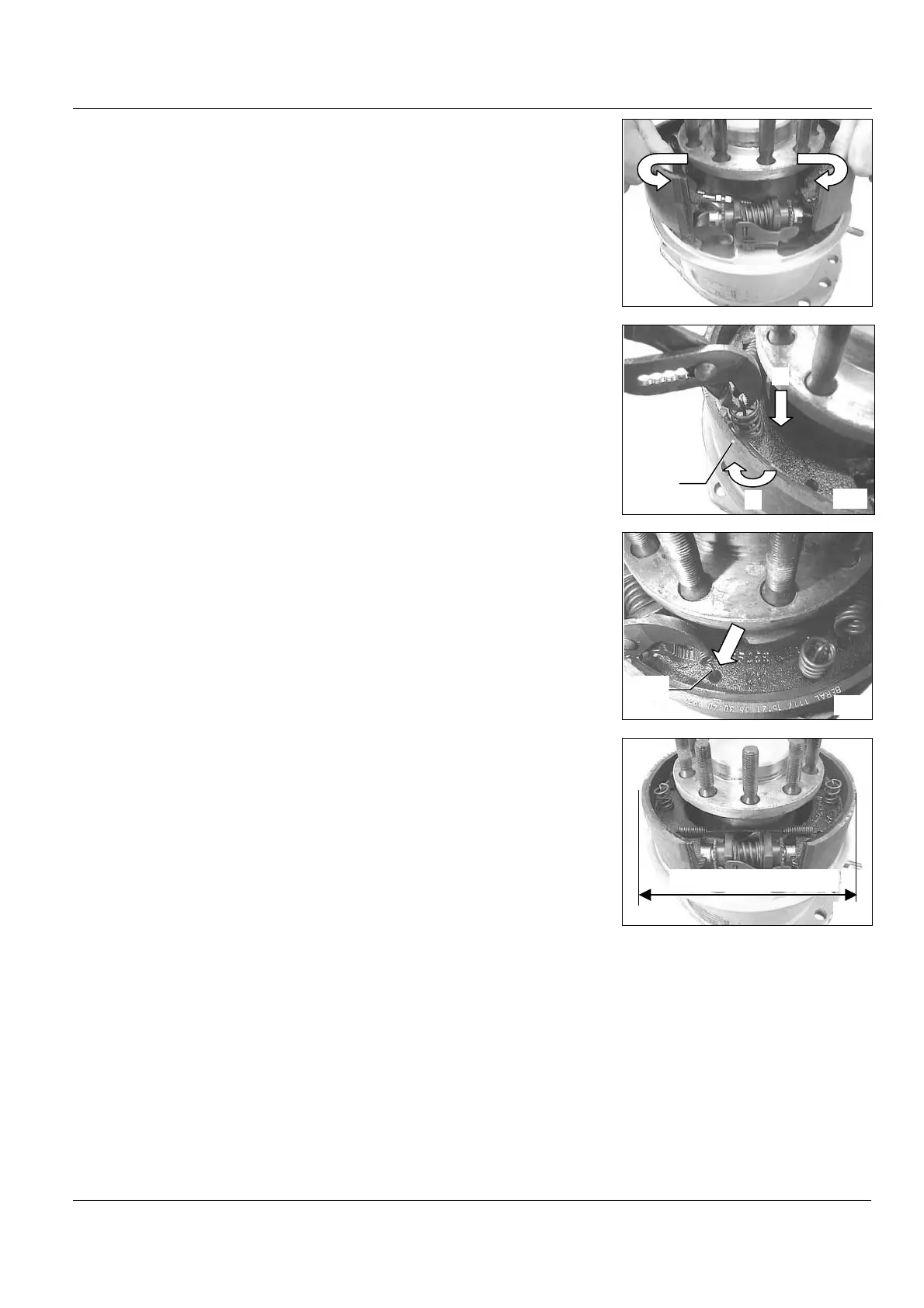

• Mettre en place les mâchoires
dans le mécanisme de réglage.
• Install the brake shoes in the
regulating mechanism.
• Monter les ressorts de maintien
(154.b).
• Install the retention springs
(154.b).
• Monter le ressort de rappel
(154.a).
• Install the return spring (154.a).
• Mesurer le diamètre D de frot-
tement du tambour puis celui des
mâchoires en place.
• Measure the brake drum friction
diameter D and that of the brake
shoes, which have been installed.
154.b
1
2
Diamètre D diameter
6532
6531
6530
154.a
6529
