POCLAIN HYDRAULICS
60 DOC-REPAIR-MS02-MS18-FR-EN 677777845L
Remplacement du bloc cy-
lindre équipé (010)
Démontage
Effectuer les opérations décrites à
la rubrique "démontage" du chapitre
"remplacement du palier" page 29
Replacement of the cylin-
ders block assembly (010)
Disassembly
Do operations described in chapter
"replacement of the bearing sup-
port" section "disassembly" page 29

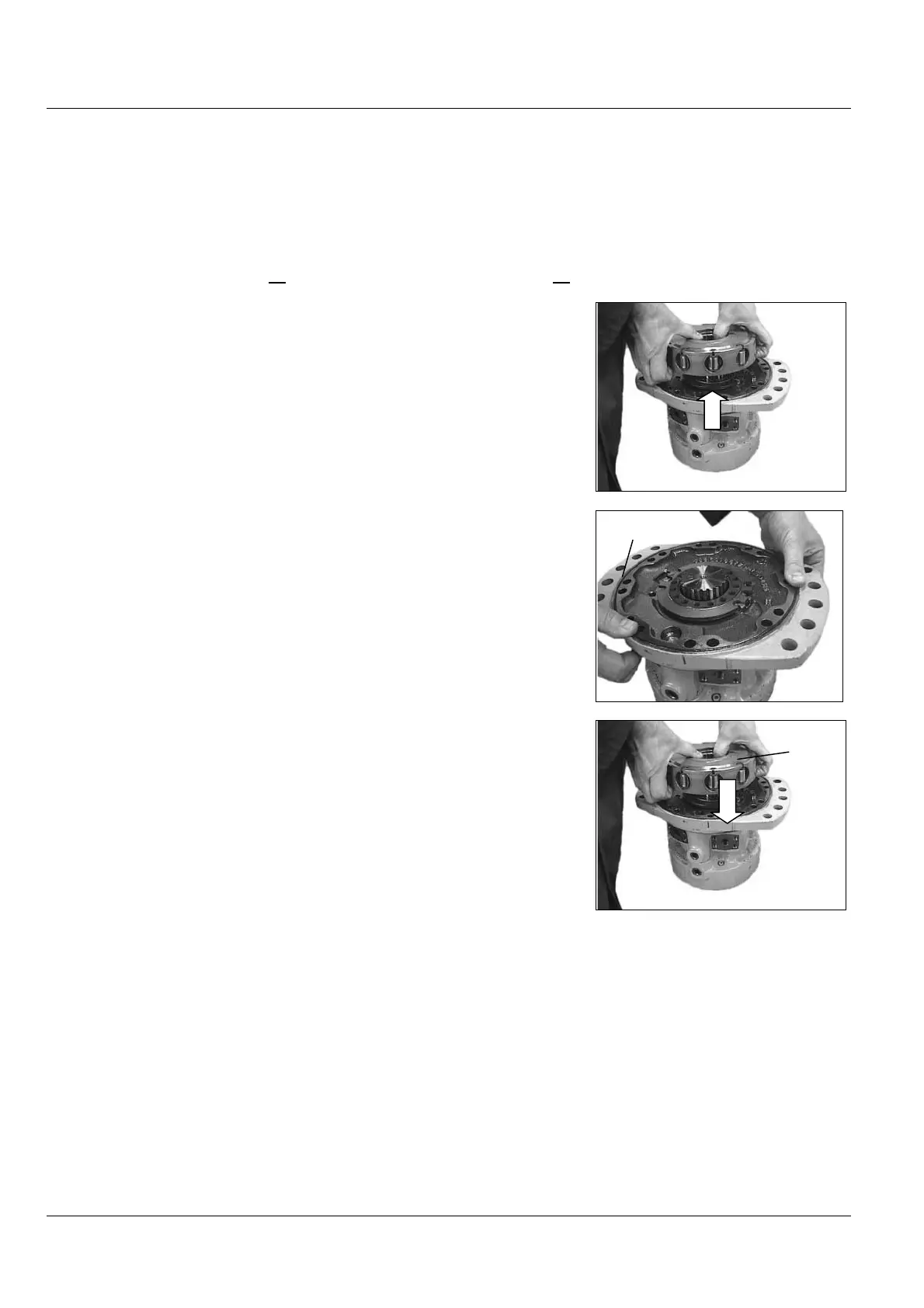

• Après avoir démonter la came,
démonter le bloc cylindre.
• After removing the cam, remove
the cylinders block.
Remontage Reassembly
• Monter un joint torique neuf
(027)
• Install a new O-ring (027)
• Monter le bloc cylindre équipé
(010)
• Install the cylinders block as-
sembly (010)
• Effectuer les opérations décrites
à la rubrique "remontage" du chapi-
tre "remplacement du palier".
• Do operations described in
chapter "replacement of the bearing
support" section "reassembly".
6541
6542
6541
027
010
