ELECTRICAL 5 - 76
November 2007 GEM Service Manual
HARNESS AND CONNECTOR DRAWINGS

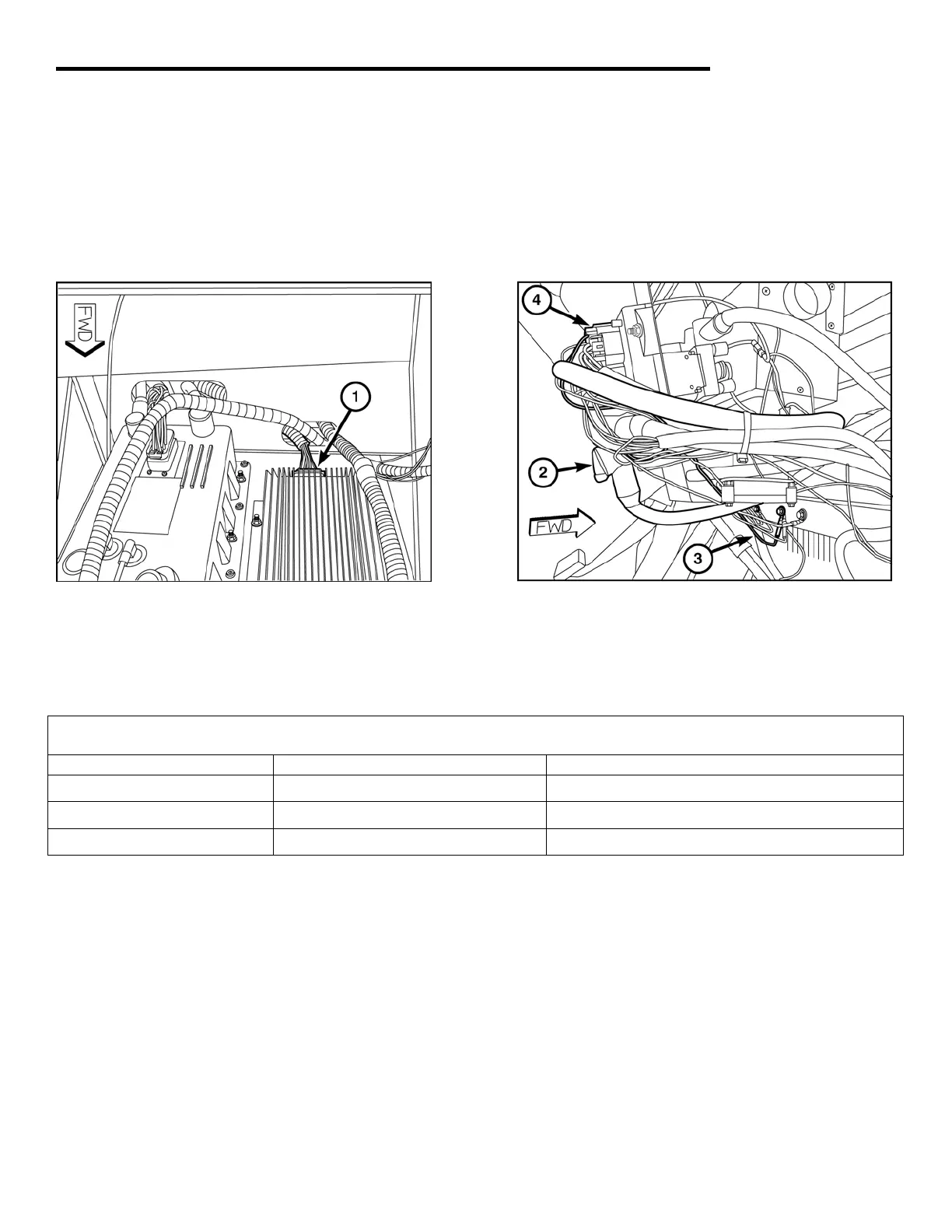

CONVERTER HARNESS
CONVERTER HARNESS CONNECTIONS
Connector Number Connects To Number of Pins in Connector
1 DC/DC Converter 12
2,3 72 Volt Ground, 12 Volt Ground 1
4 PSDM J4 6
