INSTRUCTIONS D’INSTALLATION
6. Ensuite, la pompe doit être installée à l’extérieur de la paroi de la
piscine comme indiqué ci-dessous.
AVERTISSEMENT : GRIMPAGE DANGEREUX ! VEUILLEZ EMPÊCHER LES ENFANTS DE GRIMPER SUR LE SYSTÈME DE
FILTRATION POUR ALLER DANS LA PISCINE.
Avant le montage, prenez quelques minutes afin d’identifier et vous familiariser avec toutes les pièces.
Entrée de
la piscine
Ouverture de l'écumoire
Paroi Interne
De La Piscine
Paroi Externe
De La Piscine
Paroi Interne
De La Piscine
5
Paroi Externe
De La Piscine
Il n’y a pas d’écart ici
Fentes de fil

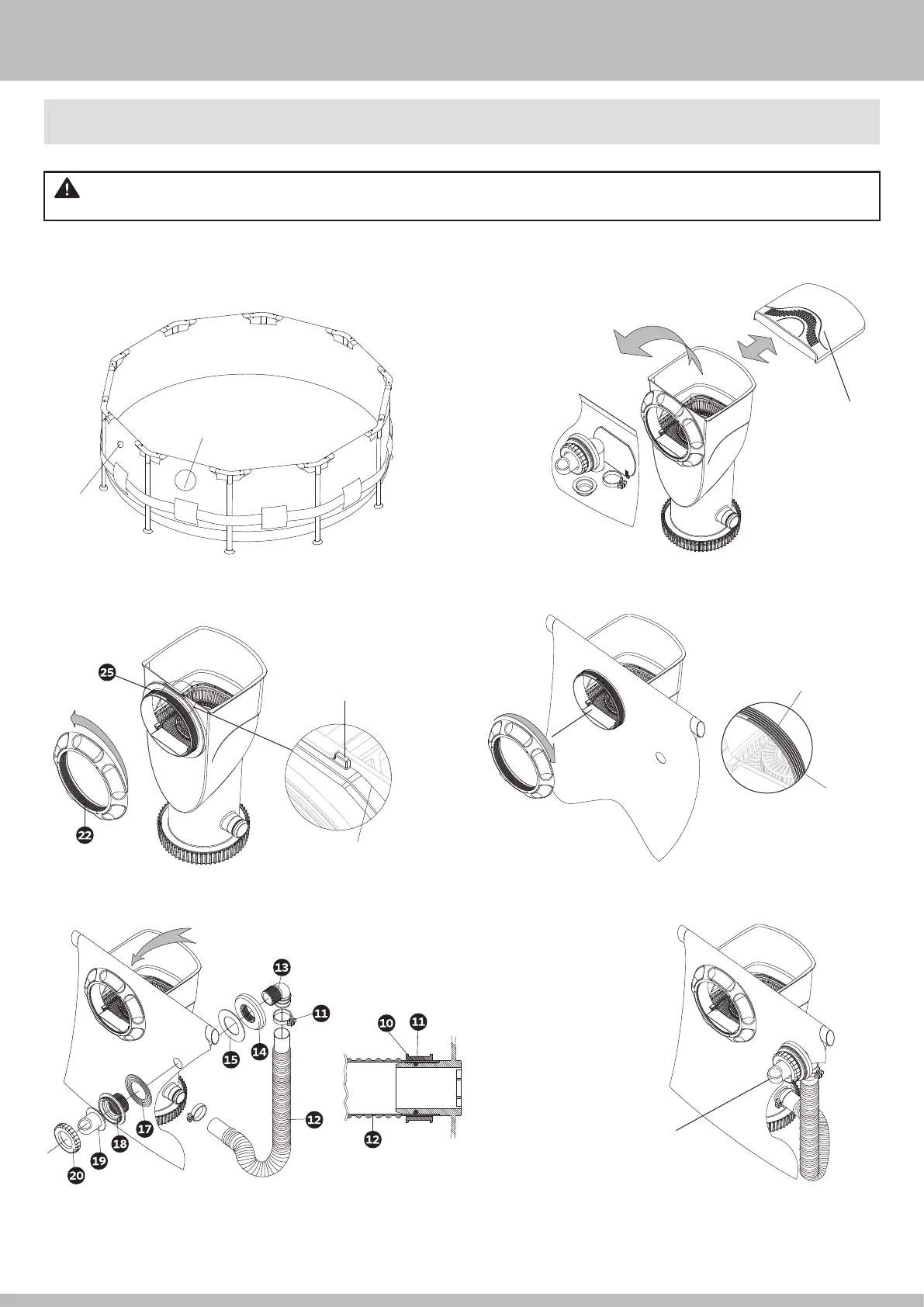

Installation de l’écumoire
1. Installer votre piscine conformément aux instructions du manuel de l’utilisateur
de la piscine. Ne pas remplir d’eau avant que la pompe filtrante ne soit pas
installée correctement. Trouvez les orifices de refoulement et d’entrée sur la
paroi de la piscine.
S’assurer que la toile de la piscine
est solidement placée sur le joint
h
et n’est PAS prise dans les
filets; sinon des fuites peuvent
avoir lieu.
4. Insérer la partie filetée du boîtier de l’écumoire
9
à travers l’ouverture de
l’écumoire, et ensuite attacher avec l’anneau d’étanchéité de l’écumoire
d
.
3. Tourner dans le sens inverse des aiguilles d’une montre pour enlever l’anneau
d’étanchéité de l’écumoire
d
. S’assurer que le joint d’étanchéité en
caoutchouc de l’écumoire
h
est dans la bonne position.
2. Glisser le couvercle supérieur
5
pour l’ouvrir et enlever les pièces à
l’intérieur.
Le rebord en saillie du boîtier
de l’écumoire
9
rentre entre
les deux clés du joint
h
.
S’assurer que les colliers de
serrage de tuyau
w
scellent
hermétiquement par-dessus à
la fois le tuyau de refoulement
e
et les joints toriques
q
.
Pour optimiser la circulation de
l’eau, faire tourner le partiteur de
raccord de refoulement
p
afin
qu’il soit orienté vers le haut et à
l’opposé de l’ouverture de
l’écumoire.
Installation du raccord de refoulement
5. Assemble le raccord de refoulement
o
comme indiqué ci-dessous.
