MANUEL DE L'UTILISATEUR
VUE DU DESSUS
S’assurer que la clavette du boîtier est
encastrée dans la fente sur la pompe
1
2
3
4
La sortie d'eau du réceptacle et le bec en caoutchouc
2
de la pompe doivent être alignés.
4
9
2a. Si votre pompe est enlevée de la piscine, lentement réinsérer le bloc
moteur dans le boîtier à l’envers. Il y a une indentation à l’intérieur du
boîtier (seulement visible à partir du fond), qui doit être alignée avec une
indentation au pied du moteur (marquée « ALIGN »); pour ce faire,
s’assurer que la flèche du repère « ALIGN » désigne l’indentation du boîtier.
VUE D'EN-DESSOUS DE LA POMPE ET DU RÉCEPTACLE
Gros plan

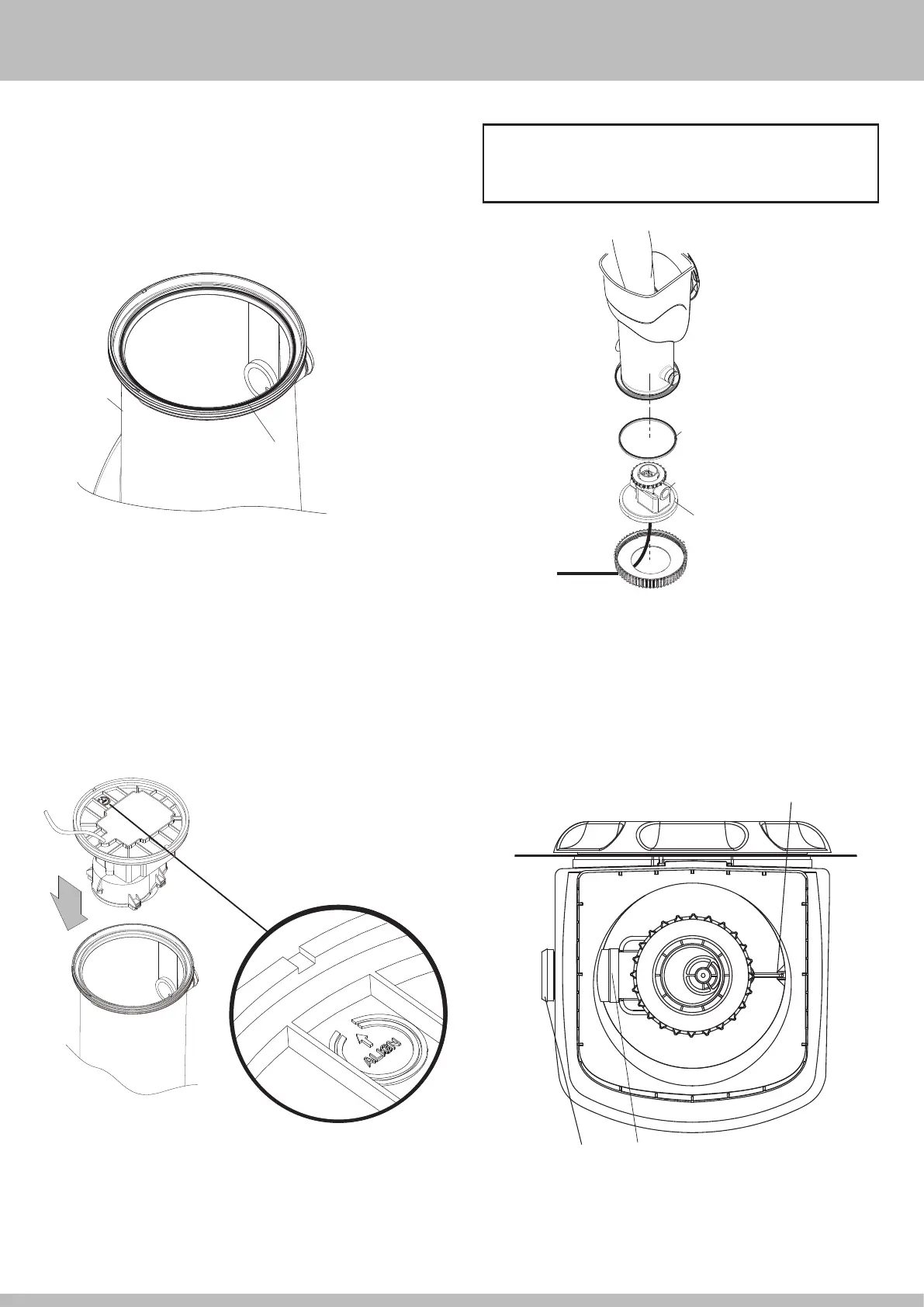

ÉTAPE 3 : Remontage/remplacement de la pompe
1. Lubrifier le joint du boîtier
4
, ensuite le réinsérer dans la rainure (rainure
intérieure pour SFX600/SFX1000) au pied du boîtier de l’écumoire
9
.
IMPORTANT : s’assurer que le cordon du bloc
moteur
3
est placé à travers l’écrou d’étanchéité
du moteur
1
AVANT de remplacer la pompe.
2b. Si votre pompe demeure attachée à la piscine, plongez la main dans le
réceptacle pour soulever le moteur et réintroduisez-le dans le réceptacle.
Assurez-vous que la clé du réceptacle est ajustée avec l'encoche de la
pompe pour aligner le bec de déversement en caoutchouc
2
avec
l'ouverture du tuyau du réceptacle, sinon la pompe risque de fuir, même si
elle est déjà verrouillée.
