44
Dotazione
▶ Attenersi alle norme in vigore, alle disposizioni
sull’installazione elettrica, alle misure antincendio
e alle disposizioni sulla prevenzione degli
infortuni, inoltre rispettare le vie di fuga.
▶ È necessario eseguire una messa a terra, qualora
le disposizioni in vigore localmente o le condizioni
verificate dall’elettricista specializzato lo
richiedano.
Dotazione
– Supporto verticale Porsche E-Performance
compatto incluso kit di fissaggio del basamento
– 2 chiavi per la mascherina anteriore
– Adattatore per connettore specifico per il paese
per il supporto del connettore di ricarica (vedere
fig. 1, pos. 7)
– Istruzioni di installazione

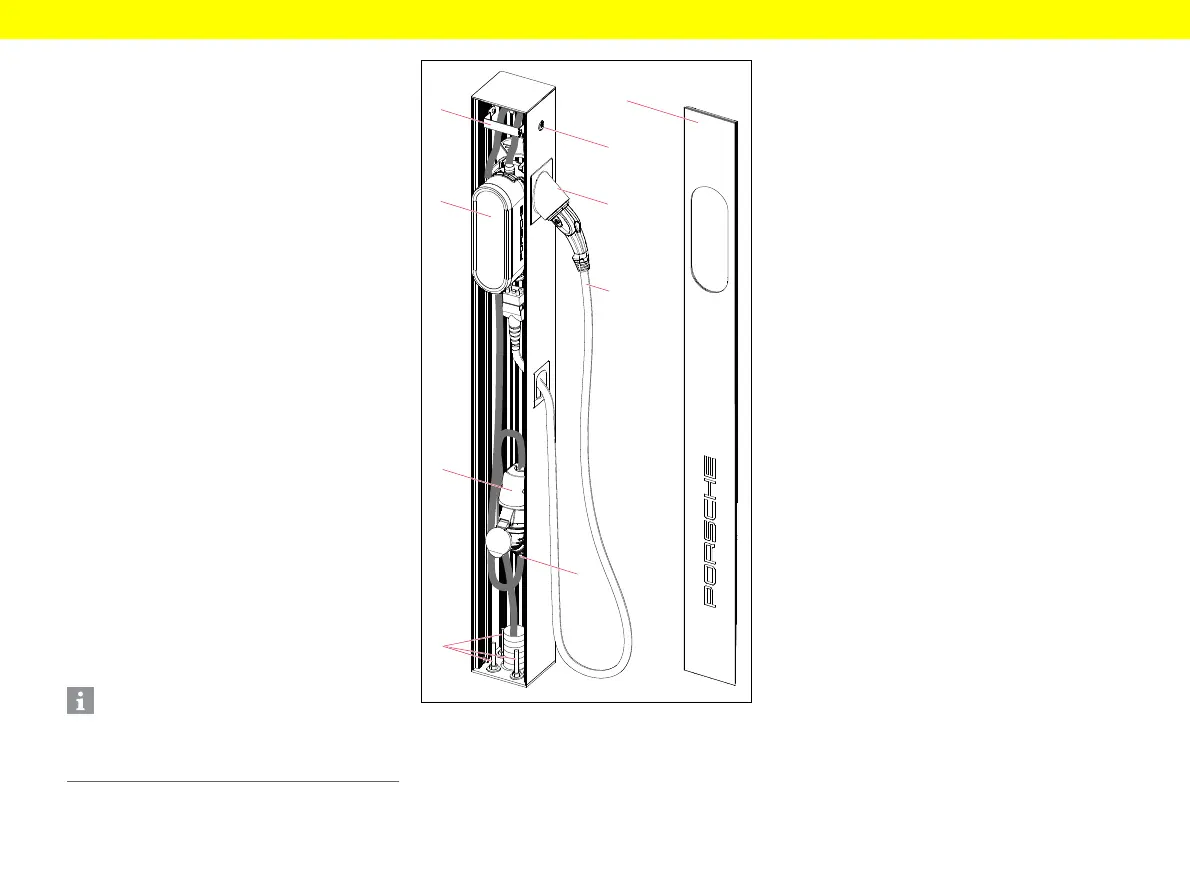

Prospetto dei particolari
1. Bloccaggio per mascherina anteriore
2. Unità di comando (Porsche Mobile Charger)
3. Presa industriale
4. Fissaggio del basamento
5. Mascherina anteriore
6. Blocchetto serratura
7. Supporto connettore di ricarica
8. Cavo di ricarica (Porsche Mobile Charger)
9. Cavo di alimentazione (accessorio specifico
per il paese)
Fig. 1: Prospetto dei particolari
Montaggio
Accessori necessari
I seguenti componenti non sono compresi nella
fornitura e devono essere procurati in loco secondo
le disposizioni specifiche per il paese (vedere Colle-
gamento all’infrastruttura caricabatterie universale
Porsche (AC)):
– Unità di comando: Porsche Mobile Charger
Connect
– Cavo di carica
– Cavo di alimentazione: schema della lunghezza
dei cavi secondo le disposizioni specifiche per
il paese da parte di un elettricista qualificato
– Presa industriale per il montaggio a parete in
ambienti esterni (adatti al pannello di controllo):
– Presa PCE (UE) in conformità con IEC 60309
– Intensità di corrente nominale 32 A
– Classe di protezione min. IP54
– Canalina ø 63 mm (tubo corrugato in plastica
DIN EN 61386-22, resistenza pressione minima
750 N)
– Basamento (lato edificio o in base alla descrizione
riportata in seguito)
Attrezzi necessari
– Chiave a esagono incassato CH 4
– Chiave a esagono incassato CH 5
–Torx interna TX20
– Chiave inglese ad anello CH 19 o chiave dinamo-
metrica
– Cacciavite a taglio o a stella
Scelta del luogo di montaggio
▶ Attenersi alle norme e alle disposizioni nazionali.
▶ Per la protezione del supporto verticale installare,
se necessario, una protezione anticollisione,
ad esempio in caso di installazione in un punto
soggetto a urti, come una strada priva di ostacoli.
Informazione
Il cavo di alimentazione specifico per il paese deve
essere acquistato separatamente. Il Suo concessio-
nario Porsche fornisce ogni informazione a riguardo.
2
1
3
4
