18 - FR

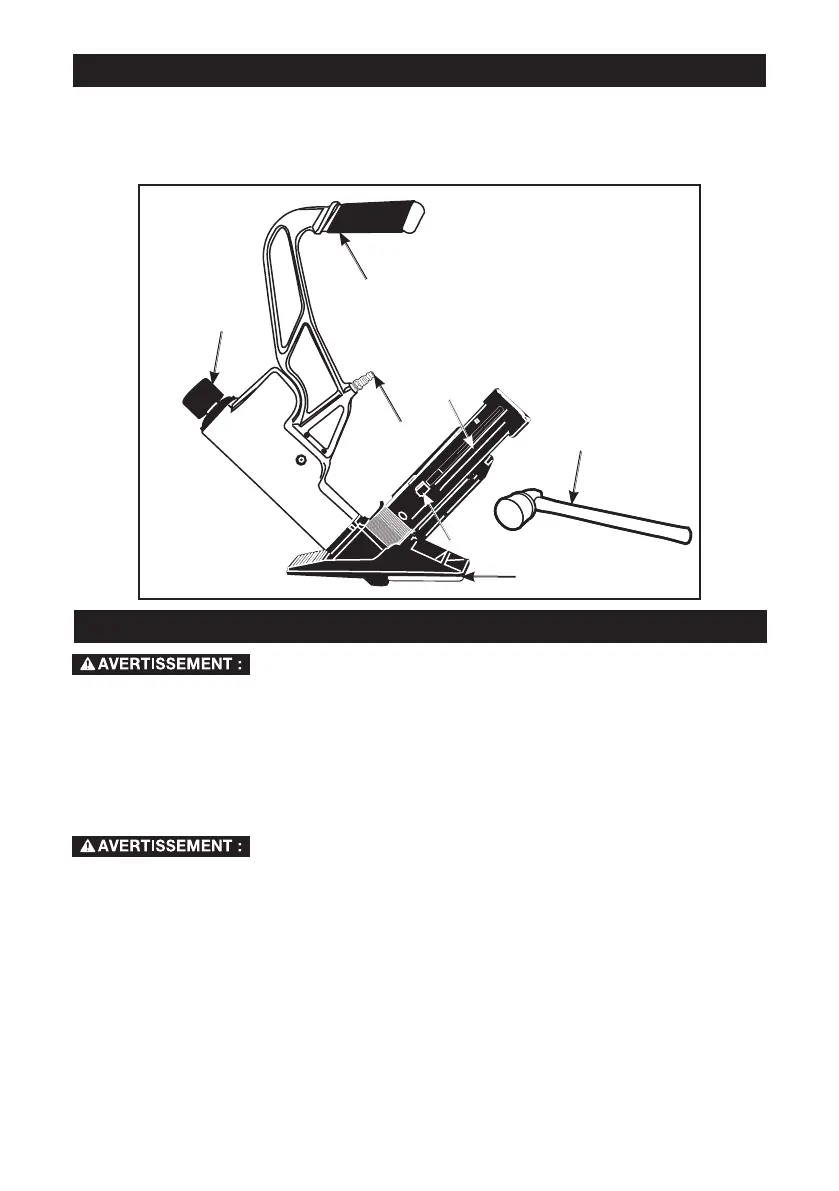

DESCRIPTION (FIG. 1)
A. Poignée
B. Capuchon en caoutchouc (piston)
C. Plaque-guide
D. Poussoir
E. Magasin
F. Maillet
G. Entrée d’air
A
B
C
F
D
E
G
FIG. 1
ASSEMBLÉE
afin d’éviter les risques de blessures, débrancher le tuyau à
air de l’outil et retirer les fixations du chargeur avant de procéder au réglage.
RACCORD D’AIR
L’outil est équipé d’un raccord rapide mâle de 6,4mm (1/4 po). Un raccord rapide mâle
de 9,5 mm (3/8 po) est offert par PORTER-CABLE et peut servir en l’absence de ligne
d’alimentation de 6,4mm (1/4po).
REMARQUE : une ligne d’alimentation (et des raccords) de 9,5 mm (3/8 po) sont
nécessaires pour que le rendement de l’outil soit optimal.
toujours utiliser des raccords qui libèrent toute la pression de l’outil
lorsqu’il est débranché de l’alimentation. Toujours utiliser des raccords de tuyau qui coupent
l’alimentation en air dès que l’outil est débranché.
POUR INSTALLER UN RACCORD D’AIR
1. Envelopper le bout mâle du raccord de ruban d’étanchéité pour filetage avant
d’assembler pour éliminer les fuites d’air.
2. Pour installer un raccord de 6,4 mm (1/4 po) : le visser directement dans le port
d’admission d’air et serrer fermement. REMARQUE: s’il y a un adaptateur dans le port
d’admission d’air, il faut le retirer avant d’insérer le raccord.
3. Pour installer un raccord de 9,5mm (3/8po): visser le raccord dans l’adaptateur de
9,5mm (3/8po), puis dans le port d’admission d’air de l’outil et serrer fermement.
